泰和安 TX3208輸入輸出模塊
¥86.3媒體價 登陸后可見 市場價 詢底價
泰和安 產品551件 進入品牌專區 194人 關注
證書
中國3C認證 檢驗報告 型式認證
熱度
圖文詳情 產品參數 評論 文章

年中大促

注意:該型號設備已經停產,其替代產品為TX3208A輸入輸出模塊。

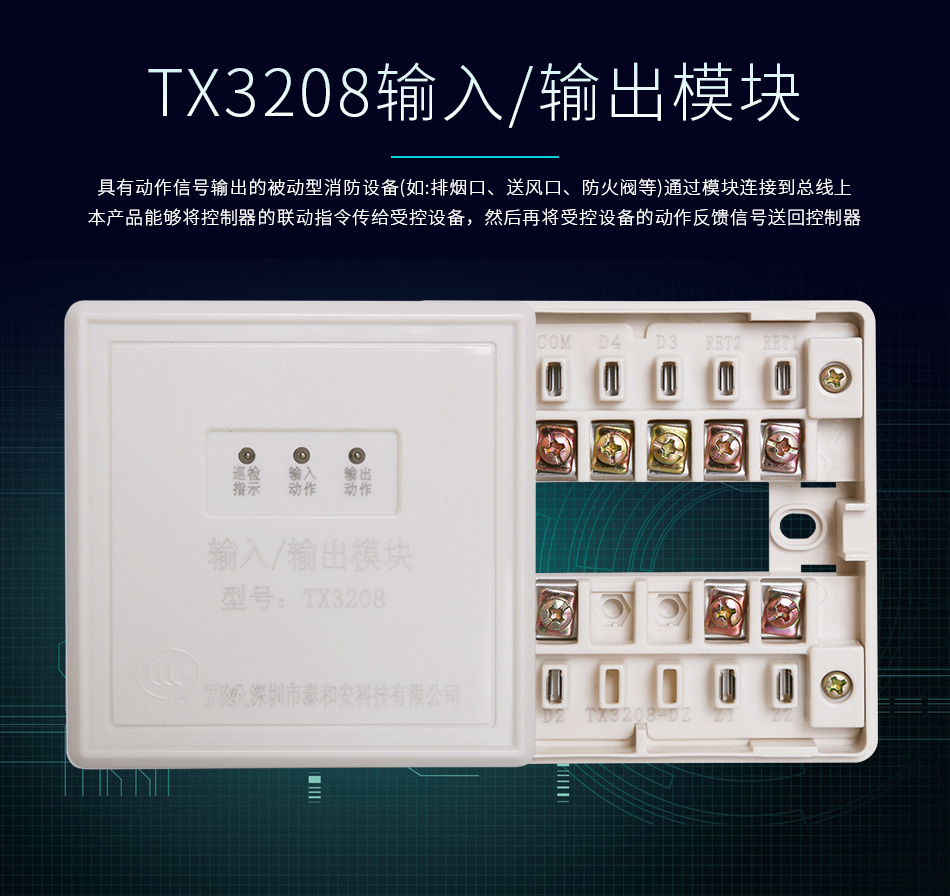

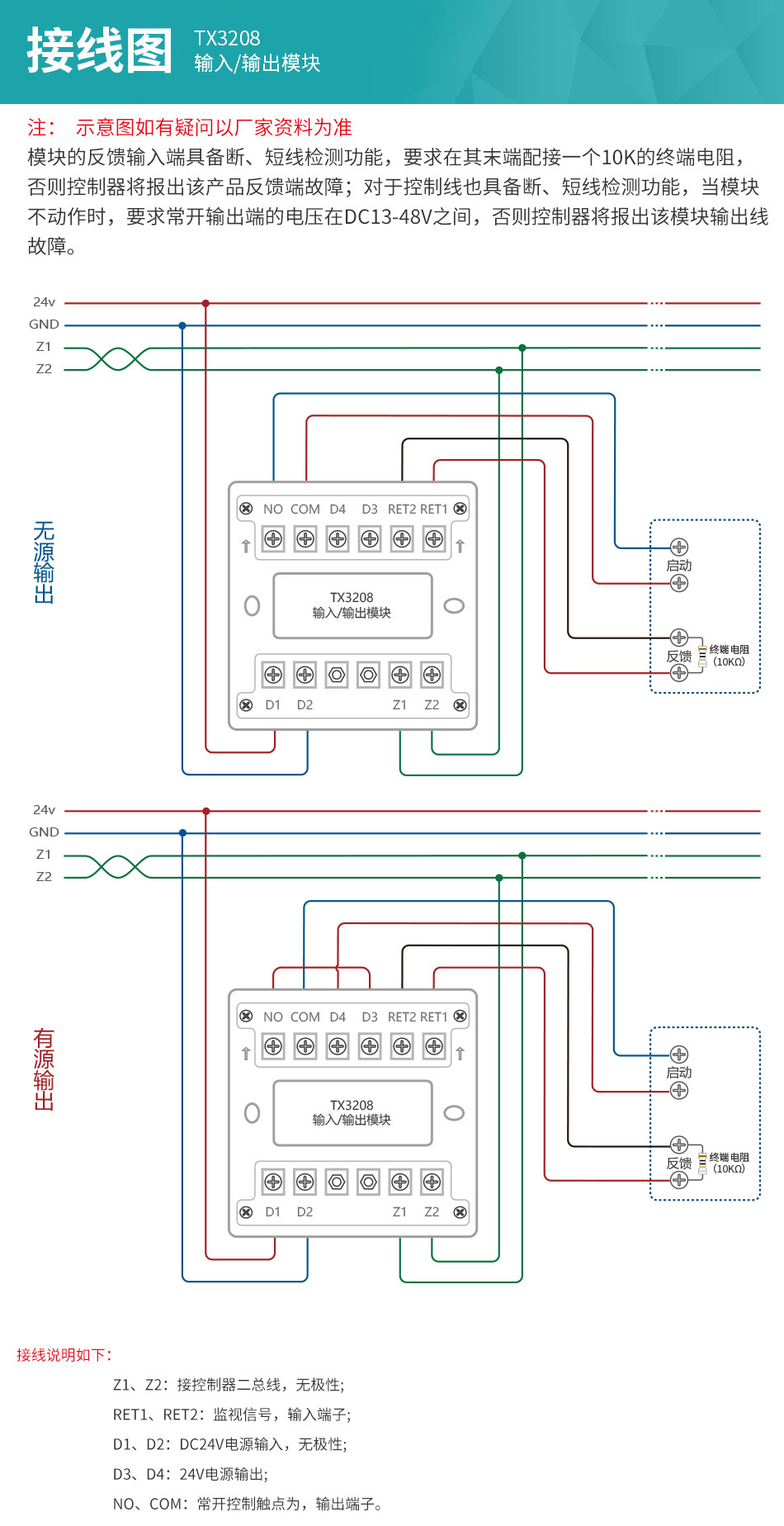

 TX3208輸入輸出模塊情景展示TX3208輸入輸出模塊技術參數TX3208輸入輸出模塊安裝接線

一、TX3208輸入輸出模塊概述

  TX3208輸入輸出模塊(以下簡稱模塊)符合國家標準《GB16806-2006 消防聯動控制系統》的要求。具有動作信號輸出的被動型消防設備(如:排煙口、送風口、防火閥等)通過模塊連接到總線上,本產品能夠?qū)⒖刂破鞯穆?lián)動指令傳給受控設備,然后再將受控設備的動作反饋信號送回控制器。

  注意:模塊的反饋輸入端具備斷、短線檢測功能,要求在其末端配接一個10K的終端電阻,否則控制器將報出該產品反饋端故障;對于控制線也具備斷、短線檢測功能,當模塊不動作時,要求常開輸出端的電壓在DC13-48V之間,否則控制器將報出該模塊輸出線故障。

二、TX3208輸入輸出模塊特點

  (1)二總線,無極性。

  (2)內置微處理器。

  (3)輸出線、輸入線都具有斷路、短路檢測功能。

  (4)總線輸入端與輸出端完全隔離設計。

  (5)采用軟硬件濾波技術,提高模塊的抗干擾能力。

  (6)PCB板全密封防護工藝。

  (7)采用插拔式結構設計,接觸可靠,方便安裝、更換,便于施工。

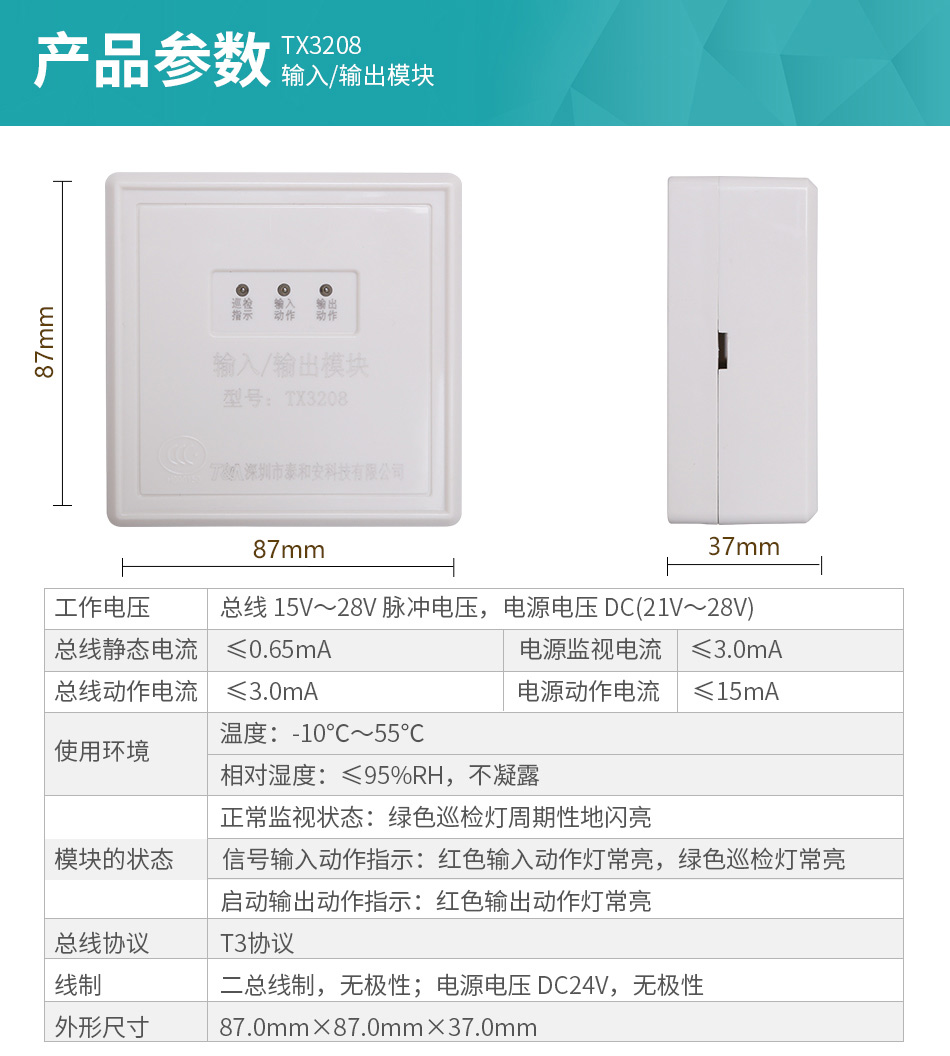

三、TX3208輸入輸出模塊技術參數

型號 TX3208
總線協議 T3協議
工作電壓 總線15-28V(脈沖電壓),DC24V(21V-28V)
工作電流 總線靜態電流:≤0.65mA
總線動作電流:≤3mA
電源監視電流:≤3mA
電源動作電流:≤15mA
線制 二總線,無極性;DC24V,無極性
編碼方式 電子編碼
模塊的狀態指示 正常監視狀態:綠色巡檢燈周期性地閃亮
信號輸入動作指示:紅色輸入動作燈常亮,綠色巡檢燈常亮
啟動輸出動作指示:紅色輸出動作燈常亮
使用環境 溫度-10℃~55℃
相對濕度≤95%RH,不凝露
顏色 黃色
重量 143g
外形尺寸 87mm×87mm×37mm
執行標準 GB16806-2006

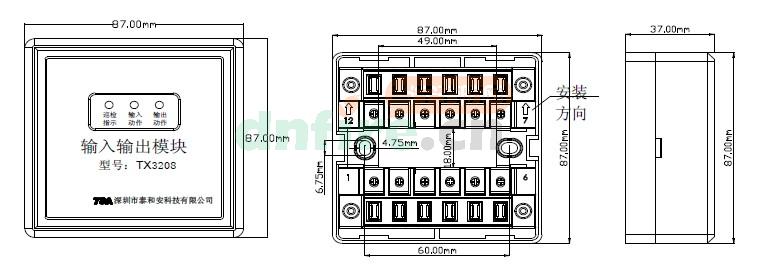

四、TX3208輸入輸出模塊外形及尺寸

TX3208外形及尺寸

TX3208輸入輸出模塊外形及尺寸

相關商品
全部評論
匿名用戶2021-12-21
您好 !NO和D3為什么要鏈接呢,原理是什么呢? 不太懂,能解答下嗎?謝謝!
匿名用戶2021-01-21
有源輸出 NO和D3是要連通的嗎?
回復:
是的,短接一下就可以
2021-01-21
176****60032020-08-05
這個產品占回路地址是一個還是兩個?
回復:
這是單輸入輸出模塊,就占一個地址點。另外我系統檢測到你安裝的是老版APP,可以在應用市場或者本站下載最新版APP
2020-08-05
匿名用戶2018-07-02
TX3208輸入輸出模塊如何利用手持式編碼器進行編碼?
回復:
編碼器編碼的線接在模塊的主體(不是底座)的Z1\Z2上,編碼操作和編煙感是一樣的。
2018-07-02
匿名用戶2018-04-30
泰和安隔離模塊需要編碼嗎?
回復:
不需要編碼的
2018-04-30
