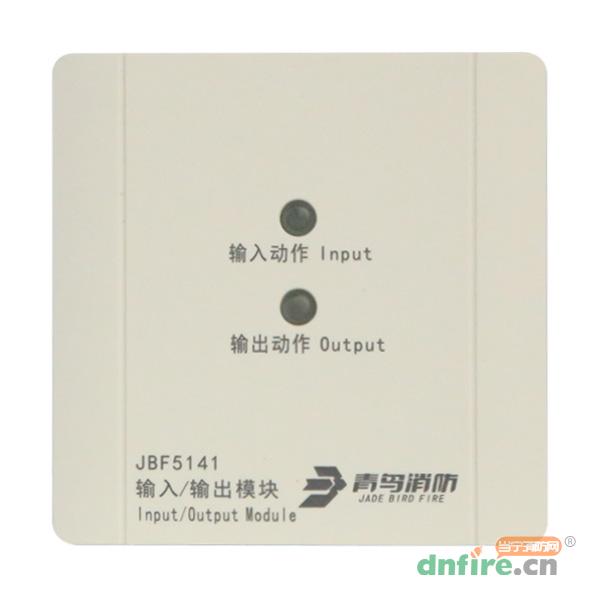

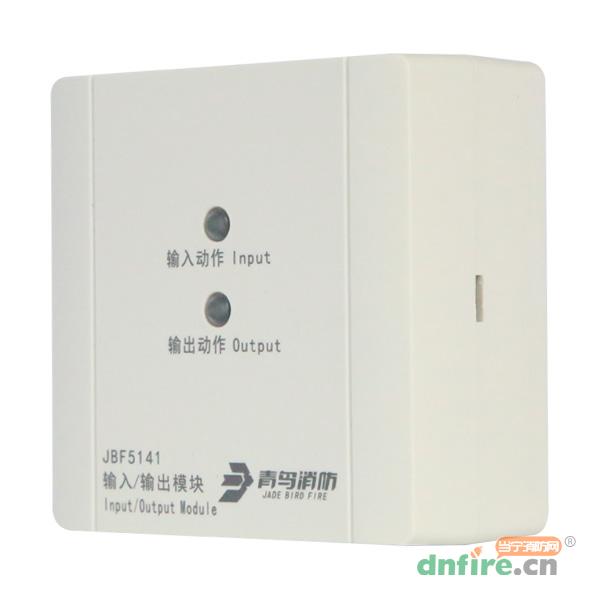

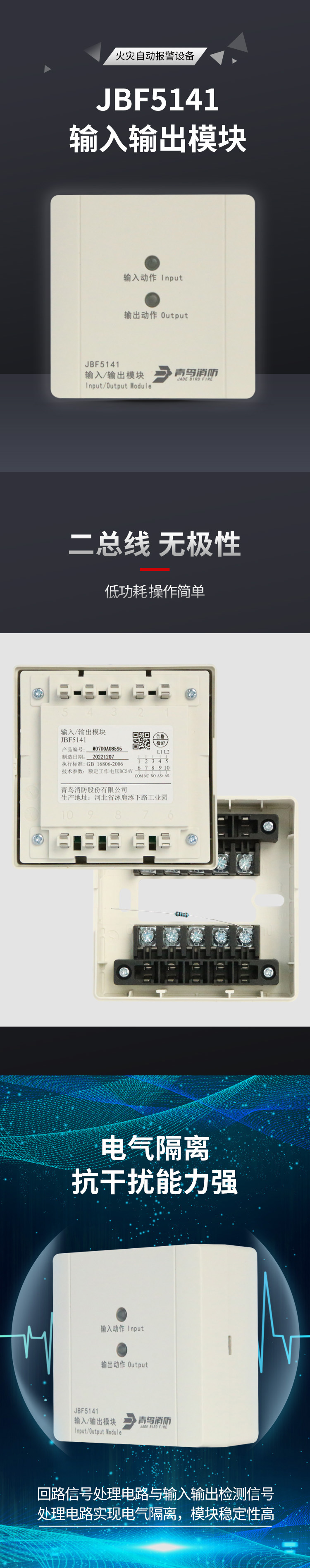

一、JBF5141輸入輸出模塊性能特點

　　內置微處理器。

　　采用SMT表面貼裝工藝。

　　具有一組繼電器輸出觸點。

　　模塊電源輸入電壓范圍廣，可在DC16-30V范圍內正常工作。

　　通信采用二總線技術，無極性要求。

　　施工中建議使用雙絞線，導線截面積不小于1.5mm2。

　　回路信號處理電路與輸入輸出檢測信號處理電路實現電氣隔離，模塊穩定性高，抗干擾能力強。

　　電子編碼方式，可通過專用電子編碼器編址。

　　采用易于客戶施工、維護的插拔式結構。先安裝底座，線路檢查完成后再裝主體進行開通調試。

　　具備狀態監測和多種故障檢測功能。

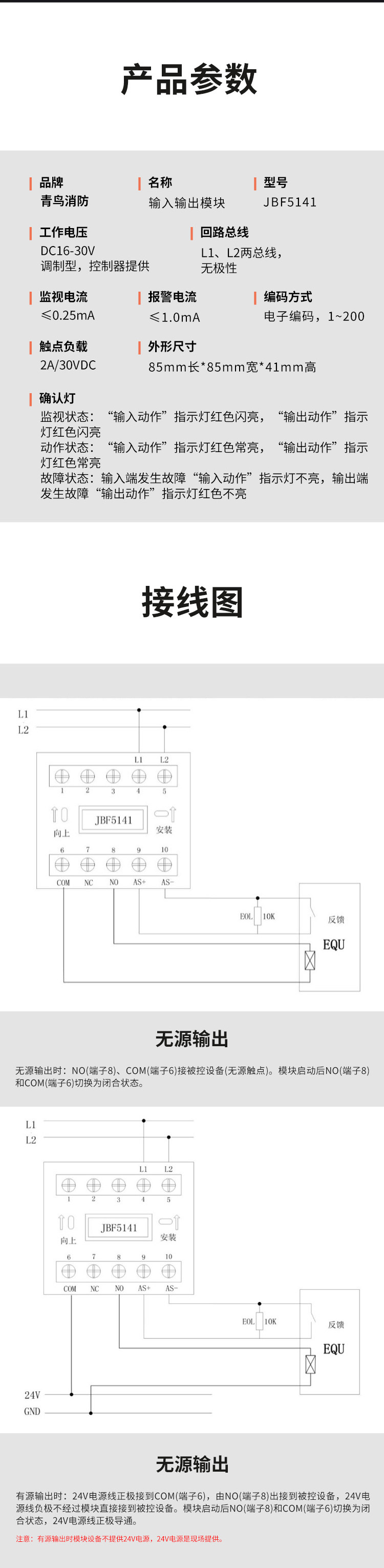

二、JBF5141輸入輸出模塊技術參數

三、JBF5141輸入輸出模塊接線

　　JBF5141輸入/輸出模塊采用明裝方式。

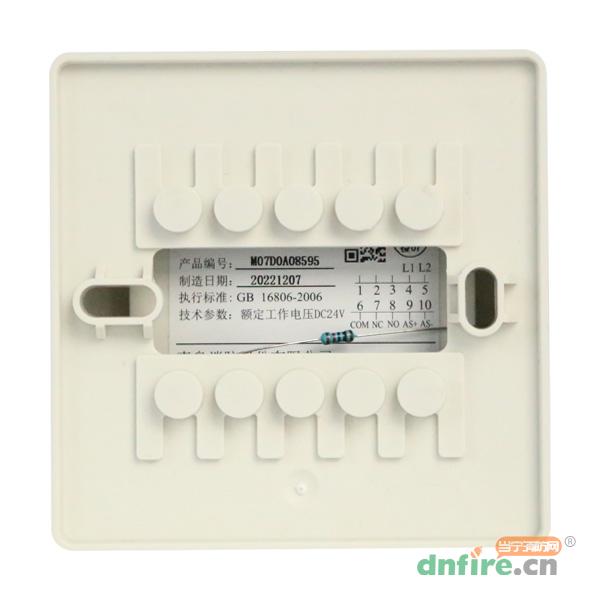

　　布線施工后，通過預埋盒或使用膨脹螺栓將底座固定在墻上（使用M4螺釘），安裝孔距為60mm。

　　回路總線采用ZR-RVS-2×1.5mm2雙絞線。

　　安裝之前用編碼器對其寫入相應地址碼(1-200)，此編碼應與工程軟件中的編碼相一致。

　　將總線接在L1（端子4）、L2（端子5）端子上，接回路總線，無極性。

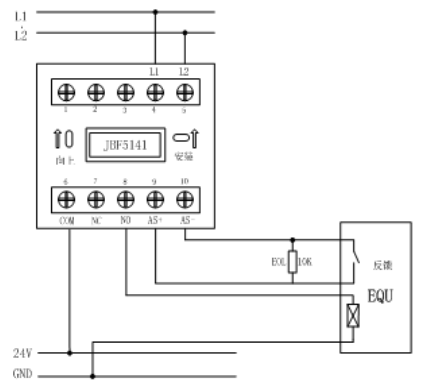

　　有源輸出接線方法，如下圖

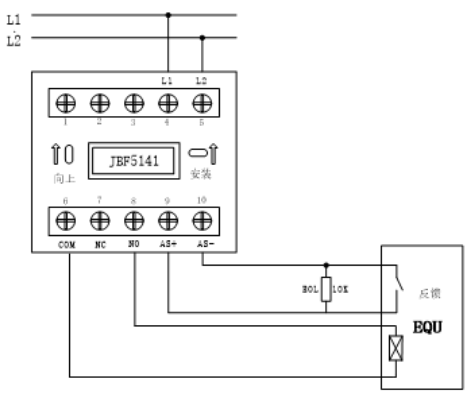

　　無源輸出接線方法，如下圖

　　輸入功能：

　　AS+（端子9）、AS-（端子10）：接應答（無源觸點）。

　　連接在AS+和AS-上的監視設備的動合端必須并聯10KΩ終端電阻。

　　輸出功能：

　　無源輸出時：NO(端子8)、COM(端子6)接被控設備(無源觸點)。模塊啟動后NO(端子8)和COM(端子6)切換為閉合狀態。

　　有源輸出時：24V電源線正極接到COM(端子6)，由NO(端子8)出接到被控設備，24V電源線負極不經過模塊直接接到被控設備。模塊啟動后NO(端子8)和COM(端子6)切換為閉合狀態，24V電源線正極導通。

　　注意：有源輸出時模塊設備不提供24V電源，24V電源是現場提供。
