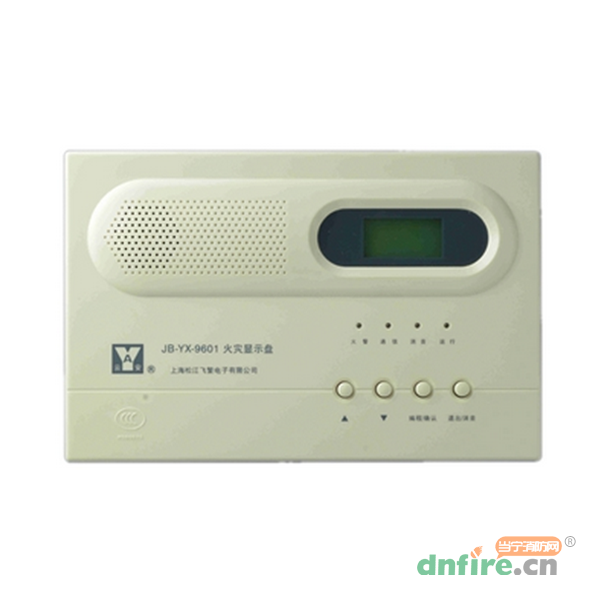

一、JB-YX-9601火災顯示盤概述

　　JB-YX-9601型火災顯示盤在功能菜單上可以選擇3000系列及9000系列，分別適用于JB-3208系列火災報警控制器及JB-9108系列火災報警控制器。

　　設置方式分回路型和標準型；3000型和9000型。JB-YX-9601型火災顯示盤有兩種使用方式：系統型和回路型。系統型層顯回路號為73，最多252臺。回路型層顯作為一個探測點，帶在回路上。每回路最多可帶8臺回路型層顯。

　　注意：火災顯示盤需依次設置層顯類型（3000型回路型，3000標準型，9000回路型，9000標準型）、接收范圍（1-252號依次選擇接收或不接收）、層顯號（1-252號），并由報警控制器傳入注釋方可投入使用。（建議控制器傳輸選單機模式傳輸）

二、JB-YX-9601火災顯示盤特點

 最多顯示252個探測點

 設置方式分回路型和標準型

 回路型僅顯示本回路地址點

三、JB-YX-9601火災顯示盤參數

 監控電流：≤5mA(液晶的背景光打開時)

 報警/動作電流：工作電流≤15mA(報警顯示狀態時)

 接線要求：BYJ線

   信號線≥1.5mm2

   電源線≥2.5mm2

 使用環境：溫度-10℃～50℃

 外形尺寸mm：245*160*45(含底座)

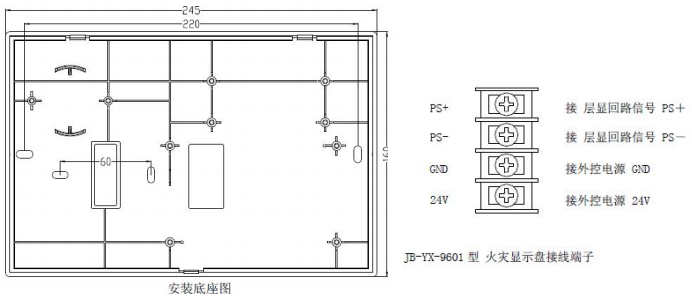

四、JB-YX-9601火災顯示盤接線說明

　　注意事項：四線制的24V電源線絕對不準接到通訊線（PS+、PS-）上，否則火災顯示盤很容易被燒壞，后果嚴重。因?qū)语@內部有橋式的供電電路，所以PS+與PS-兩根層顯總線可以調換（無極性），24V線和地線不要接錯（有極性）。設置為回路型樓顯時PS+、PS-接回路線S+,S-。
