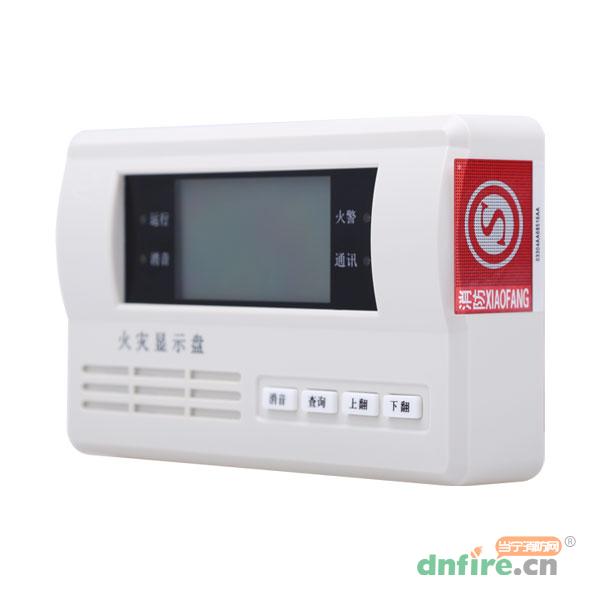

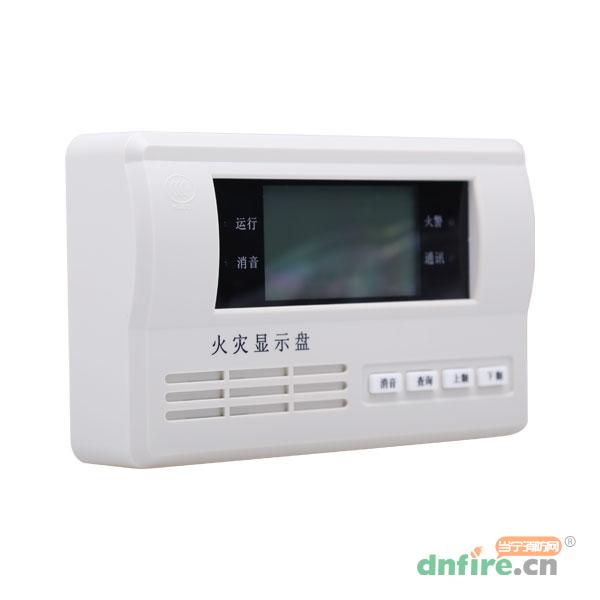

TX3403火災顯示盤是用單片機設計開發的漢字式火災顯示盤,用來顯示已報火警的探測器位置編號及其漢字信息并同時發出聲光報警信號。它通過通訊總線與TX3000等火災報警控制器相連,處理并顯示控制器傳送過來的數據。當用一臺報警控制器同時監控數個樓層或防火分區時,可在每個樓層或防火分區設置火災顯示盤用以顯示報警信息。
液晶全中文顯示;
可與報警控制器同步發出聲光報警信號;

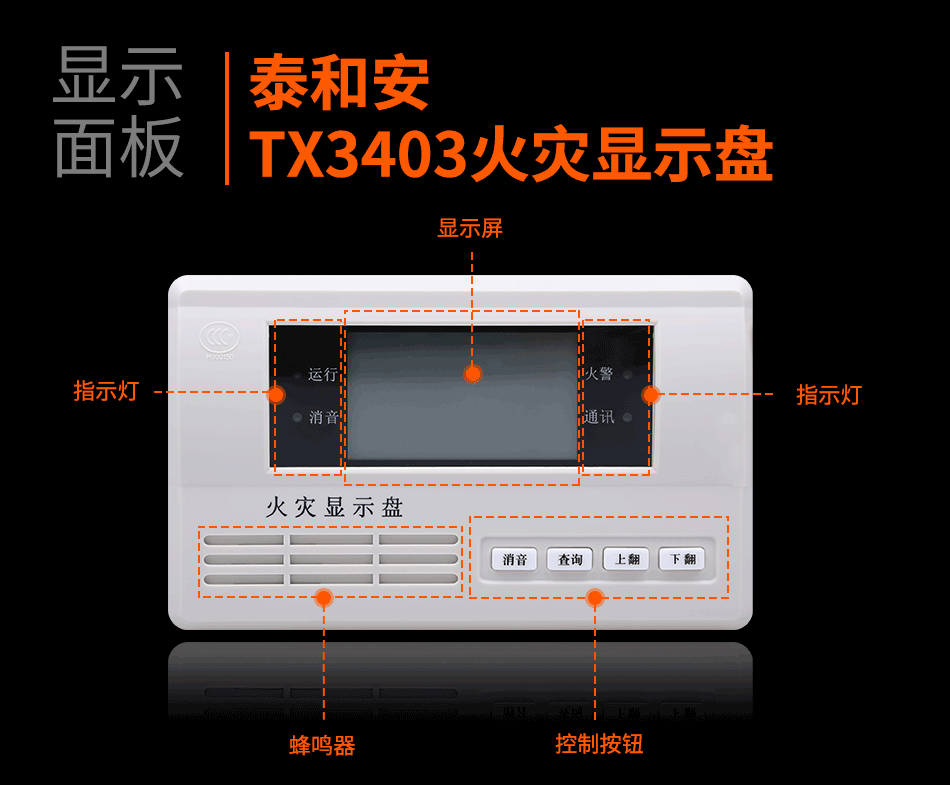

具有消音、上翻、下翻、查詢四個操作功能鍵;
回路總線接線方式。

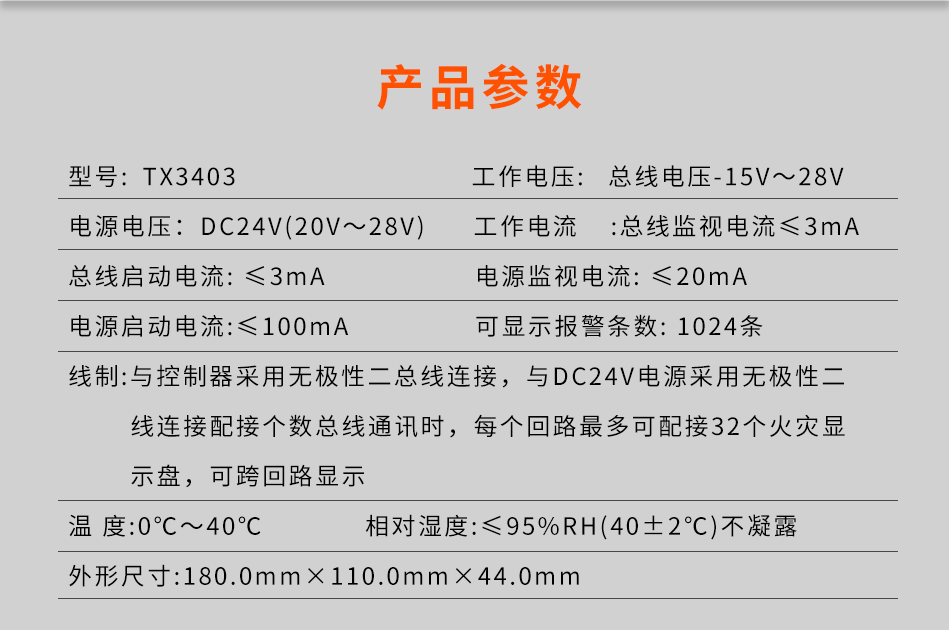

型號 | TX3403 |
工作電壓 | 總線電壓:15V~28V 電源電壓:DC24V(20V~28V) |
工作電流 | 總線監視電流≤3mA 總線啟動電流≤3mA 電源監視電流≤20mA 電源啟動電流≤100mA |
可顯示報警條數 | 1024條 |

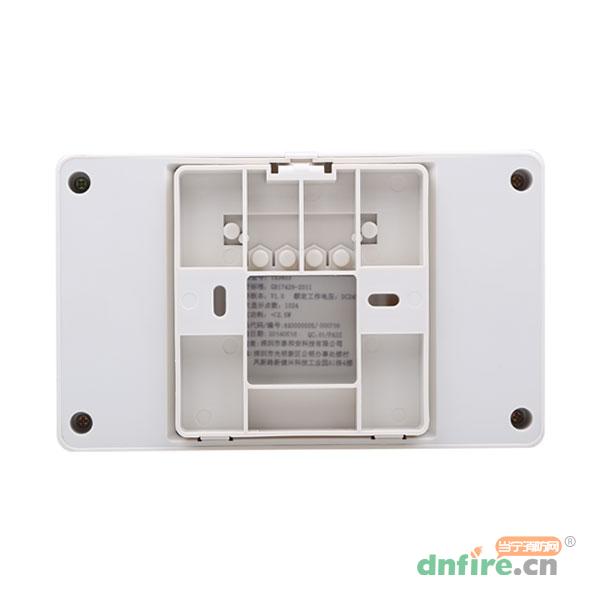

線制 | 與控制器采用無極性二總線連接,與DC24V電源采用無極性二線連接 |
配接個數 | 總線通訊時,每個回路最多可配接32個火災顯示盤,可跨回路顯示 |
溫度 | 0℃~40℃ |
相對濕度 | ≤95%RH(40±2℃)不凝露 |

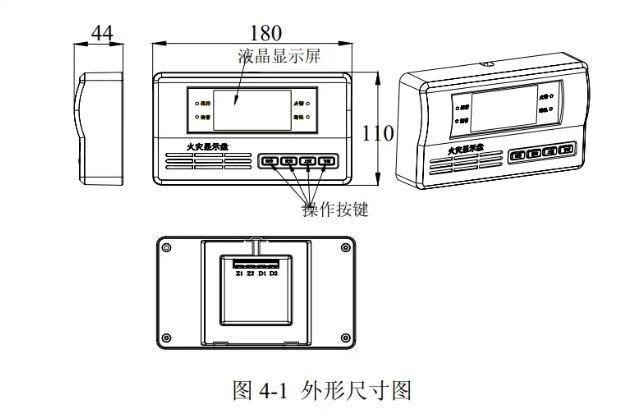

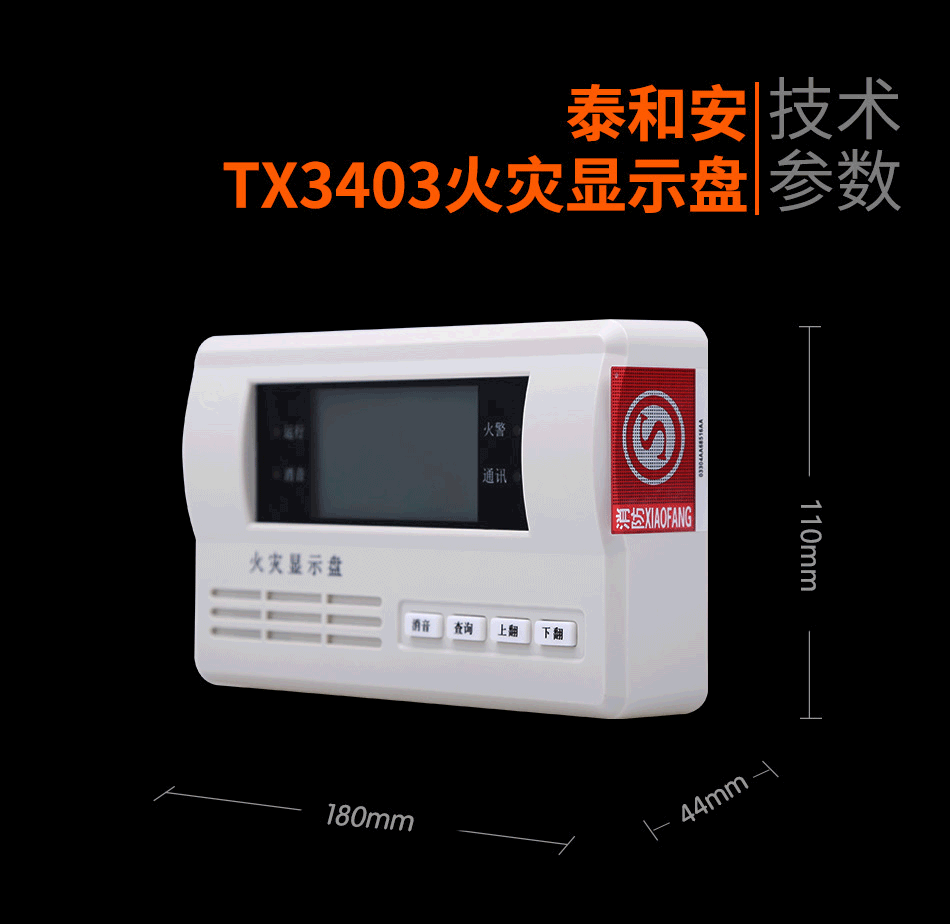

外形尺寸 | 180.0mm×110.0mm×44.0mm |
