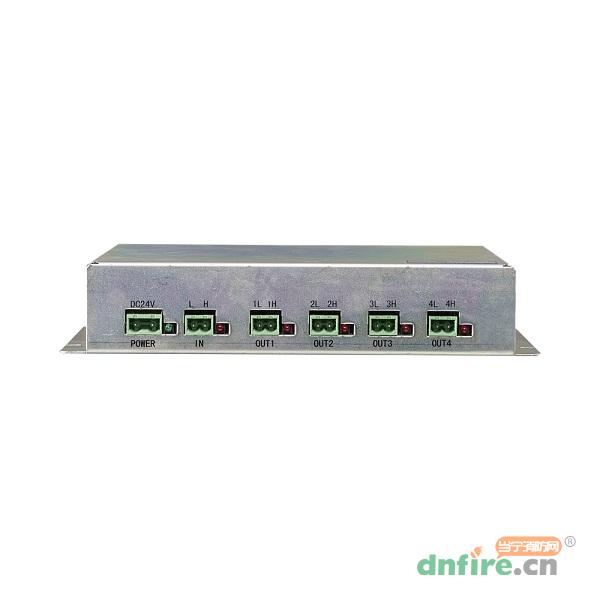

CAN100H CAN星型集中器（簡稱集中器）采用DC24V供電，用于實現控制器CAN總線聯網的星型拓?fù)浣Y(jié)構。集中器應連接在星型網絡的中心控制器上，每個分支接口連接一條CAN分支回路。每個分支與主干能夠雙向透明傳輸控制器CAN總線信息。集中器的主干接口支持級聯，能夠?qū)崿F(xiàn)分支數目的對等拓展。
GST-CAN100H CAN星型集中器采用DC24V供電，主要用于實現標準星型拓?fù)浣Y(jié)構，擴展4路、8路、12路、16路總線分支。星型集中器的主干支持級聯，可以滿足更多分支的擴展。
采用DC24V供電；
支持星型拓?fù)浣Y(jié)構聯網；
分支回路有4路、8路、12路、16路四種型號；
主干與分支、分支與分支之間全部相互隔離，可有效避免總線干擾對整個系統的影響。
| 工作電壓 | DC24V(DC19.2V~DC28.8V) |
| 4路靜態工作電流 | ≤150mA |
| 8路靜態工作電流 | ≤300mA |
| 12路靜態工作電流 | ≤450mA |
| 16路靜態工作電流 | ≤600mA |
| 4路最大工作電流 | ≤200mA |
| 8路最大工作電流 | ≤400mA |
| 12路最大工作電流 | ≤600mA |
| 16路最大工作電流 | ≤800mA |
| n + 1路光電隔離的CAN接口傳輸距離 | 每個CAN回路的距離 < 3000m |
| 電源指示燈 | 綠色，外部電源供電正常時點亮 |
| CAN接口通訊指示燈 | 紅色，相應接口CAN總線正常通訊時閃亮 |
| OUTn指示燈 | 紅色，相應分支正常通訊時閃亮 |
| 主干終端電阻設置插針X1（線路板上） | 作為主干回路的終端時，應將短路塊短接到“120”一側 |
| 環境溫度 | 0℃～+40℃ |
| 相對濕度 | ≤95%，不凝露 |

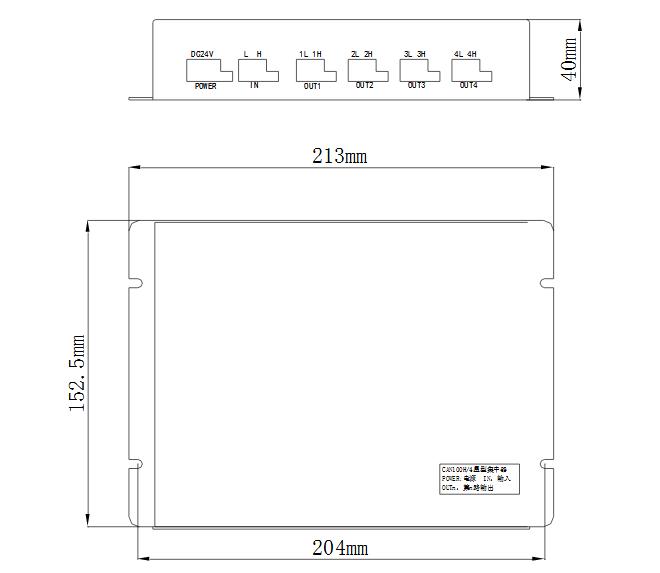

CAN100H/4 CAN星型集中器外形尺寸
CAN100H/8 CAN星型集中器外形尺寸

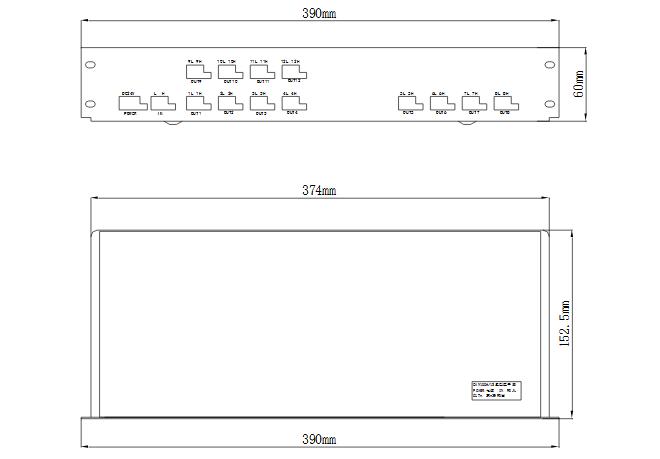

CAN100H/12 CAN星型集中器外形尺寸

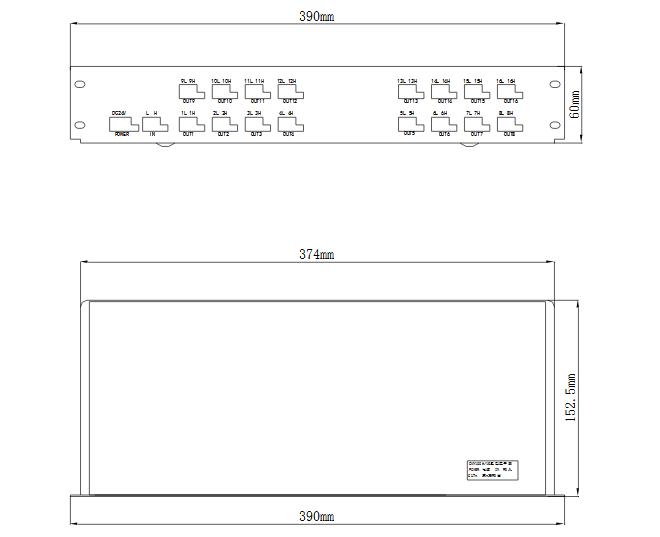

CAN100H/16 CAN星型集中器外形尺寸
