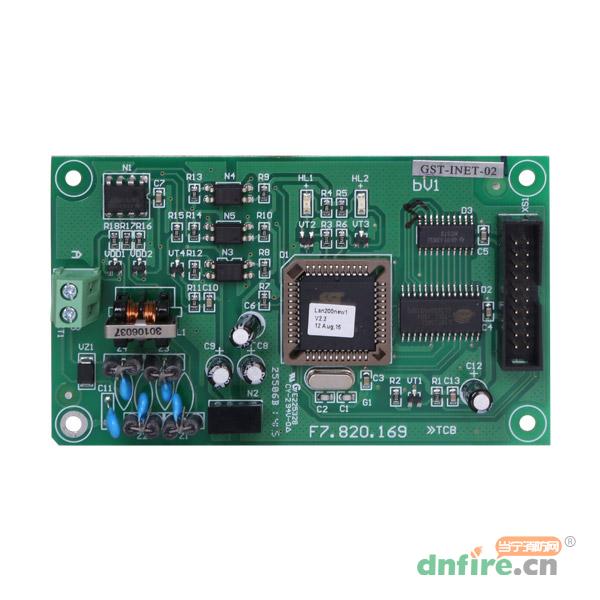

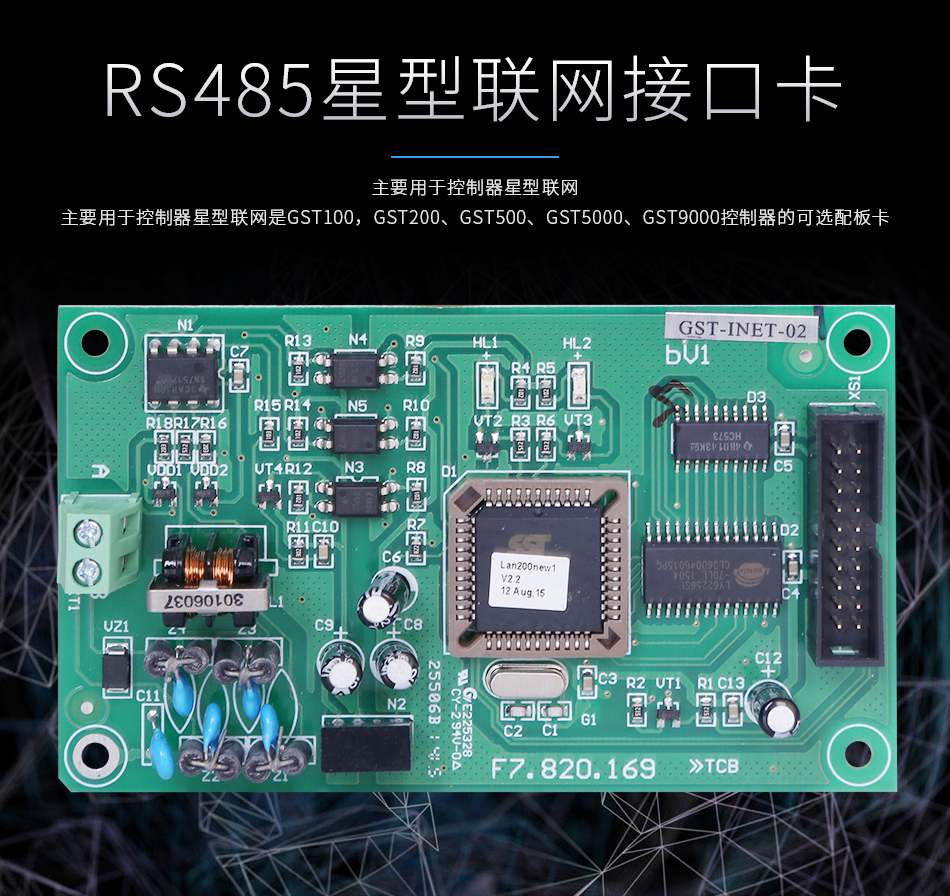

各類接口卡系列GST-INET-02RS485星型聯網接口卡是GST100,GST200、GST500、GST5000、GST9000控制器的可選配板卡,主要用于控制器星型聯網。在卡上提供了一路光電隔離的標準RS485接口,用于控制器之間的RS485聯網。
控制器星型聯網,主控制器處需配置RS485星型集中器485Hub*;
最多擴展31路星型分支;
主控制器到每個分支控制器的最遠距離為1200m;
使用這種聯網方式,各個分支控制器之間不能互相通訊,只能和主控制器通訊。

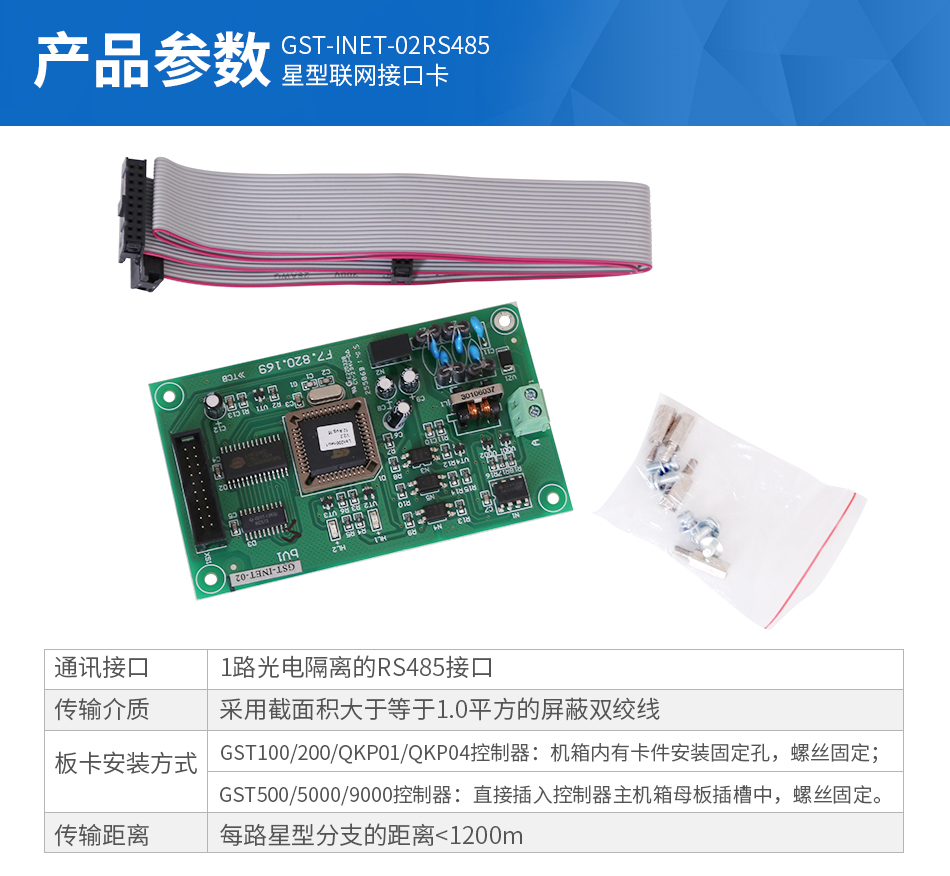

型號 | GST-INET |
名稱 | RS485星型聯網接口卡 |
品牌 | 海灣 |
接口 | 1路光電隔離的RS485接口 |
傳輸介質 | 采用截面積大于等于1.0平方的屏蔽雙絞線 |
傳輸距離 | 每路星型分支的距離<1200m |
板卡安裝方式 |

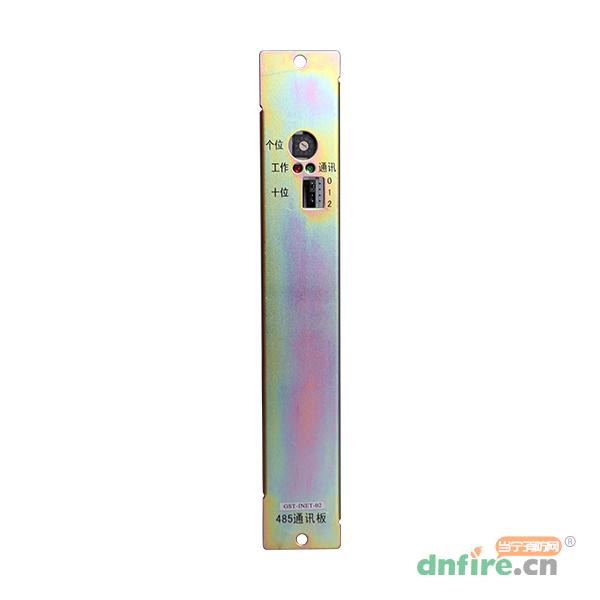

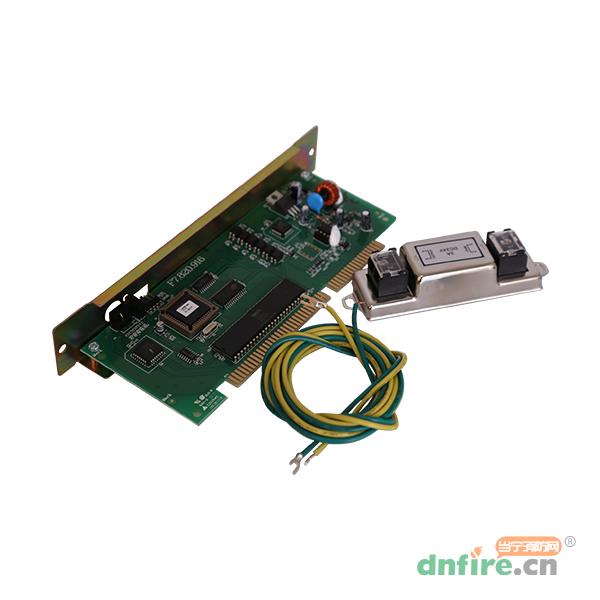

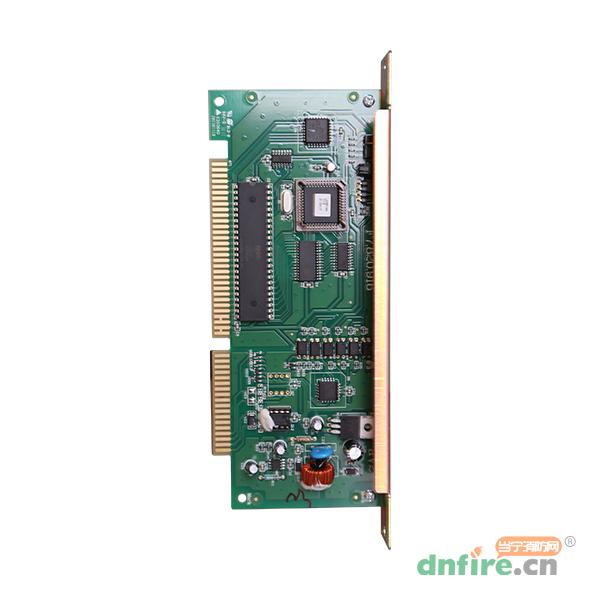

GST100/200/QKP01/QKP04控制器:機箱內有卡件安裝固定孔,螺絲固定; GST500/5000/9000控制器:直接插入控制器主機箱母板插槽中,螺絲固定。 |
該接口卡主要應用與控制器總線型聯網或星型聯網。當采用星型聯網時,通過RS485星型集中器485Hub*組建星型網路。
