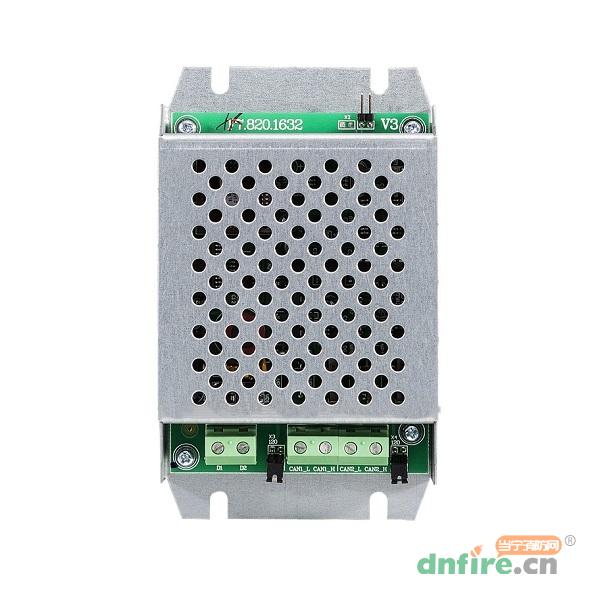

CAN100S CAN總線中繼器具有延長總線通訊距離、增加通訊穩定性及組成星型或環型網絡拓撲結構的功能。
當CAN總線(推薦屏蔽雙絞線截面積≥1.0mm2)布線長度超過3km或通訊不穩定時,可添加中繼器延長總線通訊距離;
當單個CAN回路內的節點數目過多,影響通信穩定性時,可添加中繼器拓展總線節點數目;
每臺控制器配接1只中繼器,可組建星型拓撲結構;
每臺控制器配接2只中繼器,可組建環型拓撲結構。
型號 | CAN100S |
名稱 | CAN總線中繼器 |
品牌 | 海灣 |
工作電壓 | DC24V,允許范圍:DC19.2 V~DC28.8V |
工作電流 | 靜態工作電流≤50mA,最大工作電流≤100mA |
接口 | 兩路光電隔離的CAN接口 |
傳輸距離 | 每個CAN回路的距離<3000m;板上集成120Ω終端電阻,可通過短路塊設置 |
使用環境溫度 | 0℃~+40℃ |
相對濕度 | ≤95%,不凝露 |
安全防護等級 | IP30 |
外形尺寸 | 85mm×142mm×34mm |
