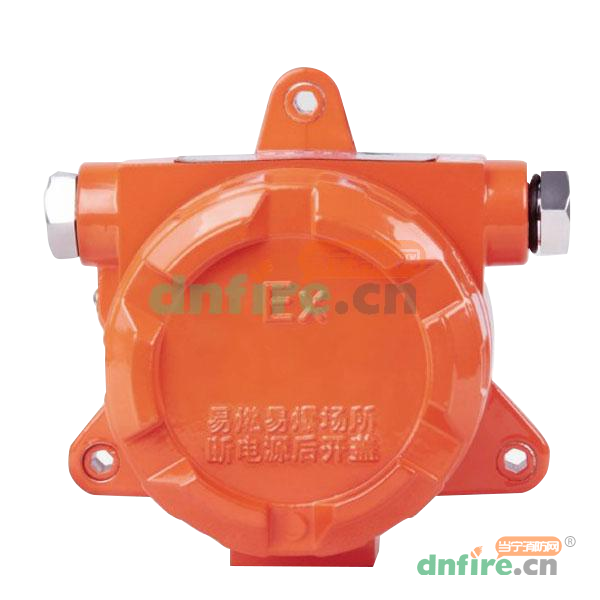

HJ-1825EX防爆輸入輸出氣體模塊可與火災報警控制器或可燃?xì)怏w報警控制器配用。通過有源脈沖信號(24V,2S)輸出,控制燃?xì)忾y門關斷,通過無源常開接點信號輸出,控制設備啟動或停止。模塊接受無源常開反饋信號。
(1)防爆標志:EXdIICT6
(2)工作電流:監控電流<350μA動作電流<40mA
(3)接線要求:接線應穿管隔爆,信號線:BV線≥1.0m㎡DC24V電源線:BV線≥1.5m㎡
(4)使用環境:
溫度-40℃-70℃
相對濕度≤93%
(5)外形尺寸及顏色:Φ136×73紅色
(6)特點:信號總線(S+,S-)二根;電源(DC24V)線二根,有源信號輸出(24V,2S)線二根,無源常開接點信號輸出線二根,無源反饋線二根。
