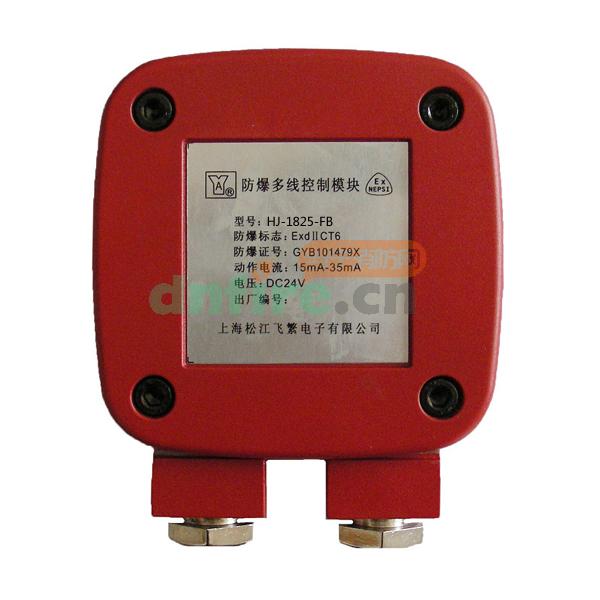

HJ-1825-FB防爆總線控制模塊已停產,HJ-9501-B可替代。
HJ-1825-FB防爆總線控制模塊用于控制防爆場所內的防爆型警鈴、聲光報警器、閥、口等設備。輸出繼電器提供二常開二常閉轉換觸點,觸點容量AC250V/3A,DC24V/5A.模塊接收無源常開反饋信號.
模塊內嵌微處理器,微處理器實現與火災報警控制器通訊、電源總線掉電檢測、輸出控制、輸入信號邏輯狀態判斷、輸入輸出線故障檢測、狀態指示燈控制。模塊接收到火災報警控制器的啟動命令后,吸合輸出繼電器,并點亮指示燈。模塊接收到設備傳來的回答信號后,將該信息傳到火災報警控制器。
1.防爆標志:EXdIICT6
2.工作電流:監控電流<350μA動作電流<40mA
3.接線要求:接線應穿管隔爆,BV線≥1.0m㎡ DC24V電源線:BV線≥2.5m㎡
4.使用環境:溫度-10℃-50℃
相對濕度≤95%(40℃±2℃)
5.外形尺寸及顏色:135×119×38紅色
6.特點:信號總線(S+,S-)二根;電源(DC24V)線二根;與控制對象間的控制線根據具體情況而定,另外需無源反饋線二根。
