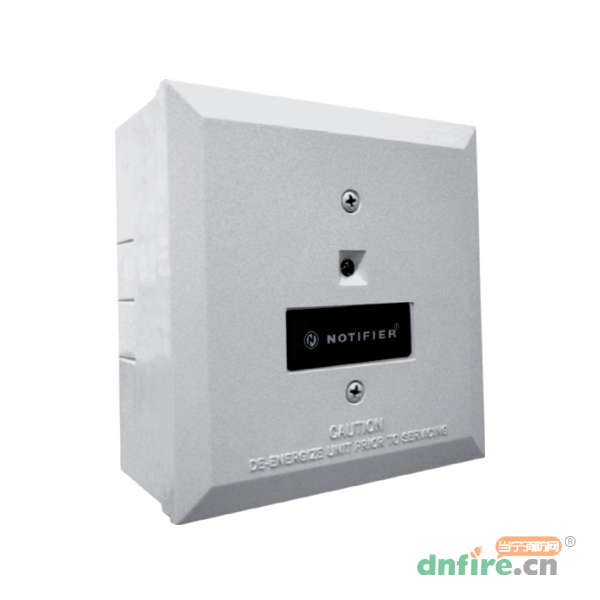

JSM-FCI-ZM2000中繼模塊滿足國家標準GB16806-2006,與火災報警控制器連接并監視兩線制傳統型感煙探測器。必須與兩線制探測器配套使用。當中繼模塊處于通訊狀態時,它可將兩線制探測器區的狀態傳送到智能控制器,報出負載電路是正常、開路或報警狀態。此中繼模塊可監視探測器工作區域和外部電源的接線情況。
›支持兼容兩線制感探測器
›地址直接輸入101~199
›提供LED指示燈由控制器發出的命令碼來控制
工作溫度 | -10℃~55℃(14℉~131℉) |
濕度 | 5%~95%RH,無凝結 |
裝運重量 | 約92g |
通訊線端子1、2 |
|
電壓 | 15-32V DC |
電流 | 800µA 24V DC,不通訊時 最大1.8 mA 24 V(紅燈鎖定) |
回路電阻 | 最大40Ω |
外部所供電源要求-端子3、4 | |
電壓 | 18至29 V DC(濾波、整形以及功率限制) |
紋波 | 最大100 mV RMS |
電流 | 102 mA/模塊 |
初始回路設備(IDC)-端子5、6 | |
電流 | 最大102 mA |
IDC回路電阻 | 最大25Ω |
靜態電流 | 最大12 mA@最大IDC電壓 |
配接探測器電流 | 最大2.4 mA |
報警電流 | 最小18mA |
類型 | B型(class B) |
終端電阻 | 3.9kΩ |
