一、問題描述及原因分析

1．問題描述

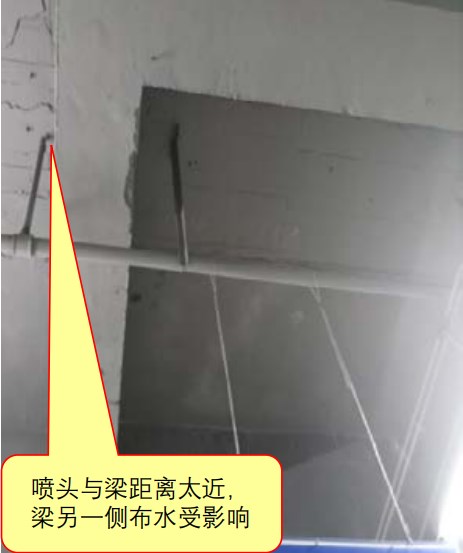

1）噴頭布置未考慮梁等障礙物的影響，導致布水不均勻或存在盲區；【圖示1】

2）噴頭濺水盤與梁、頂板的垂直距離不符合要求；【圖示2】

3）噴頭與被保護對象的水平距離或噴頭濺水盤與保護對象最小垂直距離不符合要求?！緢D示3】

圖示1

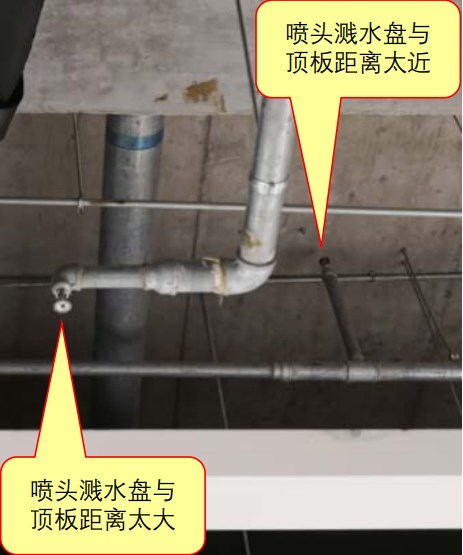

圖示2

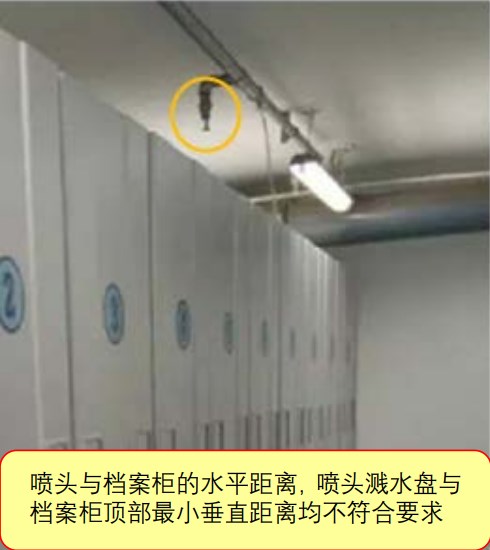

圖示3

2．原因分析

1）設計圖紙上沒有表示清楚；

2）施工人員未按設計圖紙和規范要求進行施工。

二、規范要求及正確做法

1．規范要求

☆《自動噴水滅火系統設計規范》(GB 50084-2017)第7.1.6條、第7.1.7條、第7.1.8條、第7.2.1條?！緢D示4】【圖示5】【圖示6】【圖示7】

2．正確做法

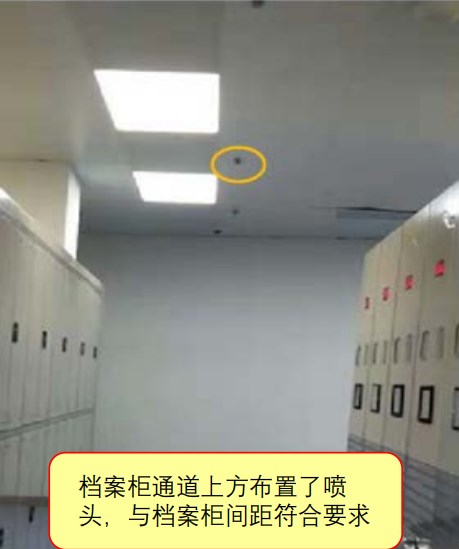

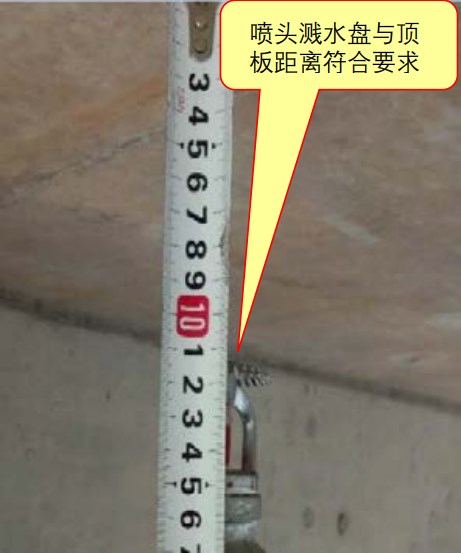

圖示4

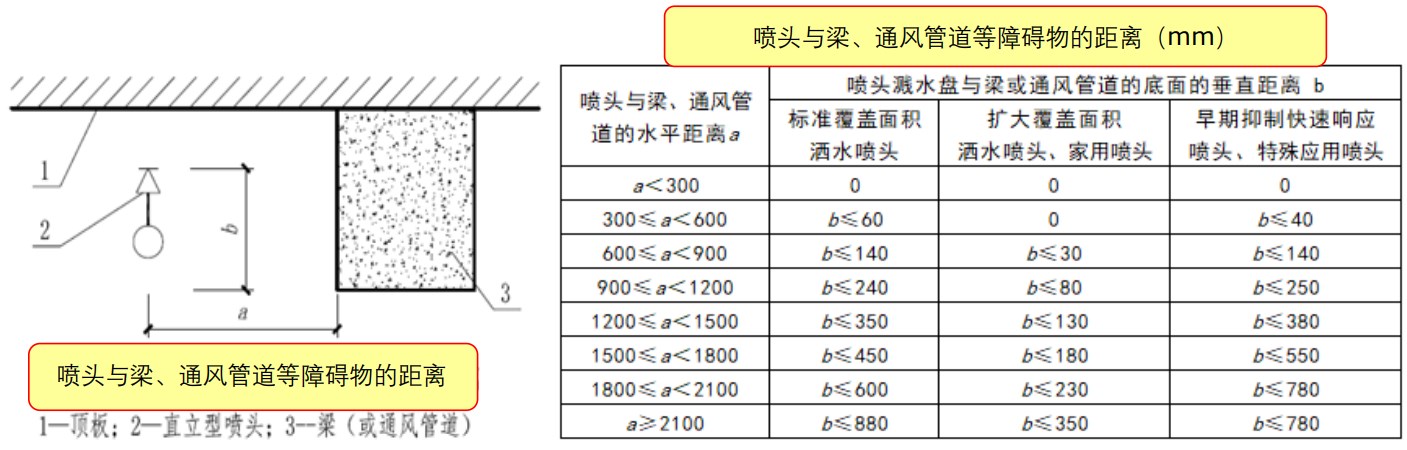

圖示5

圖示6

圖示7

三、應對措施及防治指南

1．噴頭宜布置在頂板或吊頂下易于接觸到火災熱氣流的部位，有利于噴頭熱敏元件的及時受熱，使噴頭的灑水能夠均勻分布；

2．噴頭布置時應充分考慮梁、柱等障礙物對噴頭布水的影響；當噴頭附近有不可避免的障礙物時，應按規范要求布置噴頭或者增設噴頭，補償因噴頭的灑水受阻而不能到位滅火的水量；

3．施工前，施工單位應結合現場設備、管線、裝修等布置情況，對噴頭的布置進行深化設計，并經設計審批后方可施工；

4．施工單位應嚴格按照施工圖進行噴淋頭的安裝，當現場遇到與圖紙不符的情況時，應及時向設計單位提出設計變更需求。

來源：《江蘇省民用建筑工程消防驗收常見問題解析及防治指南》

《自動噴水滅火系統設計規范》(GB 50084-2017)

第7.1.6條 除吊頂型灑水噴頭及吊頂下設置的灑水噴頭外，直立型、下垂型標準覆蓋面積灑水噴頭和擴大覆蓋面積灑水噴頭濺水盤與頂板的距離應為75mm~150mm，并應符合下列規定：

1 當在梁或其他障礙物底面下方的平面上布置灑水噴頭時，濺水盤與頂板的距離不應大于300mm，同時濺水盤與梁等障礙物底面的垂直距離應為25mm~100mm。

2 當在梁間布置灑水噴頭時，灑水噴頭與梁的距離應符合本規范第7.2.1條的規定。確有困難時，濺水盤與頂板的距離不應大于550mm。梁間布置的灑水噴頭，濺水盤與頂板距離達到550mm仍不能符合本規范第7.2.1條的規定時，應在梁底面的下方增設灑水噴頭。

3 密肋梁板下方的灑水噴頭，濺水盤與密肋梁板底面的垂直距離應為25mm~100mm。

4 無吊頂?shù)牧洪g灑水噴頭布置可采用不等距方式，但噴水強度仍應符合本規范表5.0.1、表5.0.2和表5.0.4-1~表5.0.4-5的要求。

注：系統最不利點處灑水噴頭的工作壓力不應低于0.05MPa。

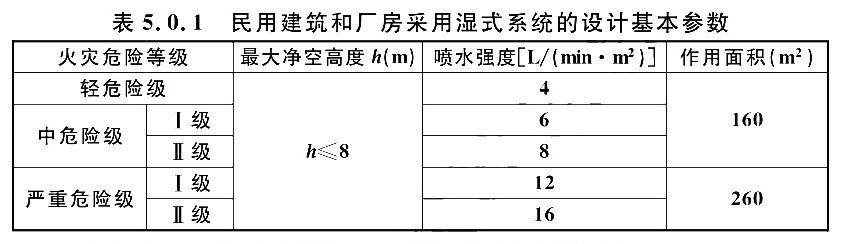

注：1 表中未列入的場所，應根據本表規定場所的火災危險性類比確定。

2 當民用建筑高大空間場所的最大凈空高度為12m＜h≤18m時，應采用非倉庫型特殊應用噴頭。

注：1 貨架儲物高度大于7.5m時，應設置貨架內置灑水噴頭。頂板下灑水噴頭的噴水強度不應低于18L/（min·m²），作用面積不應小于200m²，持續噴水時間不應小于2h。

2 本表及表5.0.4-2、5.0.4-5中字母“J”表示貨架內置灑水噴頭，“J”前的數字表示貨架內置灑水噴頭的層數。

注：貨架儲物高度大于7.5m時，應設置貨架內置灑水噴頭。頂板下灑水噴頭的噴水強度不應低于20L/（min·m²），作用面積不應小于200m²，持續噴水時間不應小于2h。

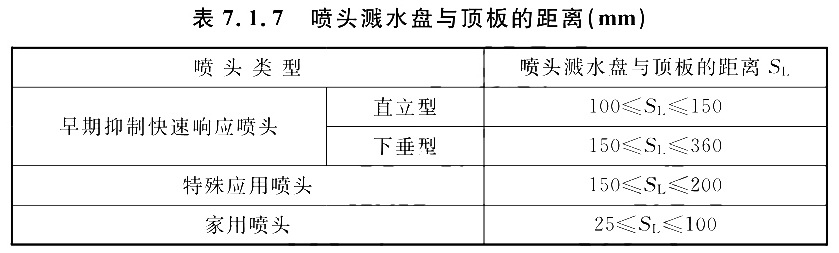

第7.1.7條 除吊頂型灑水噴頭及吊頂下設置的灑水噴頭外，直立型、下垂型早期抑制快速響應噴頭、特殊應用噴頭和家用噴頭濺水盤與頂板的距離應符合表7.1.7的規定。

第7.1.8條 圖書館、檔案館、商場、倉庫中的通道上方宜設有噴頭。噴頭與被保護對象的水平距離不應小于0.30m，噴頭濺水盤與保護對象的最小垂直距離不應小于表7.1. 8的規定。

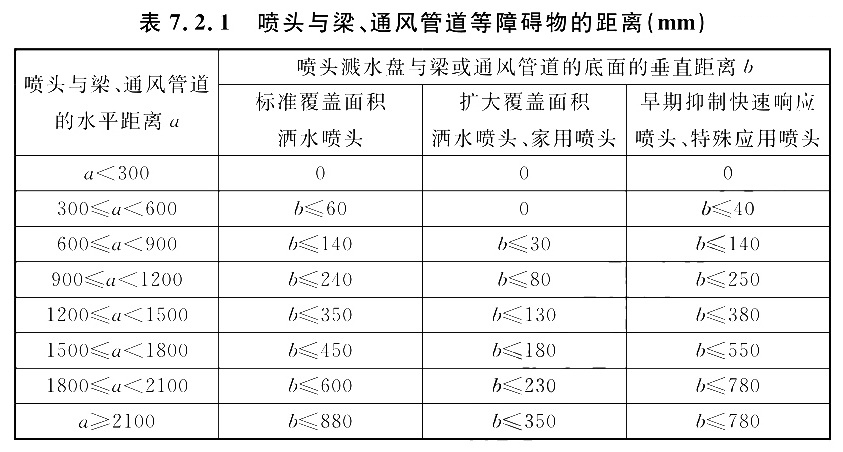

第7.2.1條 直立型、下垂型噴頭與梁、通風管道等障礙物的距離（圖7.2.1）宜符合表7.2.1的規定。
