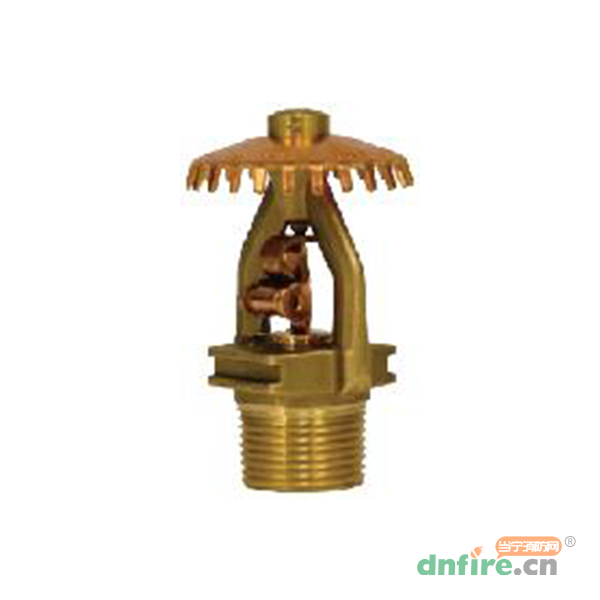

J168型標準響應易熔合金噴頭設計用于非倉庫及倉庫場所，結構強健，外形美觀，適用于明管及吊頂安裝。
J168型標準響應易熔合金噴頭采用中心支撐壓縮式易熔合金結構，易熔合金被不銹鋼球擠壓在圓柱內，當溫度升高到動作溫度時，圓柱內的易熔合金熔化，鋼球向圓柱內移動，受壓縮的杠桿將圓柱彈出，隨后所有支撐件從噴頭框架上脫離，打開水路，并通過濺水盤布水。除圓柱內為易熔合金外，噴頭所有其它部件均為青銅材質，最大程度度防止銹蝕。對特殊的環境還有鍍鉛、包蠟以及鍍鉛包蠟等噴頭表面。
J168型噴頭僅有直立型安裝位置。噴頭的額定動作溫度可以通過噴頭框架的顏色標進行識別。
| K系數 | 響應時間 | 螺紋規格 | 最大工作壓力 | 最小工作壓力 |
| 242 | 標準 | R3/4(20mm) | 1.2MPa | 0.05MPa |
| 注：100%工廠水壓測試，測試壓力3.45MPa。 | ||||
| 安裝位置 | SIN | 制造商型號 | 國標型號 | 噴頭高度 |
| 直立[1] | RA1124 | J168 | - | 79.4mm |
| [1] 通過全性能委托試驗，包括74℃,100℃及141℃。 | ||||
| 溫度等級 | 額定動作溫度 | 最大環境溫度 | 框架色標[1] |
| 普通 | 74°C | 38°C | - |
| 中等 | 100°C | 66°C | 白色 |
| 高 | 141°C | 107°C | 藍色 |
| [1] 框架色標不適用于噴涂及電鍍的噴頭。 | |||
| 標準表面 | 特殊表面 |
| 青銅 | 鍍鉛[2] |
| 鍍鉻 | 包蠟[2][3] |
| 緞鉻 | 鍍鉛包蠟[2][3] |
| [1]其他表面根據訂單要求，客戶不能自行噴涂。 | |
| [2]僅UL認證。 | |
| [3]環境溫度不超過66℃，可以采用100℃的褐蠟包覆于141℃噴頭。 | |
遵循FM防損數據手冊設計的項目，倉庫采用干式系統時，不能采用ESFR噴頭，可采用J168標準響應噴頭，請參考FMDS8-9“倉庫火災危險等級1、2、3與塑料儲物”。
J168標準響應噴頭按照GB50261進行安裝,根據NFPA13標準或FM防損數據表設計的項目,同時參照其相應標準進行安裝.噴頭采用J1型扳手安裝。
注意：噴頭安裝扭矩為19-27.1N.m,請不要超過最大扭矩,否則可能導致噴頭損壞并導致泄漏。
