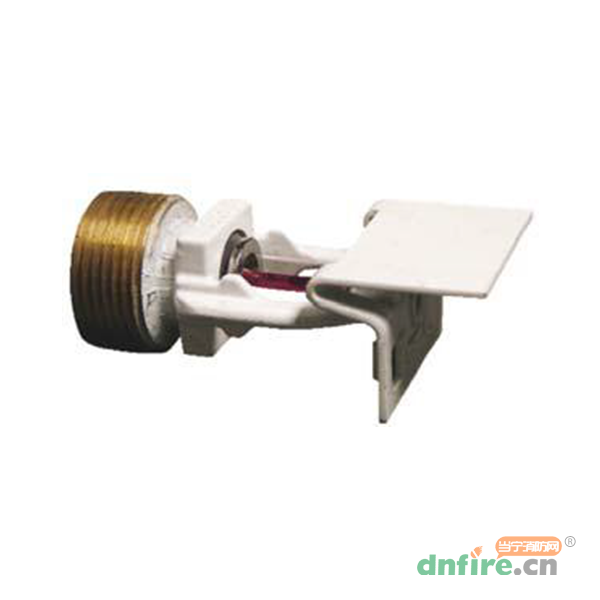

EC9型快速響應擴大覆蓋噴頭經久耐用，外形美觀，擴大覆蓋的設計使其特別適用于酒店客房、辦公等場所，水平邊墻的設計則可避免在頂部安裝配水管道。
EC9型快速響應噴頭可配置嵌入式裝飾罩，兩片式結構的裝飾罩具有可調節功能，且安裝方便。
EC9型快速響應噴頭采用NorbN3玻璃球作為熱敏元件，玻璃球內裝有熱敏液體，玻璃球的特殊結構使其具有快速的熱響應特性。在常溫下，玻璃球內的液體液相與氣相共存，氣相呈現為氣泡。溫度升高，液體膨脹，氣泡越來越小，液體壓力升高。溫度繼續升高，液體膨脹及壓力升高導致玻璃球爆裂，打開水路，并通過濺水盤布水。
EC9僅為水平邊墻型安裝位置。噴頭的額定動作溫度可以通過玱璃球內的液體色標進行識別。
| K系數 | 響應時間 | 螺紋規格 | 最大工作壓力 | 最小工作壓力 |
| 115 | 快速 | R3/4(20mm) | 1.2MPa | 0.05MPa |
| 注：100%工廠水壓測試，測試壓力3.45MPa。 | ||||
| 安裝位置 | SIN | 制造商型號 | 國標型號 | 噴頭高度 |
| 水平邊墻[2] | R4862 | EC9 | QR-ECHSW115 | 72.4mm |
| [1] CCC認證包括57℃,68 ℃ 。 | ||||
| [2] 無CCC訃證。更多的CCCF訃證根據項目要求。 | ||||
| 溫度等級 | 額定動作溫度 | 最大環境溫度 | 液體色標 |
| 普通 | 57°C | 38°C | 橙色 |
| 普通 | 68°C | 38°C | 紅色 |
| 中溫 | 79°C | 66°C | 黃色 |
| [1] 不適用于嵌入式安裝。 | |||
| [2] 適用于直立及下垂型，僅UL認證。 | |||
| 流量L/min | 壓力Mpa | 最大覆蓋面積 | 濺水盤至吊頂距離 | ||
| UL | FM | UL | FM | m×m | - |
| 98.4 | - | 0.07 | - | 4.9×4.9 | 153-305 |
| 109.8 | 121.1 | 0.09 | 0.11 | 4.9×4.9 | 102-305 |
| 109.8 | 136.3 | 0.09 | 0.14 | 4.9×5.5 | 102-305 |
| 121.1 | 151.4 | 0.11 | 0.17 | 4.9×6.0 | 102-305 |
| 136.3 | 166.6 | 0.14 | 0.21 | 4.9×6.7 | 102-305 |
| 147.6 | 181.7 | 0.16 | 0.25 | 4.9×7.3 | 102-153 |
| 124.9 | 0.12 | 5.5×5.5 | 102-305 | ||
| 147.6 | 0.16 | 4.3×7.9 | 102-305 | ||
| 151.4 | 0.17 | 5.5×6.7 | 102-305 | ||
| 174.1 | 0.23 | 4.3×7.9 | 102-305 | ||
| 124.9 | 0.12 | 5.5×5.5 | 102-305 | ||
| 151.4 | 0.17 | 5.5×6.7 | 102-305 | ||
| 174.1 | 0.23 | 4.3×7.9 | 102-305 | ||
| 標準表面 | 特殊表面 |
| 黃銅 | 特氟龍[4] |
| 鍍鉻 | 亮黃銅 |
| 白色和黑色聚酯[3] | 黑色電鍍 |
| 黑色噴漆 | |
| 米白色 | |
| 亮鉻色 | |
| [1]其他表面根據訂單要求，客戶不能自行噴涂。 | |
| [2]FM認證僅黃銅,鍍鉻,亮鉻及聚酯表面。 | |
| [3]UL認證為防腐噴頭。 | |
| [4]僅UL認證。 | |
噴頭應是快速響應，擴大覆蓋，流量系數K115，水平邊墻型，最大覆蓋面積4.9mx7.3m，UL,FM及CCC認證。噴頭框架應為抗脫鋅黃銅，螺紋規格R3/4(20mm)。熱敏元件采用3mm玱璃泡。噴頭額定工作壓力1.2MPa，溫度等級[57℃][68℃]，表面[白色][鍍鉻][特殊]。
EC9擴大覆蓋水平邊墻噴頭按照GB50261進行安裝，根據NFPA13標準或FM防損數據表設計的項目，同時參照其相應標準進行安裝。噴頭采用D型噴頭扳手安裝，嵌入型采用GFR2型噴頭扳手。
注意：噴頭安裝扭矩為19-27.1N.m，請不要超過最大扭矩，否則可能導致噴頭損壞并導致泄漏。
玻璃泡噴頭裝有橘黃色保護罩，防止安裝過程中造成噴頭損壞，應在系統完成水壓試驗后才去除保護罩。對于嵌入式噴頭安裝，裝飾罩內罩與噴頭一起安裝，最終才安裝外罩。
