一、問題描述及原因分析

1．問題描述

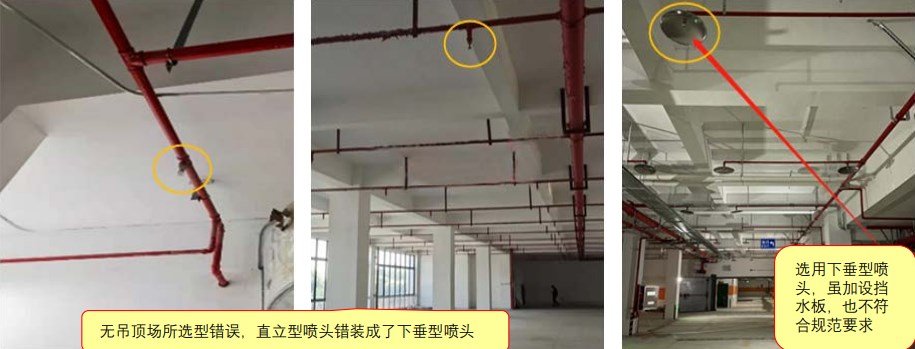

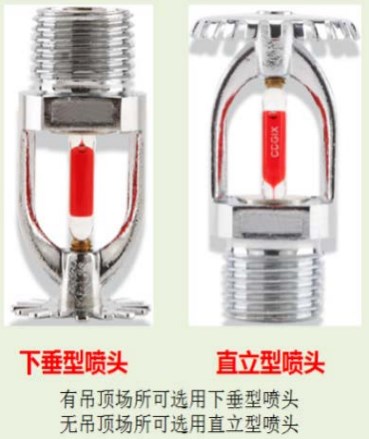

1）無吊頂?shù)膱鏊?dāng)配水支管布置在梁下時，未采用直立型噴頭；【圖示1】

2）設計文件要求選用快速響應噴頭的部位，施工卻安裝了特殊響應噴頭或標準響應噴頭；

3）快速響應噴頭和其他熱敏性能噴頭混裝在同一隔間內；

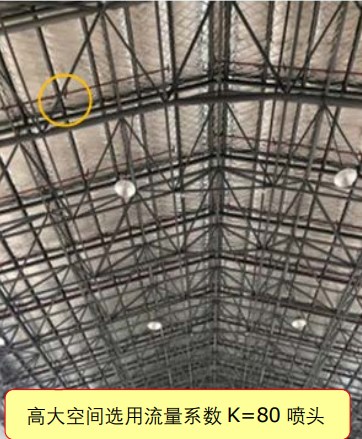

4）商業綜合體內超過8m的中庭、步行街等高大空間場所，選用流量系數K=80的閉式噴頭進行保護；【圖示2】

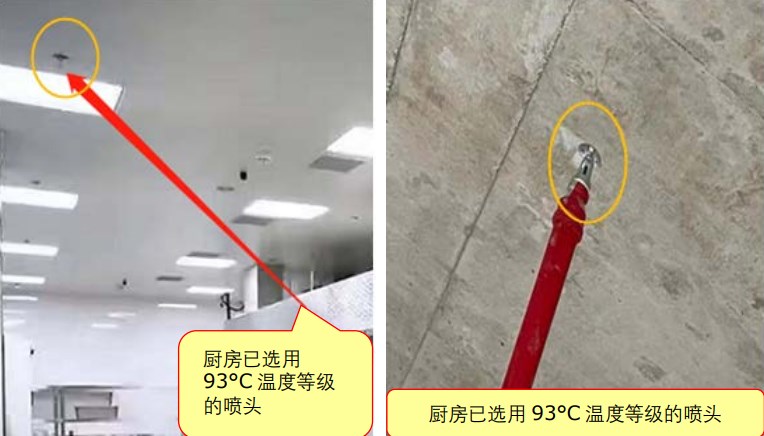

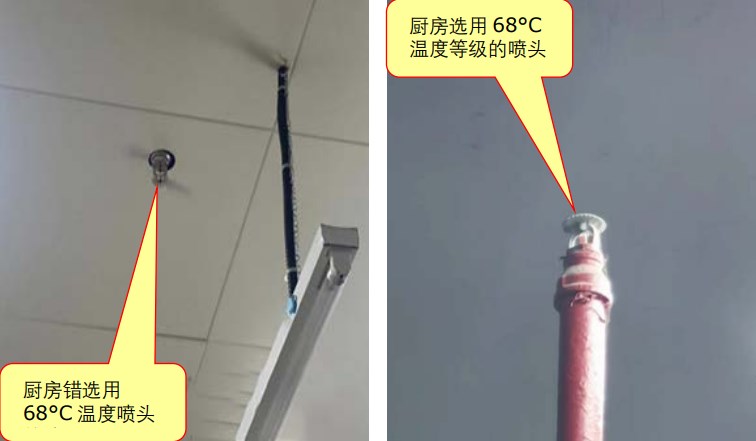

5）噴頭動作溫度與保護區域環境溫度不匹配，如廚房選用68°C溫度等級的噴頭?！緢D示3】

圖示1

圖示2

圖示3

2．原因分析

1）施工單位沒有充分認識到噴頭型號對特定場所噴灑保護的重要性，或是因為特殊噴頭價格較高，為了降低成本所致；

2）裝飾設計單位對消防規范不太熟悉，單純追求美觀，造成噴頭選用錯誤；

3）施工單位認為工程交付后業主會裝修吊頂，結果業主既未吊頂，也未將下垂型灑水噴頭改為直立噴頭。

二、規范要求及正確做法

1．規范要求

☆《自動噴水滅火系統設計規范》(GB 50084-2017)第6.1.1條【圖示4】、第6.1.2條【圖示5】、第6.1.3條【圖示6】【圖示7】、第6.1.4條、第6.1.7條【圖示8】、第6.1.8條【圖示8】、第7.1.3條、第7.1.5條【圖示9】。

2．正確做法

圖示4

圖示5

圖示6

圖示7

圖示8

圖示9

三、應對措施及防治指南

1．現場施工之前，施工單位應做好消防技術交底，并做好施工自檢；

2．施工單位應嚴格按照設計圖紙施工，如有局部變更應經設計確認后方可施工；

3．監理單位要加大施工過程中的監管力度，對于未按規范要求采購及安裝的灑水噴頭，應要求責任主體及時進行整改。

來源：《江蘇省民用建筑工程消防驗收常見問題解析及防治指南》

《自動噴水滅火系統設計規范》(GB 50084-2017)

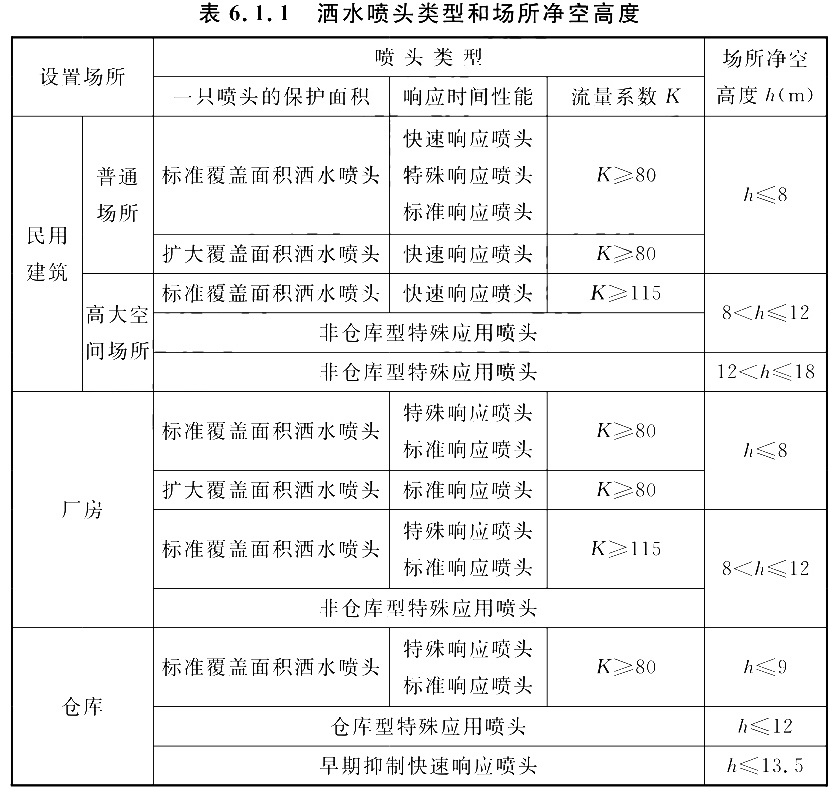

第6.1.1條 設置閉式系統的場所，灑水噴頭類型和場所的最大凈空高度應符合表6.1.1的規定；僅用于保護室內鋼屋架等建筑構件的灑水噴頭和設置貨架內置灑水噴頭的場所，可不受此表規定的限制。

第6.1.2條 閉式系統的灑水噴頭，其公稱動作溫度宜高于環境最高溫度30℃。

第6.1.3條 濕式系統的灑水噴頭選型應符合下列規定：

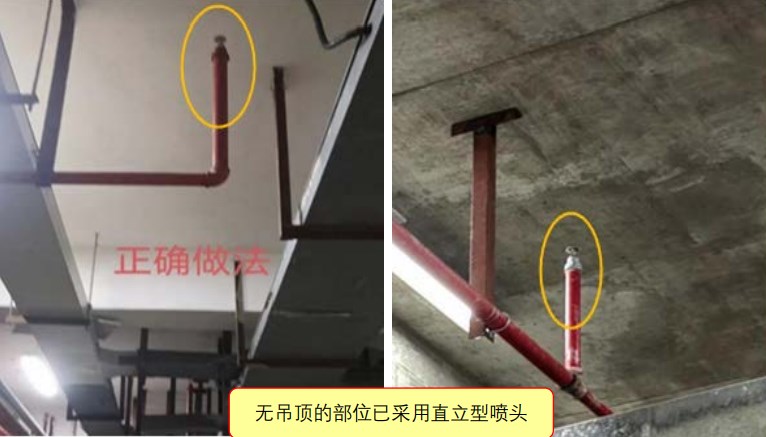

1 不做吊頂?shù)膱鏊?dāng)配水支管布置在梁下時，應采用直立型灑水噴頭；

2 吊頂下布置的灑水噴頭，應采用下垂型灑水噴頭或吊頂型灑水噴頭；

3 頂板為水平面的輕危險級、中危險級Ⅰ級住宅建筑、宿舍、旅館建筑客房、醫療建筑病房和辦公室，可采用邊墻型灑水噴頭；

4 易受碰撞的部位，應采用帶保護罩的灑水噴頭或吊頂型灑水噴頭；

5 頂板為水平面，且無梁、通風管道等障礙物影響噴頭灑水的場所，可采用擴大覆蓋面積灑水噴頭；

6 住宅建筑和宿舍、公寓等非住宅類居住建筑宜采用家用噴頭；

7 不宜選用隱蔽式灑水噴頭；確需采用時，應僅適用于輕危險級和中危險級Ⅰ級場所。

第6.1.4條 干式系統、預作用系統應采用直立型灑水噴頭或干式下垂型灑水噴頭。

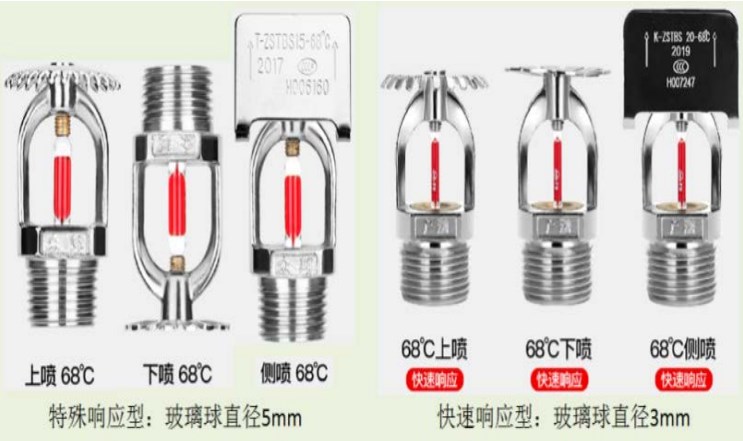

第6.1.7條 下列場所宜采用快速響應灑水噴頭。當采用快速響應灑水噴頭時，系統應為濕式系統。

1 公共娛樂場所、中庭環廊；

2 醫院、療養院的病房及治療區域，老年、少兒、殘疾人的集體活動場所；

3 超出消防水泵接合器供水高度的樓層；

4 地下商業場所。

第6.1.8條 同一隔間內應采用相同熱敏性能的灑水噴頭。

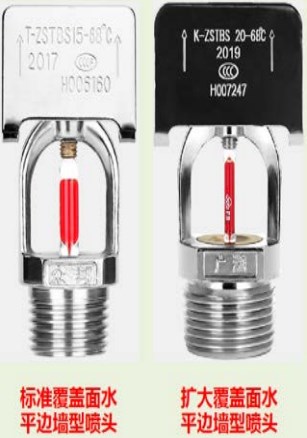

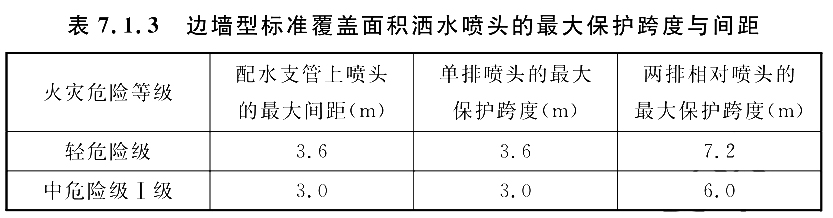

第7.1.3條 邊墻型標準覆蓋面積灑水噴頭的最大保護跨度與間距，應符合表7.1.3的規定：

注：1 兩排相對灑水噴頭應交錯布置；

2 室內跨度大于兩排相對噴頭的最大保護跨度時，應在兩排相對噴頭中間增設一排噴頭。

第7.1.5條 邊墻型擴大覆蓋面積灑水噴頭的最大保護跨度和配水支管上的灑水噴頭間距，應按灑水噴頭工作壓力下能夠噴濕對面墻和鄰近端墻距濺水盤1.2m高度以下的墻面確定，且保護面積內的噴水強度應符合本規范表5.0.1的規定。
