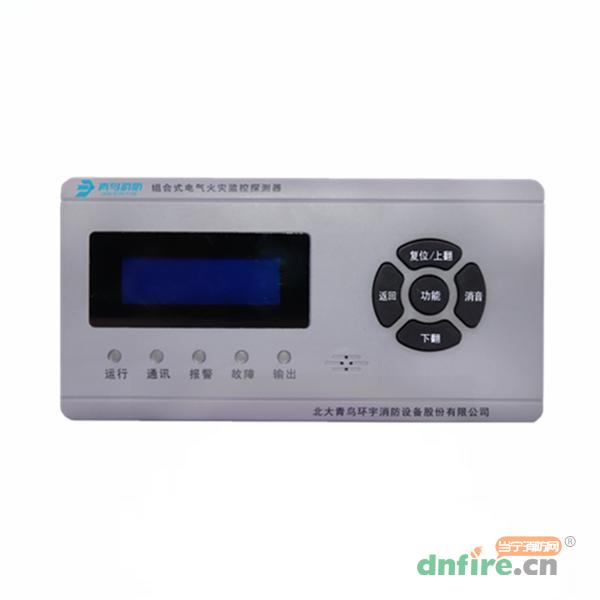

一、JBF6189D組合式電氣火災監控探測器產品概述
JBF6189D/8是一款8路組合式電氣火災監控探測器，探測器可連接8路傳感器，可根據現場需要選擇為剩余電流互感器、溫度傳感器和電流互感器。需要配接電氣火災監控設備使用，通過無極性二總線與監控設備主機通訊。
JBF6189D/4是一款4路獨立式電氣火災監控探測器。探測器可連接4路傳感器，每路通道所連接的傳感器類型都包括剩余電流互感器、溫度傳感器和電流互感器。探測器可獨立使用。
JBF6189D/2組合式電氣火災監控火災探測器二總線編址型，編址范圍為1-252，液晶顯示，可連接2路電流、溫度傳感器。具有公共報警、故障觸點輸出功能。可采用AC220V或DC24V供電。導軌或面板式安裝方式。外形尺寸：160X82X57.3mm。
二、JBF6189D組合式電氣火災監控探測器產品特點
◎探測器和監控設備采用無極性兩總線連接方式,最大通訊距離1500米，通訊穩定可靠，布線簡便。
◎探測器可以不連接控制器獨立使用，適用于“三小場所”。
◎探測器可連接4路傳感器，可根據現場需要選擇為剩余電流互感器、溫度傳感器和電流互感器。
◎探測器本身自帶液晶顯示器、聲光報警功能和操作按鍵，可查看和設置探測器各通道連接傳感器的類型、報警設定值和探測器總線地址，可以檢測所有配接的剩余電流互感器、溫度傳感器、電流互感器的在線狀態和實時測量值。同時探測器具有自檢功能。
◎探測器占用1個回路總線地址。
◎探測器具備報警繼電器和故障繼電器，可擴展連接外圍設備，在報警和故障時將信號輸出。
◎探測器支持嵌入式安裝和導軌安裝兩種安裝方式。
三、JBF6189D組合式電氣火災監控探測器技術參數
| 檢測對象 |
剩余電流、溫度、電流 |
| 報警設定值 |
剩余電流：200mA～1000mA可設，步距1mA；溫度：55℃～140℃可設，步距1℃;電流5A~1000A，步距1A |
| 線制 |
兩總線，無極性 |
| 傳輸距離 |
≤1500m |
| 傳感器連接線長度 |
≤3m |
| 供電方式 |
AC220V 50Hz/DC24V |
| 工作電流 |
＜10mA |
| 功耗 |
＜2W |
| 安裝方式 |
嵌入式安裝、35mm導軌安裝 |
| 工作環境溫度 |
-10℃～+40℃ |
| 濕度 |
10%～93%（非凝露） |
| 外形尺寸 |
82*160*57.3mm |
四、JBF6189D組合式電氣火災監控探測器安裝接線
JBF6189系列探測器的安裝有兩種方式，分別是嵌入式安裝和導軌安裝；
采用嵌入式安裝時：首先把探測器兩側的固定夾取下，將探測器安裝到柜門上，然后將固定夾重新安裝到探測器兩側，確保探測器在柜門上安裝牢固。最后再將與探測器連接的傳感器信號線、通訊線、電源線等接線連接到探測器上；
采用導軌安裝時：首先將與探測器連接的傳感器信號線、通訊線、電源線等接線連接到探測器上，然后再將探測器安裝到35mm標準導軌上；

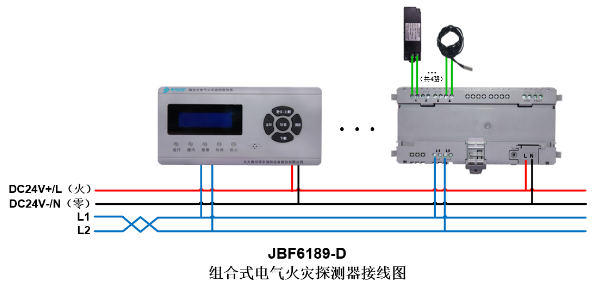

探測器的端子接線如下圖所示：
L、N：為電源接線端子（AC220V,50Hz/DC24V)，接線時將防護擋板的螺絲取下，打開防護擋板，接線完畢后再將防護擋板蓋好，將螺絲擰緊防止觸電；
1~4:為探測器傳感器的接線端子，每一個編號包括2個端子。1~4號端子分別對應測量顯示的1~4號通道；
FIRE：為報警繼電器輸出節點，平時為常開，報警時吸合；
FAULT：為故障繼電器輸出節點，平時為常開，故障時吸合；
五、JBF6189D組合式電氣火災監控探測器注意事項
強弱電線需分開布線，不允許交叉和搭線。嚴禁與動力線、照明線、視頻線、廣播線、電話線等穿入同一金屬管內。配線應整齊，導線應綁扎成束，穿線可用阻燃PVC管、金屬管或者金屬線槽。在穿管（線槽）后，應將管口（槽口）封堵；
監控設備與探測器之間的通訊線應采用雙絞線，建議線徑不得小于1.5mm²，當系統應用在強干擾場所時，通訊線應采用屏蔽雙絞線，屏蔽雙絞線的屏蔽層應良好接地，否則屏蔽層不起作用；傳感器與探測器之間的信號線應采用雙絞線，建議線徑不得小于1.0mm²，長度不大于3m；
本產品應安裝在干燥的環境中，安裝時應確保設備安裝牢固，定期檢查設備是否正常運行；
安裝剩余電流互感器時要確保被檢測供電線纜（或銅排）回路必須全部穿過剩余電流互感器貫穿孔，等電位線（或接地線）不可穿過剩余電流互感器貫穿孔。剩余電流互感器與探測器之間的連線不允許開路。溫度傳感器與線纜必須處于一個良好的絕緣狀態；
探測器的所有安裝應符合產品設計本身適用的環境條件，同時也要符合施工規范的要求；
為了保證線路可靠性，不允許使用單股導線或者平行線；
禁止在通電的情況下進行線路連接。
