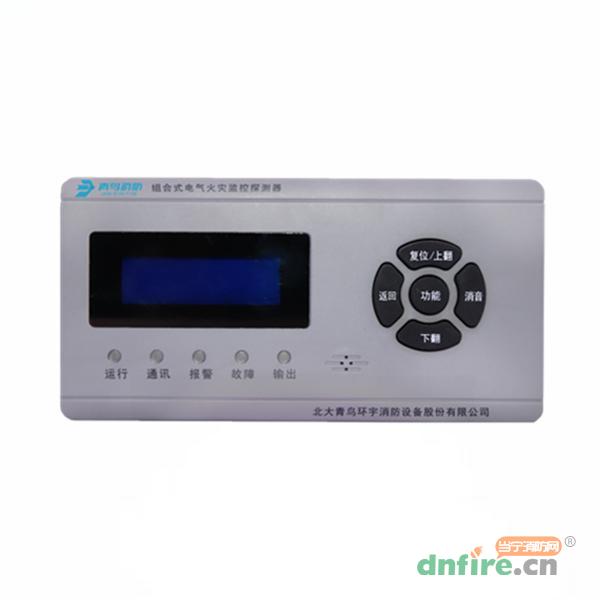

一、JBF6189系列組合式電氣火災監控探測器產品功能特點
JBF6189系列剩余電流互感器用于同JBF6189組合式電氣火災監控探測器配接使用包括兩類。一類是圓形互感器（貫穿孔為正圓形），應用于線纜類剩余電流探測，具體型號包含：JBF6189-100型、JBF6189-315型、JBF6189-630型；另一類是長條形互感器（貫穿孔為長條型），應用于銅排類剩余電流探測，具體型號包含：JBF6189-315C型、JBF6189-630C型、JBF6189-1000C型
探測器和監控設備采用無極性兩總線連接方式,最大通訊距離1500米，通訊穩定可靠，布線簡便
探測器可連接8路傳感器，可根據現場需要選擇為剩余電流互感器、溫度傳感器和電流互感器
探測器本身自帶液晶顯示器、聲光報警功能和操作按鍵，可查看和設置探測器各通道連接傳感器的類型、報警設定值和探測器總線地址，可以檢測所有配接的剩余電流互感器、溫度傳感器、電流互感器的在線狀態和實時測量值。同時探測器具有自檢功能
探測器占用1個回路總線地址
探測器具備報警繼電器和故障繼電器，可擴展連接外圍設備，在報警和故障時將信號輸出
探測器支持嵌入式安裝和導軌安裝兩種安裝方式
二、JBF6189系列組合式電氣火災監控探測器產品技術參數
| 內容 |
技術參數 |
| 檢測對象 |
剩余電流、溫度、電流 |
| 報警設定值 |
剩余電流：200mA～1000mA可設，步距1mA
溫度：55℃～140℃可設，步距1℃
電流：5A~1000A，步距1A
|
| 線制 |
兩總線，無極性 |
| 傳輸距離 |
≤1500m |
| 傳感器連接線長度 |
≤3m |
| 供電方式 |
AC 220V 50Hz / DC 24V |
| 工作電流 |
＜10mA |
| 功耗 |
＜2W |
| 安裝方式 |
嵌入式安裝、35mm導軌安裝 |
| 工作環境 |
溫度：-10℃～40℃ 濕度：10%～93％（非凝露） |
三、JBF6189系列組合式電氣火災監控探測器設備型號規格表
| 探測器型號 |
報警設定值范圍（mA） |
額定電流（A） |
尺寸 |
適用檢測類型 |
| JBF6189-100 |
200~1000 |
100 |
長：92
寬：30
高：113
|
線纜 |
| JBF6189-315 |
200~1000 |
315 |
長：131
寬：30
高：152
|
線纜 |
| JBF6189-630 |
200~1000 |
630 |
長：160
寬：30
高：113
|
線纜 |
| JBF6189-315C |
200~1000 |
315 |
長：208
寬：38
高：105
|
銅排 |
| JBF6189-630C |
200~1000 |
630 |
長：332
寬：38
高：141
|
銅排 |
| JBF6189-1000C |
200~1000 |
1000 |
長：440
寬：50
高：184
|
銅排 |
四、JBF6189系列組合式電氣火災監控探測器產品接線說明

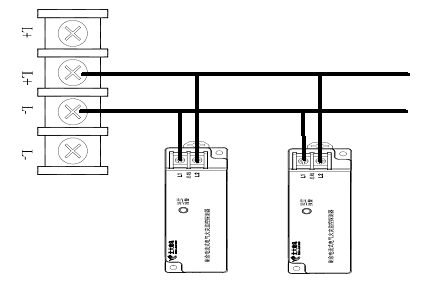

探測器與電氣火災監控設備互連，連接方式如下圖所示，將監控設備的總線接口L+、L-任意連接在JBF6119型電氣火災監控探測器的總線信號接口L1、L2上
五、JBF6189系列組合式電氣火災監控探測器產品安裝注意事項
回路總線應選用ZR-RVS-2×1.5mm²，兩總線安裝布線時，注意與強電線路分開布線
回路總線采用屏蔽雙絞線時，屏蔽雙絞線的屏蔽層應良好接地，否則屏蔽層不起作用
溫度傳感器與線纜必須處于良好的絕緣狀態
