一、 JTG-H-JBF4384-Ex點型紅外火焰探測器概述
火焰探測器主要應用場所通常為隧道、電廠、軍需品、爆炸倉庫、印刷企業、化學制品企業；非碳?xì)浠衔铮錃?Hydrogen),硅烷（Silane）,肼（Hydrazine）,鎂（Magnesium）等）生產、儲運企業；油、氣、石化產品生產廠以及其他可燃性含碳物質的工業場合等。
同時，在大空間、高篷頂建筑物體育館、劇院、電影院、倉庫、飛機庫、停車場、站臺、地下室及重要物品保管場所和文化財產建筑物電腦機房、檔案室、博物館、文化遺產等場所均能發揮重要的作用。
注：本品不適用于探測氫氣或者金屬類燃燒火災的場景。
二、 JTG-H-JBF4384-Ex點型紅外火焰探測器特點
超強自檢功能：自動光路檢測和電路自檢功能，對比于目前行業內傳統的每半年人工檢測一次，有效降低人工成本，提高設備功能檢測準確性和設備安全性；
窗口除霜功能：窗口自動除霜功能，可以有效的解決室外安裝時，惡劣低溫條件下窗口結霜對探測火災的影響。保證設備24小時正常運行；
良好防護等級：防護等級IP67，且與防爆合格證一體認證，室外安裝更安心；
國標防爆設計：產品外殼防爆設計采用UL標準，螺扣多達15扣螺紋，有效防止爆炸氣體及粉塵的進入和設備內部爆炸時阻止能量外泄，大幅度提升工業場所使用安全性；
越級抗沖擊能力：紅外及復合火焰探測器窗口采用“藍寶石”鏡片，可以有效的降低環境光對產品的干擾，安全可靠；
豐富外部接口：標配豐富的外部接口類型（RS485/4~20Ma/三組繼電器），無需選配；
工業級抗擾能力：電磁騷擾測試（EMI）達到小于50dBμV/m，符合UL標準要求；射頻電磁場輻射抗擾度（EMC）達到30V/M，工業級標準，遠超產品級標準10V/M。增加產品應用環境適用性；
良好環境適用性：適用環境溫度-40℃~+75℃，適用溫度范圍寬，增加產品應用環境適用性。
三、 JTG-H-JBF4384-Ex點型紅外火焰探測器參數
| 工作溫度 |
-40～+75℃ |
| 貯存溫度 |
-40～+85℃ |
| 相對濕度 |
≤95%(無凝露) |
| 防爆標志（電氣特性） |
Ex d Ⅱ C T6 Gb/Ex tD A21 IP67 T80℃ |
| 工作電壓 |
額定工作電壓：DC24V；工作電壓范圍：DC18～28V |
| 監視電流 |
17mA～27mA（DC24V） |
| 報警電流 |
28mA～40mA（DC24V） |
| 除霜電流（選配功能） |
130mA～220mA（DC24V）*窗口除霜功能開啟后*啟動時間30sec.(系統自檢) |
| 確認燈 |
監視狀態綠色閃亮，報警狀態紅色常亮，故障狀態黃色常亮 |
| 射頻電磁場輻射抗擾度 |
30V/m(80～1000MHz) |
| 輸出形式 |
1）三組干節點輸出（火警繼電器、故障繼電器和輔助繼電器），繼電器觸點容量2A@30VDC
2）RS485（Modbus協議，詳見《火焰探測器RS485應用手冊》）
3）4 - 20mA隔離輸出 |
| 編址范圍 |
不涉及 |
| 編址方式 |
非編址型 |
| 最遠傳輸距離 |
RS485通訊1000m，其他不涉及 |
| 兼容性 |
通過JBF4137A中繼模塊后，接入JBF - 11SF系列及JBF50XX系列控制器 |
| 外觀 |
RAL3003寶石紅 |
| 外殼材質 |
壓鑄鋁 |
| 防護等級 |
IP67 |
| 電氣接口 |
3×M20×1.5mm |
| 產品質量 |
2.5kg（含安裝架） |
| 外形尺寸 |
L133mm×W 130mm×H182mm；（不含安裝架） |
| 保護區域 |
詳見3.1 |
| 響應時間 |
≤5s |
| 報警閾值 |
低、中、高3級可調（出廠默認設置為中）；監視狀態每次綠燈閃爍次數表示報警閾值級別，綠燈閃爍1次為低、2次為中、3次為高（報警閾值低時探測探測性能最佳，但誤報率會增加，報警閾值高時，反之） |
| 報警延時 |
0 - 30s可調（出廠時設置為0秒） |
| 認證特性 |
消防認證、防爆認證 |

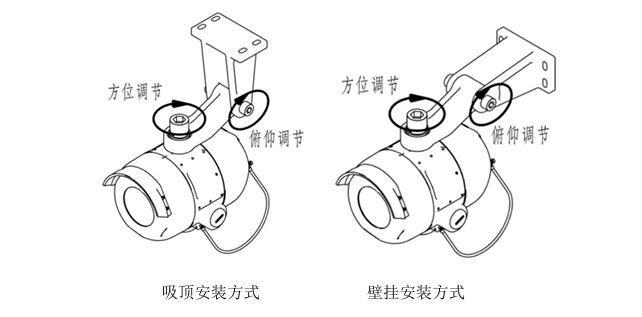

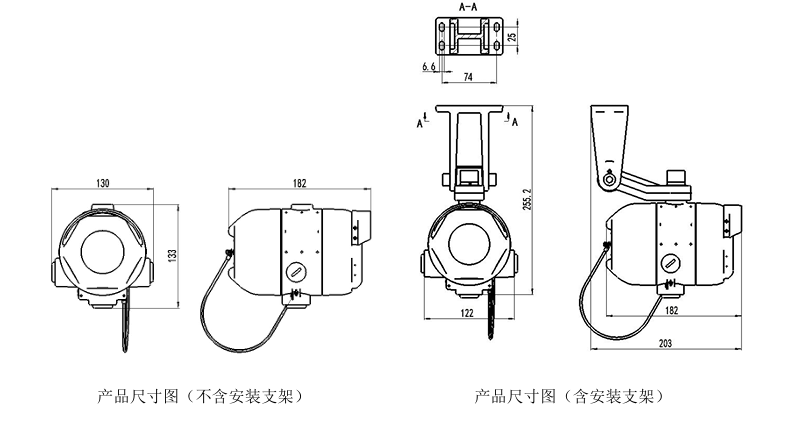

四、 JTG-H-JBF4384-Ex點型紅外火焰探測器外形尺寸圖及安裝方式
警告：火焰探測器安裝前，務必切斷火焰探測器供電線路的電源。
注意：
1、現場安裝時，按GB/T3836.15-2017標準要求、配用與環境相適應的已取得防爆合格證的電纜引入裝置及防爆堵頭，采用耐高溫電纜。
2、火焰探測器的設置應參考《火災自動報警系統設計規范》（GB 50116）及其他相關規范標準執行。
3、所有連線均采用1.0 mm2以上的電線，連接線末端剝?nèi)ゴ蠹s6mm的絕緣護套，連接到JTG-H-JBF4384-Ex火焰探測器的接線端子上。
4、檢查外部連接線是否開路、短路故障。
