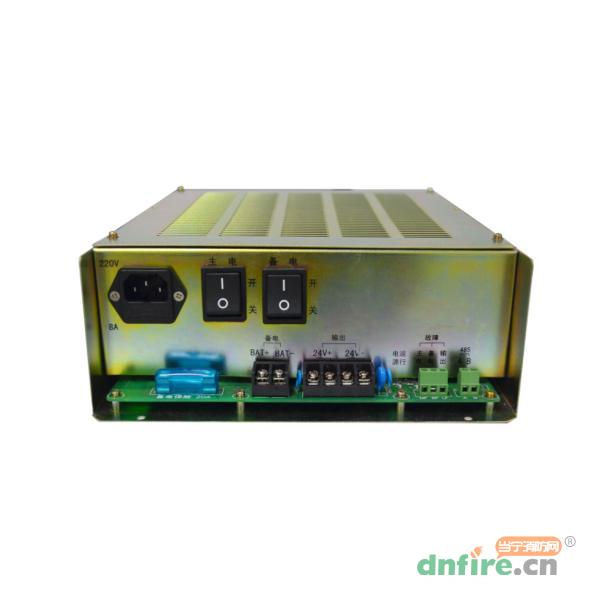

一、TD0816消防主機電源盒概述
TD0816柜裝消防主機電源是為火災報警控制器主機供電的電源產品，柜內安裝式結構，功率輸出約為350W。本電源主要功能為轉換AC220V電壓至DC27V，并具有主備電無隙切換供電和備電充電功能。
二、TD0816消防主機電源盒特點
功率輸出穩定：功率輸出約為350W，可滿足消防主機的穩定供電需求，確保消防系統正常運行。
主備電無隙切換：能將AC220V電壓轉換為DC27V電壓，具有主備電無隙切換功能，當主電故障時，備電可無縫接入，保證消防主機持續供電，避免因電源中斷導致系統癱瘓。
備電管理功能完善：具備完善的備電充電和過放電保護功能。當主電正常且備電正常接入時，可自動對備用電池進行恒流充電，快充滿時自動轉入浮充狀態；當蓄電池電壓低于DC19V時，會切斷輸出繼電器關閉電池輸出，保護蓄電池。
故障報警與指示清晰：設有LED指示燈，可清晰指示電源運行、主電故障、備電故障、輸出故障等狀態，同時蜂鳴器可發出聲音提示電源處于故障狀態，便于工作人員及時發現和處理問題。
輸出容量合理：主電輸出有兩路，輸出1容量為DC27V、9A，輸出2容量為DC27V、3A，總?cè)萘繛镈C27V、12A，可滿足不同消防設備的供電需求。
環境適應性強：工作環境溫度為0°C～+40°C，相對濕度≤95%且不凝露，大氣壓強為86KPa～106KPa，能適應多種不同的工作環境，確保在各種復雜條件下穩定工作。
防護等級適宜：防護等級為IP30，可防止大于2.5mm之工具或物體侵入，如工具等，為電源盒提供一定的防護，減少外部因素對其的影響
三、TD0816消防主機電源盒參數
| 主電輸出容量 |
輸出 1 容量：DC 27V、9A |
| 輸出 2 容量：DC 27V、3A |
| 最大總?cè)萘浚篋C 27V、12A |
| 環境條件 |
環境溫度：0℃～ +40℃ |
| 相對濕度：≤95%，不凝露 |
| 大氣壓強：86 KPa～106 KPa |
| 電源 |
主電：AC（187V～242V），≤275W |
| 備電：DC24V/24Ah 密封鉛酸蓄電池（選配） |
| 外形尺寸 |
276.0mm×238.0mm×85.0mm |
| 防護等級 |
IP30 |
| 主、備電切換方式 |
無隙切換 |
四、TD0816消防主機電源盒工作原理
A、電流輸出及保護電源采用AC-DC模塊將220V市電轉換成DC27V后提供電壓至控制板上，電源管理MCU輸出驅動信號對繼電器進行啟動后，電源輸出端即有輸出，控制板配接有充電模塊電路，可對備用電池進行充電。
B、備電管理
I)過放電保護為防止蓄電池過度放電，當蓄電池電壓低于電池保護電壓（DC19V）時，切斷輸出繼電器將關閉電池輸出。
II)電池充電當主電正常且備電正常接入時，電源將自動對備用電池進行恒流充電，當備電快充滿時自動轉入浮充狀態。
III)主備電的切換當無主電時，管理MCU輸出信號驅動繼電器，將備電切換至電源輸出端。當主電恢復時，自動切換主電輸出，并對蓄電池進行充電。
五、TD0816消防主機電源盒功能介紹
A、LED指示電源運行狀態，有電源運行、主電故障、備電故障、輸出故障；蜂鳴器用于發出聲音提示電源處于故障狀態（輸出故障：3秒1響；主/備電
B、本電源可對主電、備電及輸出故障進行報警。當主電不存在時，報主電故障；當備電電壓低于22V時，報備電故障；當輸出端短路、過流時，報輸出故障。
六、TD0816消防主機電源盒外形尺寸圖及結構說明

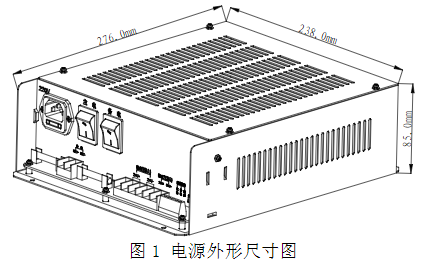

1、電源外形及尺寸如圖1所示(單位：mm)：
2、顯示指示說明：
a)系統運行：綠色，主電電源或備電電源接通時處于常亮狀態。
b)主電故障：黃色，無交流電時，主電故障燈點亮。
c)備電故障：黃色，蓄電池電壓低于22V或備電保險絲熔斷時，備電故障燈點亮。
d)輸出故障：黃色，輸出1端或者輸出2端短路、過流時，輸出故障燈點亮，蜂鳴器發出報警聲。
