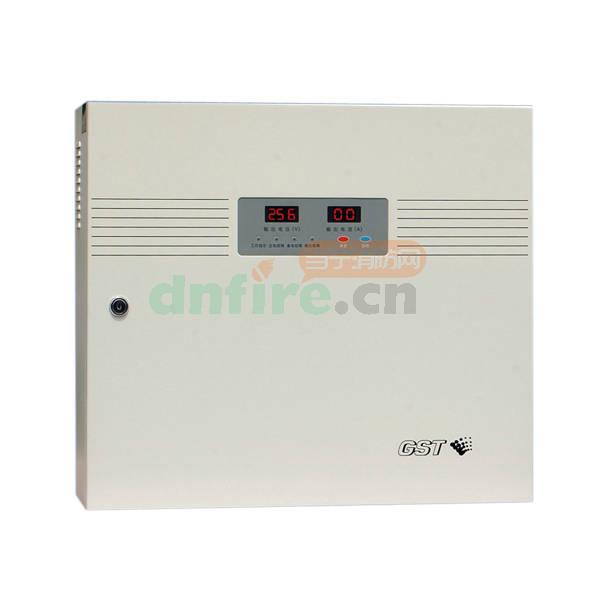

一、GST-DY-200A智能網絡電源箱概述
GST-DY-200A智能網絡電源箱（以下簡稱電源箱）是一種DC24V大容量現場電源輸出設備，主電及備電故障信號通過探測器總線向控制器上報，解決大電流設備現場供電時由于供電線路壓降造成的設備不能啟動的問題。電源箱自帶備電電池，市電網停電時，可自動切換備電。
二、GST-DY-200A智能網絡電源箱功能特點
1.電源箱自帶備電電池，采用CPU數碼顯示電壓及電流。CPU與硬件雙重檢測電壓及電流極限值，超值報警。硬件控制充電及主、備電切換，保證CPU死機不影響控制電路工作，浮充電源正常充電，當出現交流掉電時，備用電源自動導入為外部設備供電。
2.電源箱可對主電及輸出故障進行報警，當主電掉電時，報主電故障；當輸出發生短路、斷路或輸出電流大于8A時報輸出故障。
3.電源監控部分用來指示當前正在使用哪一路電源，正在使用電源的電壓值及浮充電源的現有電壓值，以及各類故障及狀態顯示。
4.將電源箱接入探測器總線，控制器定義電源箱后主電故障時報主電故障，備電故障時報故障。
5.本電源箱的編碼方式為電子編碼，該編碼方式簡便快捷，現場編碼時可利用本公司生產的GST-BMQ-1B型電子編碼器進行，編碼時將電子編碼器與電源箱的總線端子接好，即可進行操作。
1）地址碼讀出：按下“讀碼”鍵，屏幕上將顯示電源箱的地址碼。如讀碼失敗，屏幕將顯示“E”，按下“清除”鍵，顯示“0”，可重新操作。
2）地址碼寫入：輸入地址碼（1～242），按下“編碼”鍵，屏幕上將顯示“P”，表明地址碼已寫入，按下“清除”鍵，顯示“0”，可重新操作。如寫碼失敗，屏幕將顯示“E”，按下“清除”鍵，顯示“0”，可重新操作。
三、GST-DY-200A智能網絡電源箱技術參數
| 輸出容量 |
：額定容量：DC24V、6A；最大容量：DC24V、8A |
| 電源 |
主電為交流220V+10%-15% |
| 備電 |
內裝DC24V/24Ah密封鉛酸蓄電池 |
| 使用環境溫度 |
0℃～+40℃ |
| 相對濕度 |
≤95％，不凝露 |
| 外殼防護等級 |
IP30 |
| 外形尺寸 |
420mm×172mm×440mm |
四、GST-DY-200A智能網絡電源箱故障及維修處理
1.當智能網絡電源箱通電后，如果沒有輸出，可能是3.15A延時保險F1斷路或硅橋B1的2腳與地無輸出。
2.如輸出正常，而顯示板無顯示，檢查排線及顯示板CPU。
3.當發生輸出、主電、備電故障時，分別檢查輸出、主電、備電保險是否斷路。
五、GST-DY-200A智能網絡電源箱處理方案
1.在開機前必須檢查線路有無問題，如短路、開路、錯接等。
2.本產品需專人管理，嚴禁他人隨意觸動。
3.海灣公司負責本產品的維修，發現問題及時和海灣公司技術服務部聯系，用戶不得自行開蓋維修，否則后果自負。
六、GST-DY-200A智能網絡電源箱結構特征安裝與布線
GST-DY-200A型智能網絡電源箱外形尺寸和結構與GST-DY-200型智能電源箱相同。其安裝方法也相同。
其對外接線端子示意圖如圖
其中：
L、G、N：交流220V電源端子(G為機殼保護地線端子)
Z1、Z2：無極性信號二總線接線端子
+24V、GND：DC24V輸出端
布線要求：DC24V電源輸出線采用阻燃BV線，截面積≥4.0mm2（豎井內干線）或截面積≥2.5mm2
?。ㄆ矫嬷Ь€）；其它線路可采用阻燃RVS雙絞線，截面積≥1.0mm2。
