一、油浸變壓器排油注氮滅火設備概述
油浸變壓器排油注氮滅火設備是一種具有自動探測變壓器火災，可自動（或手動）啟動，控制排油閥開啟，排放部分變壓器油（排油泄壓），同時通過斷流閥切斷油枕（儲油柜）至變壓器的油路，并控制氮?dú)忉尫砰y開啟，向變壓器注入氮?dú)?，冷卻隔離變壓器油的防爆防火滅火設備。

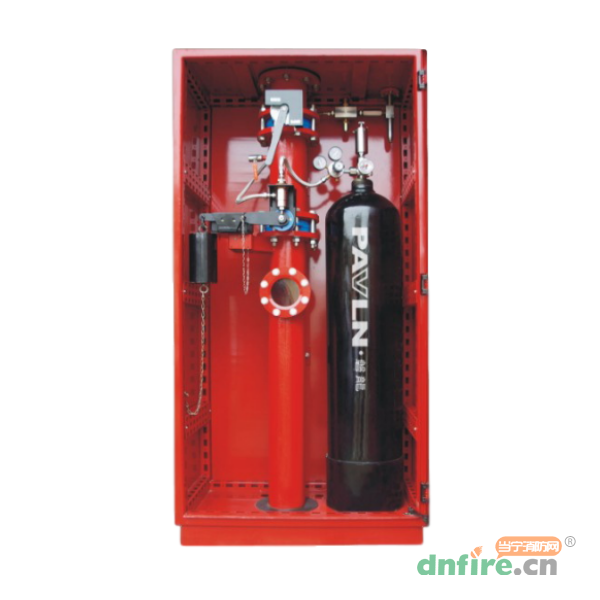

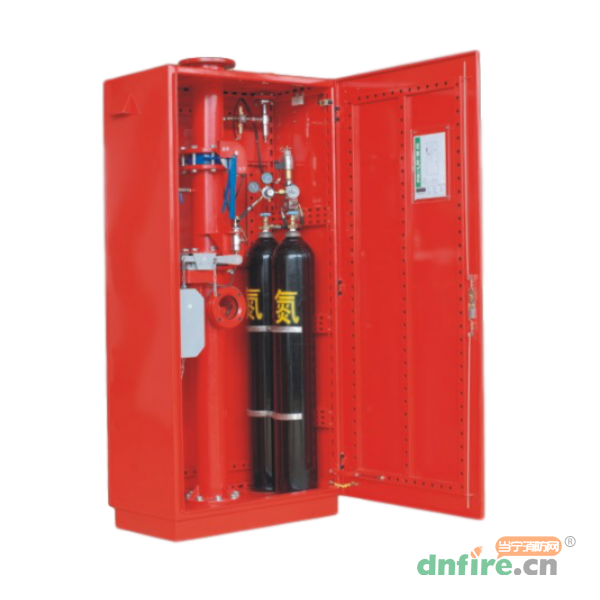

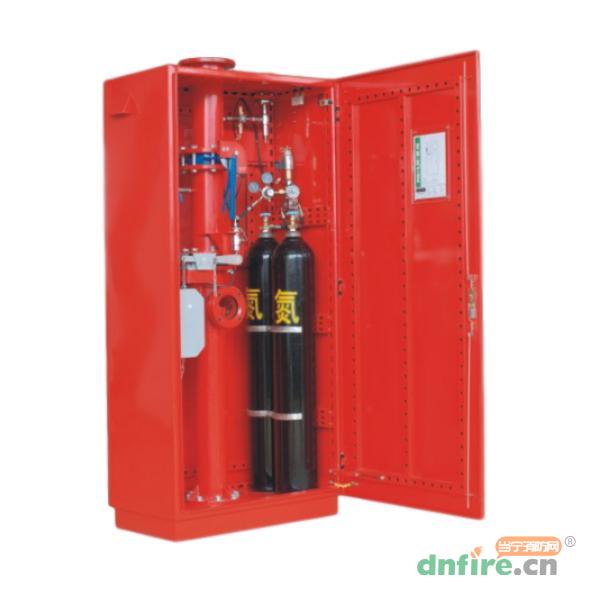

油浸變壓器排油注氮滅火設備由控制柜、消防柜、斷流閥、火災探測裝置、排油管路、注氮管路等組成，用于油浸式變壓器及油罐的具有防爆、防火和滅火功能的設備。排油管路連接在變壓器上部，通過排油閥控制系統排油泄壓，主要包括排油管道、排油閥、檢修閥、伸縮接頭等，排油閥的開啟杠桿配有重錘并由兩個電磁鐵控制，電磁鐵由控制系統控制開啟。注氮管路連接高壓氮?dú)馄考白儔浩鳎ㄟ^(guò)氮?dú)忉尫砰y控制向變壓器底部注入氮?dú)?，主要包括注氮管路、氮?dú)忉尫砰y、油氣隔離組件、流量調節閥等。其滅火機理是：當變壓器內部發生火災或爆炸危險，達到自動啟動條件，控制系統啟動重錘的電磁鐵，重錘帶動排油閥打開，開始排油，同時斷流閥自動關閉，切斷油枕向變壓器供油，變壓器油箱油位降低，油壓減輕，防止變壓器爆炸。經過數秒延時，控制系統再啟動氮?dú)忉尫砰y，高壓氮?dú)馄績?nèi)的氮?dú)馔ㄟ^(guò)注氮管路進入變壓器油箱底部，充入變壓器，充分?jǐn)嚢枳儔浩鲀?nèi)的變壓器油，使油溫降至燃點以下，避免火災危險。斷流閥的作用是油浸變壓器排油注氮滅火設備進行事故快速排油時，自動切斷油枕與變壓器之間的油流，防止“火上澆油”。
二、油浸變壓器排油注氮滅火設備性能參數
| 工作電源 |
供電電源DC220V |
| 消防柜中氮?dú)鈨?chǔ)存容器容積 |
1×80L |
| 消防柜中氮?dú)鈨?chǔ)存容器壓力 |
8～15MPa |
| 氮?dú)馄拷M安全泄放裝置動作壓力 |
21MPa |
| 減壓裝置出口的氮?dú)鈮毫?/td>
| 0.6MPa |
| 減壓裝置出口流量 |
60m3/h |
| 流量調節閥出口流量 |
≥200L/min |
| 火災探測器的形式 |
熔點合金；動作溫度：110℃±10℃ |
| 電磁驅動器參數 |
工作電壓DC220V，驅動力100N |
| 金屬軟管的工作壓力 |
15MPa |
| 排油管接口直徑 |
DN125 |
| 注氮管接口直徑 |
DN25 |
| 消防控制柜工作環境溫度范圍 |
0℃～50℃ |
| 消防柜工作環境溫度范圍 |
-40℃～60℃ |
| 工作環境相對濕度 |
40℃時相對濕度不大于85% |

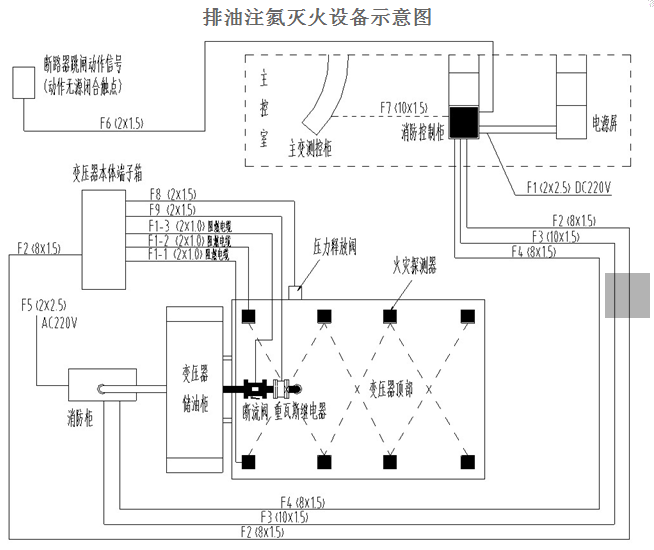

三、油浸變壓器排油注氮滅火設備示意圖
四、油浸變壓器排油注氮滅火設備滅火啟動介紹
自動防火滅火啟動：
“鎖控開關”處于自動位置，當“斷路器跳閘”、“重瓦斯動作”、“火警1”、“火警2”信號同時出現時，排油閥開啟排油，10秒后氮?dú)忉尫砰y開啟注氮。
自動防爆防火滅火啟動：
“鎖控開關”處于自動位置，當“斷路器跳閘”、“重瓦斯動作”、“壓力釋放閥動作”信號同時出現時，排油閥開啟排油，10秒后氮?dú)忉尫砰y開啟注氮。
手動防火滅火啟動：
當變壓器出現緊急險情，不論“鎖控開關”處于自動或手動位置，在“斷路器跳閘”和“重瓦斯信號”同時出現的條件下，同時按二個“緊急啟動”按鈕，排油閥開啟排油，10秒后氮?dú)忉尫砰y開啟注氮，也可根據現場實際需要，通過信號線與控制柜連接，實現遠程遙控防火滅火啟動。
