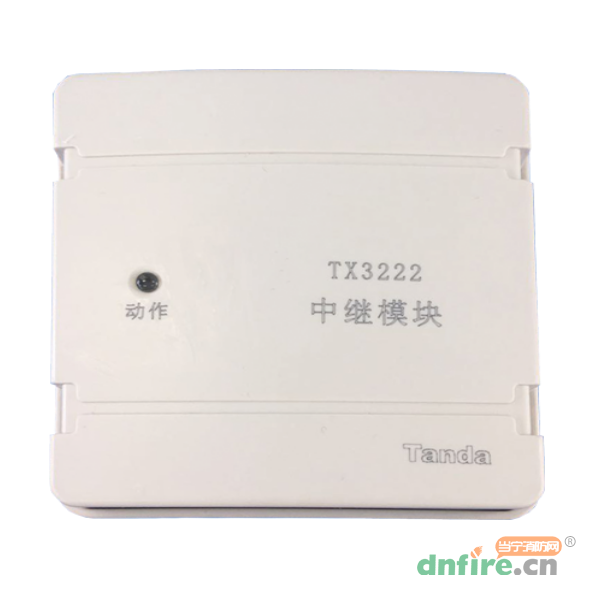

一、TX3222中繼模塊概述
TX3222中繼模塊（以下簡稱模塊）符合國家標準GB16806-2006《消防聯動控制系統》。本模塊主要用于監視非編碼探測器、防爆型探測器等現場設備的工作狀態，并將所監視設備的動作信號通過總線傳送給火災報警控制器。
本模塊外形美觀，采用插拔式結構，方便施工安裝；采用專用集成芯片，具有強大的分析判斷能力，可對所監視設備的狀態進行檢測，并通過指示燈給出狀態指示。
二、TX3222中繼模塊特點
采用專用集成芯片；
總線與輸入線采用隔離設計，減少外部干擾的影響；
軟硬件多級濾波，提高抗干擾能力；
插拔式結構設計，正面拆裝，工程使用方便。
三、TX3222中繼模塊參數
| 總線協議 |
T3協議 |
| 工作電壓 |
總線電壓：15～28V（脈沖電壓）
電源電壓：DC24V（20V～28V） |
| 工作電流 |
總線監視電流：≤1.0mA
總線動作電流：≤1.5mA
電源電流：<2.5mA（故障），3.0mA～16.0mA（正常），>17.0mA（火警）
P、N報警電流：≥17.0mA |
| 指示燈 |
動作指示燈：紅色（正常監視狀態閃亮一次，故障狀態閃亮兩次，動作狀態常亮） |
| 編碼方式 |
電子編碼（占一個總線地址點，編碼范圍在1～242之間任意設定） |
| 終端電阻 |
6.8KΩ |
| 線制 |
與火災報警控制器采用無極性二總線連接，與電源采用無極性電源線連接 |
| 接入數量 |
單個模塊接入非編碼設備總數量不可超過20個 |
| 使用環境 |
溫度：-10°C ~ 55°C
相對濕度：≤95%RH，不凝露 |
| 外形尺寸 |
86mm×86mm×33mm（含底座） |
| 重量 |
約92g（含底座） |

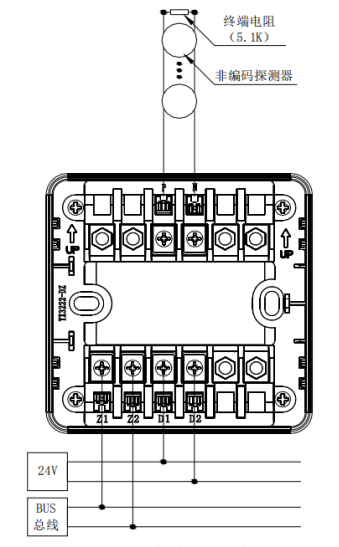

四、TX3222中繼模塊接線圖
Z1、Z2：總線信號輸入，無極性；
D1、D2：24V電源輸入，無極性；
P、N：監視信號輸入。

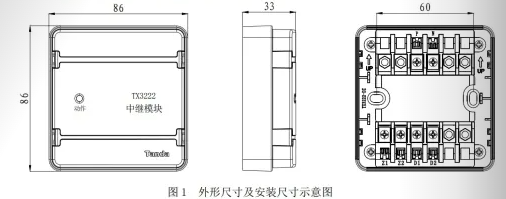

五、TX3222中繼模塊外形尺寸圖
