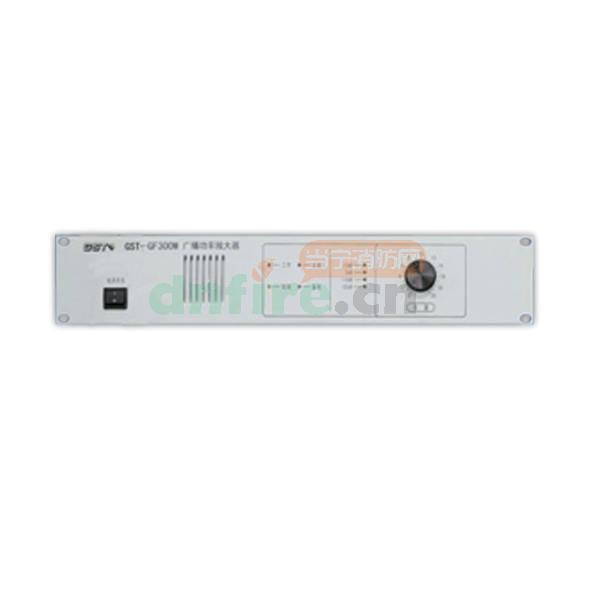

一、GST-GF300W廣播功率放大器概述
廣播功率放大器是消防應急廣播系統配套產品，它與相應的廣播音源設備和廣播終端設備等配合，實現消防現場的應急廣播功能。
GST-GF300W型廣播功率放大器功率為300W。
二、GST-GF300W廣播功率放大器主要技術指標
1、音頻輸入輸出：RCA音頻接口，其中一路RCA口，可以作為接收來自于音源設備的音頻輸出，另外一路可作為級聯下一臺功率放大器的音頻輸入。
2、保險管座：本機供電的交流保險（3A）
3、電源開關：控制本機的電源開關，在應急信號輸入時，本機的電源開啟不受此開關的控制
4、級聯輸入：RJ45接口內部控制專用接口，用于功率放大器的監聽控制，自檢控制
5、級聯輸出：RJ45接口，內部控制專用接口，用于廣播系統多臺設備的控制，如聯動多臺功率放大器
6、定壓輸出：功率放大器的音頻輸出廣播線
7、遙控接口：接受其它設備的聯動控制信號，為直流24V輸入，接入DC24V自動啟動本機至工作狀態，同時音頻輸出不受音量電位器的控制。無DC24V信號控制時本機的開啟受前面板的電源開關控制，音頻輸出受音量電位器的控制
8、過載接口：當本機出現異?；蛴捎谕獠枯敵鼍€短路時，致使本機過載燈常亮，由該接口輸出一個無源閉合接點信號。本機處于子恢復狀態下不輸出閉合接點信號
9、備用電源輸入：備用交流220V電源輸入接口
10、主用電輸入：主用交流220V電源輸入接口
三、GST-GF300W廣播功率放大器結構特征與安裝

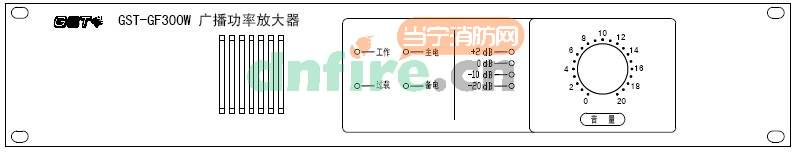

以GST-GF300W型廣播功率放大器為例進行說明，其外形及結構示意圖如圖：

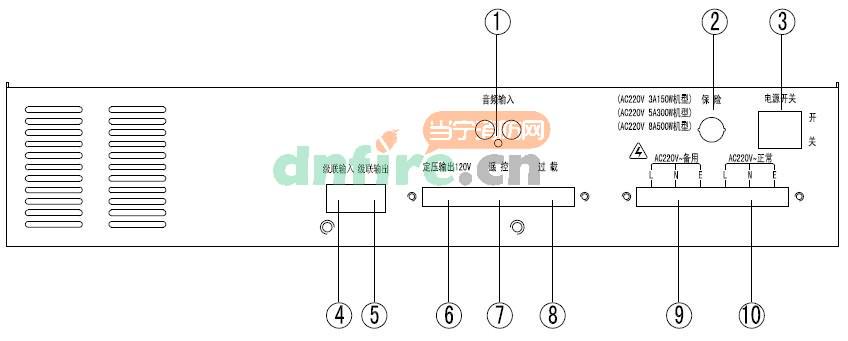

本廣播功率放大器采用標準插盤結構安裝，其后部示意圖如圖
其中系統內部接線：
○1音頻輸入輸出：RCA音頻接口，其中一路RCA口，可以作為接收來自于音源設備的音頻輸出，另外一路可做為級聯下一臺功率放大器的音頻輸入。
○2保險管座：本機供電的交流保險（3A、Ф5×20）。
○3電源開關：控制本機的電源開關，在應急信號輸入時，本機的電源開啟不受此開關控制。
○4級聯輸入：RJ45接口內部控制專用接口，用于功率放大器的監聽控制，自檢控制。
○5級聯輸出：RJ45接口，內部控制專用接口，用于廣播系統多臺設備的控制，如聯動多臺功率放大器。
○6定壓輸出：功率放大器的音頻輸出廣播線。
○7遙控接口：接收其它設備的聯動控制信號，為直流24V輸入，接入DC24V自動啟動本機至工作狀態，同時音頻輸出不受音量電位器的控制。無DC24V控制信號時本機的開啟受前面板的電源開關控制，音頻輸出受音量電位器控制。
○8過載接口：當本機出現異?；蛴捎谕獠枯敵鼍€短路時，致使本機過載燈常亮，由該接口輸出一個無源閉合接點信號。本機處于自恢復狀態下不輸出閉合接點信號。
○9備用電源輸入：備用交流220V電源輸入接口。
○10主用電源輸入：主用交流220V電源輸入接口。
1、如您在購物過程中遇到配送、支付、售后、購買等問題，請您參照
http://www.yqtse.cn/article-39.html 或發送郵件至webmaster@dangning.cn，我司客服會為您妥善處理；
2、JTY-GM-GST9611點型光電感煙火災探測器的產品問題，請您
點擊進入；
3、關于JTY-GM-GST9611點型光電感煙火災探測器安裝使用調試等問題，歡迎您來消防百事通的相關問題頻道與網友討論交流或咨詢管理員；
當寧消防網提醒您在收到貨物時要對貨物的外包裝進行檢查，如果因運輸過程中包裝有破損、開裂、雨淋等問題，您可以拒絕簽收！
服務承諾
當寧消防承諾：所售商品都是正品行貨，我們將嚴格按照國家三包政策，針對所售品履行保修、換貨和退貨的義務。企業客戶在提供《一般納稅人證書》、《營業執照》、《稅務登記證》、《開戶許可證》四類證件復印件后，可由當寧消防開具增值稅發票。開好后，會以快遞方式給您寄出。產品下單付款后，當寧消防物流部門會盡快發貨，十五個工作日內將貨物發出，特殊商品除外。我們還為您提供具有競爭力的商品價格和運費政策，請您放心購買！
注：因廠家會在沒有任何提前通知的情況下更改產品包裝、產地或者一些附件，本司不能確?？蛻羰盏降呢浳锱c當寧消防網圖片、產地、附件說明完全一致。只能確保為原廠正貨！并且保證與當時市場上同樣產品一致。若當寧消防網沒有及時更新，請大家諒解！
權利聲明
當寧消防網上的所有商品信息、產品圖片、購買評價等內容，是當寧消防網重要的經營資源，未經許可，禁止非法轉載使用。
關于我們
當寧消防網提供的商品保證正品，并提供正規的增值稅發票，貨物從發出之日起，質保一年，請放心購買。
關于發票
發票說明：當寧消防網所售商品均可提供正規發票。
發票抬頭：發票抬頭不能為空，您可在下單時，在“備注”處填寫您本人/他人的名字或公司名稱，發票一旦開出即不可更改、退換。如因客戶原因?qū)е碌陌l(fā)票抬頭錯誤，恕不能提供發票重開服務，敬請諒解。
簽收提醒
為了您的權益能夠得到有效的保障，請您在簽售貨物時務必對商品的型號、數量和外觀等內容進行核對驗收，并建議您盡量不要委托他人代為簽收，若由他人代為簽收商品且在沒有配送人員在場的情況下發生的驗貨行為，則視為您所訂購商品及包裝無任何問題。
退換貨
在保證產品包裝保存完好、配件、合格證、發票齊全的前提下，若您的產品出現質量問題，只需提供當時購買的訂單號，從產品發出之日起，一年內享受當寧消防免費的售后維修服務（配件除外、運費各半）。
特別提醒：
由于本店所售產品為工業品，一旦售出，概不退換，請購買前確認好型號，如確為產品本身質量問題，自簽收之日起，在保證產品包裝完好不影響二次銷售的情況下，可申請退換貨，謝謝您的支持！
自產品發出之日起1年內，如遇產品質量問題，請您聯系客服處理，經技術確認后，為您作維修處理（運費各半）。
【注意事項】
1.由于本店發錯產品，返回運費由我們承擔。
2.當寧所售均為全新品，為保護消費者利益，以下情況視為影響二次銷售：
1）物品上出現劃痕、裂縫；
2）物品上包裝破損或已通電使用；
3）密封產品原包裝打開；
4）其他可能影響二次銷售的；
3.以下情況不予以辦理維修：
1）過保產品（超過保質期的產品）；
2）人為損壞；
3）非我店售出產品；
4）經鑒定無法維修；
4.請在里面放置一張紙條，上面寫清楚故障描述、訂單號、原收件人的姓名、電話、收貨地址以及寄回物品清單。
APP下載
發布詢價單
問匿名用戶評論等級：
能gst-500w能提供電路圖紙嗎？
答管理員：
與外部設備接線圖可見頁面資料中的說明書。設備內部電路圖紙是沒有的
2021-04-14 20:15:02
問匿名用戶評論等級：
這個功放如果好幾臺在5級聯那里用網線串起來，喇叭是不是不管接那個功放都可以？
答管理員：
詳細可咨詢我們的服務人員，電話400-928-6119
2019-07-08 18:06:20
問匿名用戶評論等級：
GF300開啟位保護燈亮了，放不出音是什么問題求解！謝謝！
答管理員：
這問題可以電話聯系我們服務人員看看，電話400-928-6119
2019-04-17 17:24:05
問匿名用戶評論等級：
備電交流220v接囗接哪里?
答管理員：
在產品詳情頁介紹中的9\10兩個數字的接線端子，可以看下。
2018-09-17 22:34:25
問匿名用戶評論等級：
好
答管理員：
感謝您對GST-GF300W廣播功率放大器的關注和支持！
2016-06-23 10:49:19
問匿名用戶評論等級：
還好
答管理員：
感謝您對GST-GF300W廣播功率放大器的支持以及對我們平臺的關注！
2016-06-21 10:43:44
問匿名用戶評論等級：
GST-GF300W廣播功率放大器的300W是什么意思啊？
答管理員：
300W指的是功率，也可以體現為帶負載的能力。
2013-01-18 00:19:01
問蒲公英評論等級：
工作電壓多少??？
2012-03-02 21:12:22
