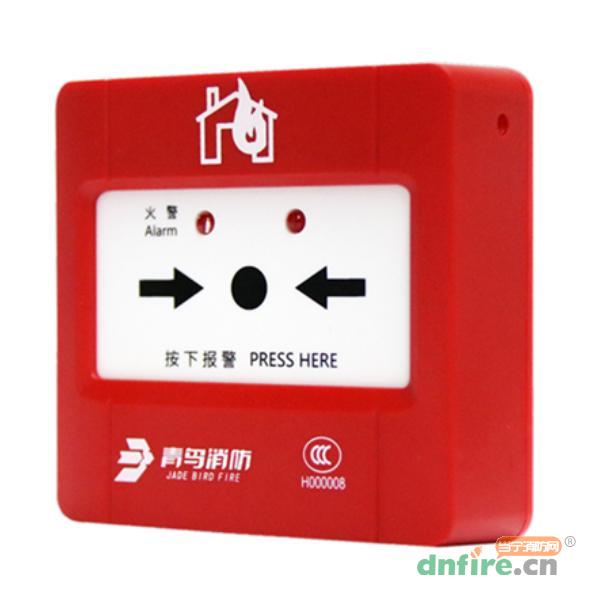

一、J-SAP-JBF4121B手動火災報警按鈕概述
J-SAP-JBF4121B手動火災報警按鈕由啟動開關及相應的處理電路組成，當有火警時，手動按下按鈕，按鈕開關閉合，報警信號通過回路總線傳到控制器，同時手動火災報警按鈕的火警指示燈由巡檢狀態的閃亮變?yōu)槌Ａ?，以顯示報警狀態。如果用戶通過本按紐的無源常開觸點控制現場的聲光警報裝置，則本按鈕按下時，無源常開觸點閉合，聲光警報裝置啟動。
內置微處理器，性能穩定。
采用SMT表面貼裝工藝，可靠性高，一致性好。
采用二總線制系統，無極性要求，在保證低功耗的同時使傳輸距離最遠達1000m。
電子編碼方式，可通過專用電子編碼器編址。
操作簡單，用手按下操作面板，即能實現向控制器報火警。
手動報警按鈕上的操作面板在按下后要將其復位必須使用與該按鈕配套的專用鑰匙。
手動報警按鈕采用新的卡扣結構、薄款設計。

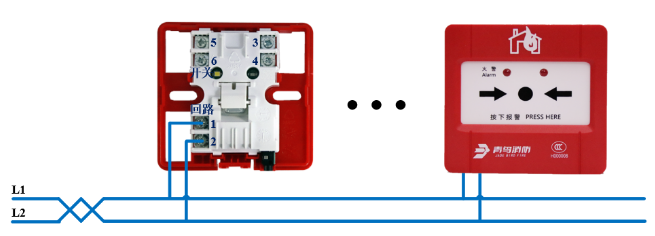

三、J-SAP-JBF4121B手動火災報警按鈕結構特征及布線
結構特征、安裝與布線
布線施工后，通過預埋盒或使用膨脹螺栓將底座固定在墻上，安裝孔距為60mm（兼容50mm安裝孔距）。
手動火災報警按鈕采用RVS2×1.5mm2雙絞線與控制器進行連接。
安裝之前用編碼器對其寫入相應地址碼(1-200)。
接線并檢查無誤后扣上上殼。
四、J-SAP-JBF4121B手動火災報警按鈕參數
| 型號 |
J-SAP-JBF4121B |
| 名稱 |
手動火災報警按鈕 |
| 品牌 |
青鳥消防 |
| 工作電壓 |
DC19-28V |
| 觸點容量 |
DC30V/0.1A |
| 監視電流 |
≤0.3mA（24V） |
| 啟動電流 |
≤1mA（24V） |
| 編碼方式 |
電子編碼器編碼 |
| 編碼范圍 |
1-200 |
| 確認燈 |
火警燈監視狀態瞬時閃亮，按下報警時紅色常亮（紅色） |
| 線制 |
二總線，無極性 |
| 工作溫度 |
-10℃~+55℃ |
| 貯存溫度 |
-30℃~+75℃ |
| 相對濕度 |
≤95%RH |
| 產品質量 |
95g |
| 外形尺寸 |
90長×86寬×28.5高mm |

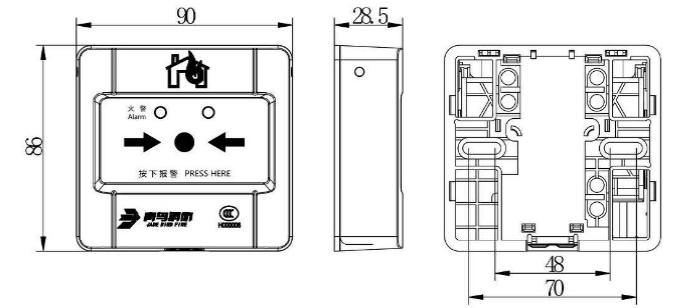

四、J-SAP-JBF4121B手動火災報警按鈕外形尺寸

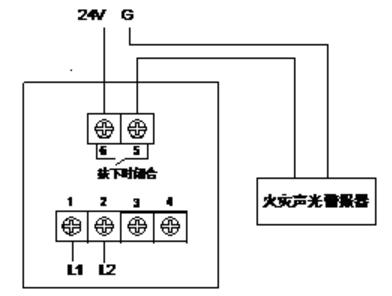

五、J-SAP-JBF4121B手動火災報警按鈕接線圖
端子1和2分別接回路二總線L1和L2，不分極性。
端子5、6正常時為常開觸點，手動火災報警按鈕按下時閉合，可用來控制現場聲光警報裝置，嚴禁使用此觸點控制大功率設備和強電設備。
