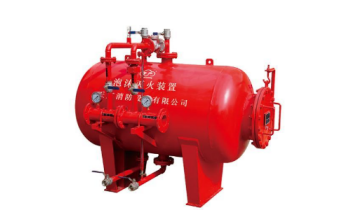

一、壓力式泡沫比例混合裝置概述
壓力式泡沫比例混合裝置主要有罐體、膠囊、比例混合器、進水管路、出液管、排水閥、排污閥、安全閥、壓力表組成。每個管路均安裝有閥門、進水管線上裝有壓力表，膠囊裝在罐體內，其內腔和罐腔是各自獨立的。壓力式泡沫比例混合裝置是用來儲存泡沫滅火劑，并通過壓力式比例混合器的作用，將消防供水置換裝置內儲存的泡沫滅火劑，并與供水按一定的比例混合形成泡沫混合液的裝置。
壓力式泡沫比例混合裝置按儲罐的結構形式分為：臥式比例混合裝置和立式比例混合裝置；按比例混合器的個數分為：單比例混合器混合裝置和多比例混合器（2只或是4只或是多只）混合裝置。
PHYM系列壓力式泡沫比例混合裝置由罐體、比例混合器兩部分組成。裝置利用消防供水將罐體膠囊中存儲的泡沫液置換出來，并通過比例混合器按一定的比例與水混合形成泡沫混合液。

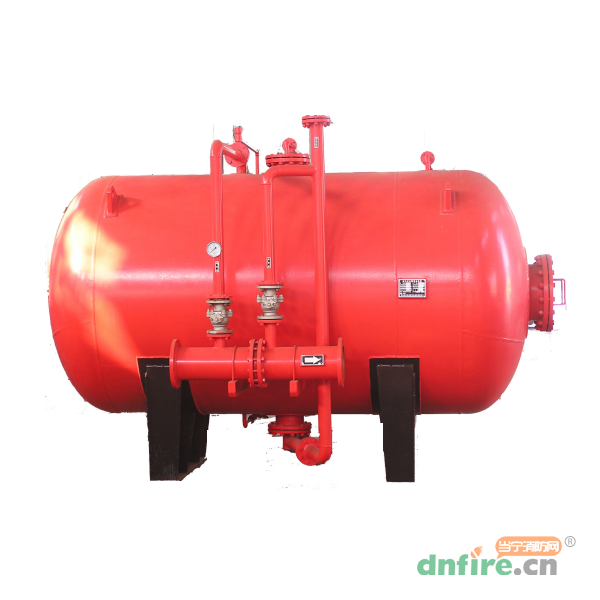

壓力式泡沫比例混合裝置分為臥式結構、立式結構。比例混合器可以與罐體分體安裝，也可根據要求加裝比例混合器，構成多比例混合器的配置，同時或交替供給泡沫混合液。可使用手動操作，也可以安裝自動化控制系統進行自動/遠程操作。用戶可以根據實際配置的需要和安裝空間的位置進行選擇。
壓力式比例合裝安裝、使用、維護簡易，造價經濟、性能穩定可靠。適用于原油及成品油庫泡沫站泡沫液儲量需求小于5000L以及化工罐區、地下車庫閉式泡沫噴淋系統等其它混合液流量需求小于120L/s或泡沫液儲量需求小于等于10000L的泡沫滅火系統。
二、壓力式泡沫比例混合裝置工作原理

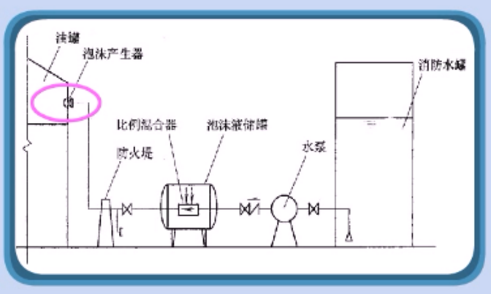

壓力式泡沫比例混合裝置主要由帶膠囊的泡沫液壓力儲罐與利用文丘里原理制成的PHYM型壓力式比例混合器組成，當系統管網中的水流經比例混合器減壓孔板時，在孔板的前后會形成壓差。壓高處的一部分水（3%或6%）通過泡沫罐的進水管進入罐內，擠壓膠囊，將膠囊中的泡沫液通過泡沫罐的出液管擠壓至比例混合器低壓處與水混合形成泡沫混合液，形成的泡沫混合液輸出到泡沫產生設備（中、低、高倍數泡沫產生器，泡沫槍，泡沫炮等）與空氣混合產生泡沫滅火。
三、壓力式泡沫比例混合裝置特點
1、泡沫罐混合比例相當穩定、準確可靠，可提供高質量的泡沫混合液。
2、泡沫罐壓力降損最小，噴射的泡沫滅火劑能量大，穿透能力強。能迅速撲滅火災。
3、節約泡沫液，降低滅火成本。由于泡沫罐的膠囊將泡沫液與水隔開,泡沫液一次未用完,下次可繼續使用,而且混合精度穩定、可靠。
四、壓力式泡沫比例混合裝置適用范圍
壓力式泡沫比例混合裝置適用范圍廣，無論高、中、低倍數泡沫滅火劑均可使用。自動泡沫滅火系統泡沫比例混合裝置既可用泡沫噴頭，也可用灑水噴頭。

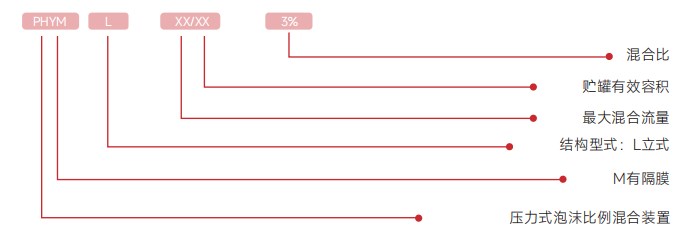

五、壓力式泡沫比例混合裝置常見型號
| 型號 |
混合比(%) |
流量范圍(L/s) |
工作壓力范圍（MPa) |
壓力降(MPa) |
儲罐容積(L) |
比例混合器通徑 |
結構型式 |
| PHYM24/10 (3%) |
3 |
3~24 |
0.6~1.6 |
≤0.15 |
1000 |
100 |
臥式 |
| PHYM24/20 (3%) |
3 |
3~24 |
0.6~1.6 |
≤0.15 |
2000 |
100 |
臥式 |
| PHYM120/10 (3%) |
3 |
8~120 |
0.6~1.6 |
≤0.15 |
1000 |
150 |
臥式 |
| PHYM120/20 (3%) |
3 |
8~120 |
0.6~1.6 |
≤0.15 |
2000 |
150 |
臥式 |
| PHYM120/30 (3%) |
3 |
8~120 |
0.6~1.6 |
≤0.15 |
3000 |
150 |
臥式 |
| PHYM120/40 (3%) |
3 |
8~120 |
0.6~1.6 |
≤0.15 |
4000 |
150 |
臥式 |
| PHYM120/50 (3%) |
3 |
8~120 |
0.6~1.6 |
≤0.15 |
5000 |
150 |
臥式 |
| PHYM32/10 (6%) |
6 |
10~32 |
0.6~1.2 |
≤0.15 |
1000 |
100 |
臥式 |
| PHYM32/20 (6%) |
6 |
10~32 |
0.6~1.2 |
≤0.15 |
2000 |
100 |
臥式 |
| PHYM32/30 (6%) |
6 |
10~32 |
0.6~1.2 |
≤0.15 |
3000 |
100 |
臥式 |
| PHYM48/30 (3%) |
3 |
12~48 |
0.6~1.2 |
≤0.15 |
3000 |
150 |
臥式 |
| PHYM48/50 (6%) |
6 |
12~48 |
0.6~1.2 |
≤0.15 |
5000 |
150 |
臥式 |
| PHYM64/40 (6%) |
6 |
16~64 |
0.6~1.2 |
≤0.15 |
4000 |
150 |
臥式 |
| PHYM64/50 (3%) |
3 |
16~64 |
0.6~1.2 |
≤0.15 |
5000 |
150 |
臥式 |
| PHYM64/60 (6%) |
6 |
16~64 |
0.6~1.2 |
≤0.15 |
6000 |
150 |
臥式 |
| PHYM80/80 (6%) |
6 |
24~80 |
0.6~1.2 |
≤0.15 |
8000 |
150 |
臥式 |
| PHYM100/80 (3%) |
3 |
24~100 |
0.6~1.2 |
≤0.15 |
8000 |
150 |
臥式 |
| PHYM100/100 (3%) |
3 |
24~100 |
0.6~1.2 |
≤0.15 |
10000 |
150 |
臥式 |
| PHYM100/100 (6%) |
6 |
24~100 |
0.6~1.2 |
≤0.15 |
10000 |
150 |
臥式 |
| PHYML24/05 (3%) |
3 |
3~24 |
0.6~1.6 |
≤0.15 |
500 |
100 |
立式 |
| PHYML24/07 (3%) |
3 |
3~24 |
0.6~1.6 |
≤0.15 |
700 |
100 |
立式 |
| PHYML120/10 (3%) |
3 |
8~120 |
0.6~1.6 |
≤0.15 |
1000 |
150 |
立式 |
| PHYML120/15 (3%) |
3 |
8~120 |
0.6~1.6 |
≤0.15 |
1500 |
150 |
立式 |
| PHYML120/20 (3%) |
3 |
8~120 |
0.6~1.6 |
≤0.15 |
2000 |
150 |
立式 |
| PHYML120/30 (3%) |
3 |
8~120 |
0.6~1.6 |
≤0.15 |
3000 |
150 |
立式 |
| PHYML32/10 (3%) |
3 |
3~32 |
0.6~1.2 |
≤0.15 |
1000 |
100 |
立式 |
| PHYML32/20 (3%) |
3 |
3~32 |
0.6~1.2 |
≤0.15 |
2000 |
100 |
立式 |
*需要其他型號請聯系
