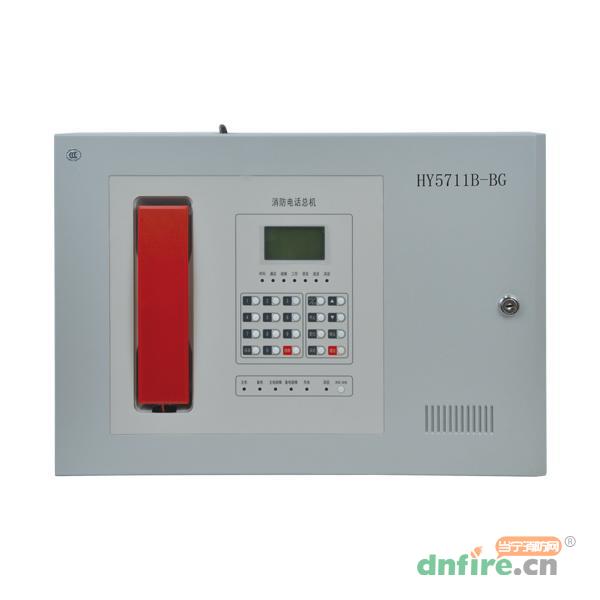

一、HY5711B-BG總線消防電話總機產品概述
HY5711B-BG兩總線消防電話系統是消防專用通訊設備，由HY5711B-BG兩總線消防電話總機、HY5716B總線消防電話分機、HY5714B總線消防電話插孔、外供的220V交流電源及內部24V備用電源共同構成。該系統具有以下性能特點：
1、系統設計為獨立系統設計，可以方便的安裝在任意墻壁上，并對主電220V及內部24V備電狀態時時監控，如有異常及時的進行聲光報警。
2、采用兩總線控制。總機與電話分機及電話插孔之間采用兩總線連接，使得系統布線達到最小化，工程施工簡單。兩根總線區分正負極性，最大傳輸距離達1500米。
3、系統容量。在兩總線上最多可監控30部總線分機或插孔。同時，單個總線插孔最多可以擴展10個非總線插孔，總線上最多可擴展100個非編碼插孔。
4、系統設計為獨立系統設計，可以方便的安裝在任意墻壁上，并對主電220V及內部24V備電狀態時時監控，如有異常及時的進行聲光報警。
5、系統實時自動巡檢，及時檢測出分機故障和線路故障。
6、系統總機采用液晶漢字圖形顯示。通過顯示漢字菜單及漢字提示信息，可以直觀的顯示各項功能操作及通話呼叫狀態，使用便利。
7、總機可以存儲9小時以上的通話錄音，及500條記錄，能準確記錄每部分機呼叫、通話發生的時間、類型及通話內容。
二、HY5711B-BG主要技術參數
| 電源 |
交流（220V）85%-110%范圍內,最大工作電流約0.13A，內部直流備電24V |
| 總線線路電阻 |
最大不超過70歐姆（包括導線電阻和連接點接觸電阻） |
| 總線容量 |
最多30個編碼地址（由編碼開關按二進制方式設置） |
| 總線長度 |
最大1500米 |
| 分機耗電 |
監視電流＜1mA
通話電流＜30mA
|
| 話音頻率范圍 |
300～3400Hz |
| 話音傳輸損耗 |
＜5dB |
| 工作環境 |
環境溫度：0～40℃
相對濕度：≤95%
|
| 電話總機的外形結構 |
采用壁掛式結構
寬度：500mm
高度：350mm
厚度：110mm
|
三、HY5711B-BG總線消防電話總機系統構成

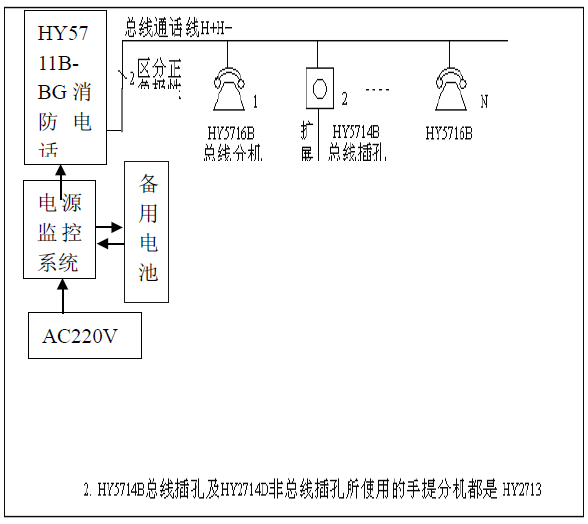

HY5711B-BG總線消防電話系統由HY5711B-BG總線消防電話總機HY5716B總線消防電話分機、HY5714B總線消防電話插孔等組成。
系統需要外部提供交流220電壓，所需內部電源容量為DC24V/4A兩節。由圖可見，系統由中央控制單元（包括：系統軟件、CPU及譯碼電路等）進行總體控制。由面板的液晶顯示屏、指示燈及按鍵等構成應用界面。由錄音放音電路、音頻放大電路及喇叭構成了音頻的錄音放音處理。由通話電路、總線收發電路及總線信號處理電路構成了總線控制接口電路。
四、HY5711B-BG總線消防電話總機系統布線
消防電話系統中，線路傳輸?shù)脑捯粜盘?hào)是小幅度的模擬信號，極易受到空間輻射、報警系統、廣播系統等信號干擾，所以現場布線時，電話系統的穿線管道應獨立敷設，不要同報警系統、廣播系統等線路同管穿線，以保證清晰的話音質量。

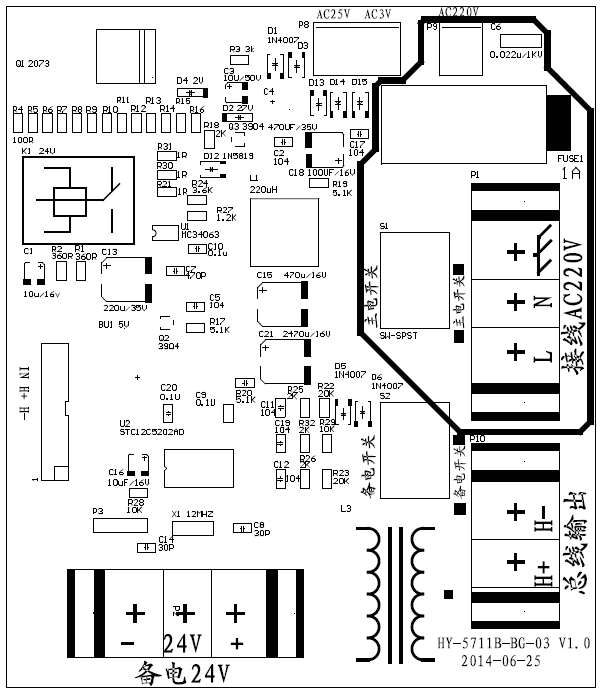

系統布線采用的導線宜選用截面積不小于1.0mm2的屏蔽雙色雙絞線。從電話總機至最遠端的分機，線長不要超過1500米;線路電阻（包括導線電阻和連接點接觸電阻）最大不超過70歐姆。接線時，屏蔽層導線應連接到總機輸出端子的“機殼接地”端。
“總線通話H+H-”連接總線分機和插孔，接線時分正負極性,“交流電源220V和機殼”連接保護地等。具體如下圖所示：
