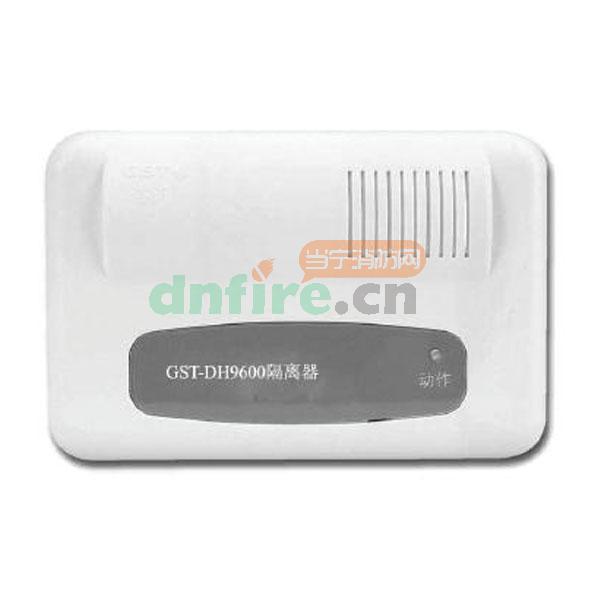

一、GST-DH9600總線隔離器概述
GST-DH9600隔離器（以下簡稱隔離器），主要用于隔離總線上發生短路的部分，保證總線上的其它設備正常工作。待故障修復后，隔離器可自行將被隔離出去的部分重新納入系統。并且，使用隔離器便于確定總線發生短路的位置。
二、GST-DH9600總線隔離器特點
總線短路故障排除后，可自動將被隔離出去的部分重新納入系統
輸入、輸出信號無極性
三、GST-DH9600總線隔離器參數
| 動作電流 |
50mA |
| 動作指示燈 |
紅色（正常監視狀態不亮，動作時常亮） |
| 負載能力 |
總線 24V，50mA，最多可接入 15 個編碼設備 |
| 使用環境 |
溫度：-10°C～+50°C；相對濕度≤95%，不凝露 |
| 外形尺寸 |
120mm×80mm×43mm（無安裝支架），155mm×80mm×60mm（含安裝支架） |
| 殼體材料和顏色 |
ABS，象牙白 |
| 外殼防護等級 |
IP30 |
| 重量 |
約 175g（帶底殼） |
| 安裝孔距 |
65mm（隔離器），140mm（安裝支架） |

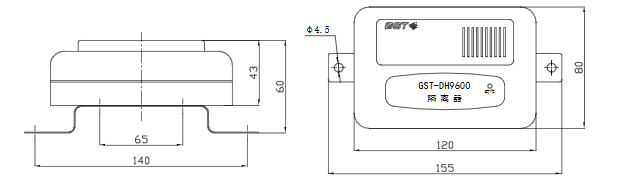

四、GST-DH9600總線隔離器外形尺寸圖
GST-DH9600總線隔離器外形示圖如下圖所示：
五、GST-DH9600總線隔離器接線端子及布線

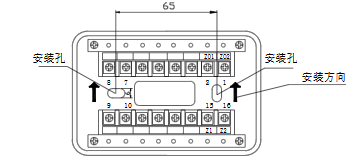

GST-DH9600總線隔離器端子示意圖如下圖所示：
其中:
Z1、Z2：無極性信號二總線輸入端子；
ZO1、ZO2：無極性信號二總線輸出端子。
GST-DH9600總線隔離器布線要求：
直接與信號二總線連接，無需其它布線?？蛇x用截面積≥1.0mm2的阻燃RVS雙絞線。
