一、鼎信消防廣播音箱系列產品
| 名稱及型號 |
編碼/非編碼 |
安裝方式 |
| TS-GY-7611消防廣播音箱 |
編碼 |
吸頂式 |
| TS-GY-7612消防廣播音箱 |
非編碼 |
吸頂式 |
| TS-GY-7613消防廣播音箱 |
編碼 |
明裝式、壁掛式 |
| TS-GY-7614 防廣播音箱 |
非編碼 |
明裝式、壁掛式 |
| TS-GY-7621消防廣播音箱 |
編碼 |
吸頂式 |
| TS-GY-7623 消防廣播音箱 |
編碼 |
明裝式、壁掛式 |
二、鼎信消防廣播音箱產品特點
1、獨有的兩總線連接，廣播音箱電源、通信、音頻信號共用兩線傳輸，降低布線成本，方便接線。
2、電子編碼方式，可以通過TS-BM-9502專用電子編碼器進行編碼，操作簡單快捷。
3、編碼廣播音箱內置拓展端子，可以實現對非編碼廣播音箱的拓展，最多拓展50個非編碼廣播音箱。
4、完善的保護功能，可以實現對拓展線路短路、斷路的檢測，并上報控制器。
5、具有吸頂、明裝和壁掛三種安裝方式，安裝簡單方便。
6、寬音頻響應，靈敏度高。
三、鼎信消防廣播音箱技術特性
| 工作電壓 |
DC16V～DC28V（編碼廣播音箱） |
| 靜態電流 |
≤5mA（編碼廣播音箱） |
| 頻率特性 |
80Hz~8KHz |
| 音頻電壓 |
AC120V |
| 輸入阻抗 |
4.8kΩ |
| 輸出功率 |
3W |
| 靈敏度 |
96±3dB |
| 線制 |
與控制器無極性二總線連接 |
| 顏色 |
白色 |
| 外形尺寸 |
φ190.0mm×69.0mm（適用于TS-GY-7611、TS-GY-7612、TS-GY-7621）
φ201.0mm×57.5mm（適用于TS-GY-7613、TS-GY-7614、TS-GY-7623）
|
| 使用環境 |
溫度：-10℃～+55℃
相對濕度：≤95%，不凝露
|
| 執行標準 |
GB 16806-2006《消防聯動控制系統》 |
四、鼎信消防廣播音箱結構特征

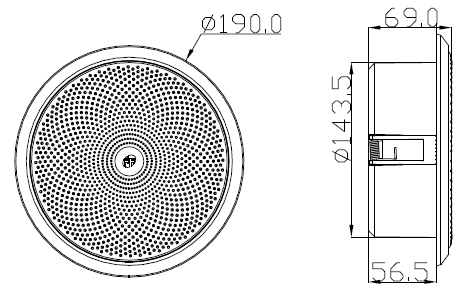

TS-GY-7611、TS-GY-7612、TS-GY-7621外形示意圖如下：

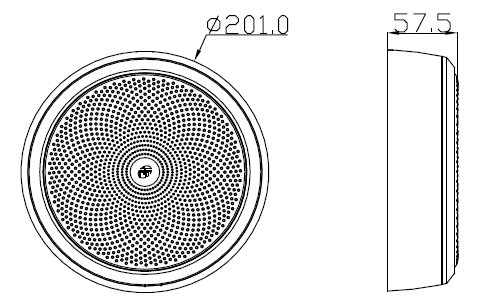

TS-GY-7613、TS-GY-7614、TS-GY-7623外形示意圖如下：
編碼廣播音箱上蓋有“M”標識，非編碼廣播音箱上蓋無“M”標識。
五、鼎信消防廣播音箱安裝與接線

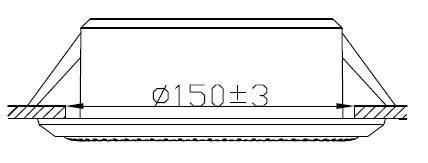

TS-GY-7611、TS-GY-7612采用吸頂式安裝，安裝前需要制作安裝孔，安裝孔尺寸為φ150±3mm。
安裝時保證廣播音箱前蓋牢固，然后將音箱卡扣卡入安裝孔內。具體安裝示意圖如下圖所示。

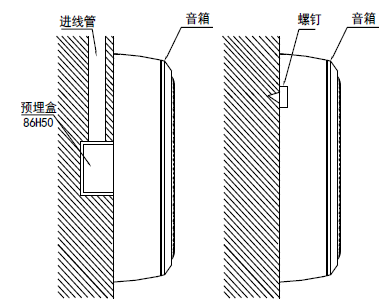

TS-GY-7613、TS-GY-7614兼容明裝式和壁掛式安裝。明裝式安裝孔為B孔，安裝在86盒上即可；壁掛式安裝孔采用A、B任意一種即可（若現場預埋86盒，可使用B孔進行安裝；若沒有預埋86盒，可使用A孔進行安裝）。具體安裝示意圖如下圖所示。
編碼廣播音箱4P端子B1、B2接口為廣播總線接口，與消防應急廣播設備廣播總線相連接；E1、E2接口為廣播拓展接口，可配接非編碼廣播音箱，當不接非編碼廣播音箱時需并接51kΩ插件電阻。
非編碼廣播音箱2P端子E1、E2接口為廣播支線連接端口，可配接在青島鼎信消防安全有限公司生產的編碼音箱拓展接口下使用。同時應在最遠端的非編碼廣播音箱E1、E2接口處并接51kΩ插件電阻。
六種廣播音箱總線宜選用RVVP-2×1.5mm²或以上屏蔽線，單獨穿金屬管或阻燃管敷設。
