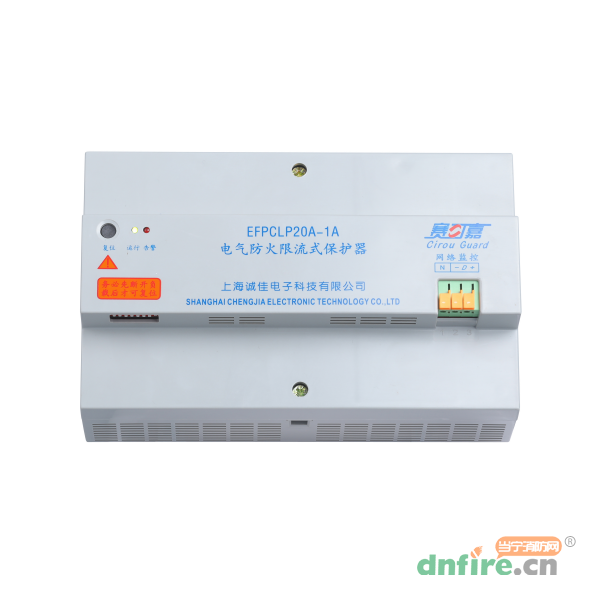

一、EFPCLP20A-1A電氣防火限流式保護器概述
電氣防火限流保護器使用時串接在電氣分路開關與用電器負載之間的電氣線路中，能實現檢測電氣線路中電流故障并執行限流保護。
二、EFPCLP20A-1A電氣防火限流式保護器產品功能
1．微秒級短路限流保護功能產品能實時檢測用電線路電流，一旦發生短路故障，能在150微秒內實現快速限流保護，有效抑制了因短路電流過大所引起的電氣火災危害。
2．當被保護線路的電流超過額定電流處于過載狀態、且過載持續時間超過設定時間（3-60秒）時，保護器即可執行過載報警與限流保護。
3．當保護器工作環境溫度或機內元件溫度超過所設定溫度值時，保護器即可執行超溫保護功能。
4．保護器執行限流保護時，能發出聲光報警指示。
5．保護器內置遠程計算機數據接口，符合RS－485接口協議，可以將多臺保護器與計算機聯網，能夠?qū)崿F(xiàn)計算機實時監控、統計查詢與追溯功能。
三、EFPCLP20A-1A電氣防火限流式保護器應用場所
EFPCLP20A-1A電氣防火限流式保護器適用于各種用電場所，如學校、醫院、寺廟、會展、賓館、娛樂場所、商場、住宅、倉庫、電動車充電站及工廠等。此產品亦可向石油、化工、汽車、輪船、航空等領域作電氣防火的延伸開發。
四、EFPCLP20A-1A電氣防火限流式保護器技術參數
| 型號 |
EFPCLP20A-1A |
| 名稱 |
電氣防火限流式保護器 |
| 額定電流 |
20A |
| 工作環境 |
單相電源220V±10% 50Hz |
| 工作溫度-10 ~＋40ºC |
| 相對濕度 ≤ 90% |
| 額定電流下壓降 |
≤0.5V |
| 額定電流下溫升 |
≤35 ºK |
| 短路保護整定電流Is |
85A±10% (典型值） |
| 短路保護限流動作時間 |
≤ 150μS /阻性負載 |
| 過負荷保護電流 |
＞23A |
| 過負荷保護動作時間 |
3 - 60 S |
| 機內超溫報警限流值 |
≥75ºC |
| 聯機數據串行接口 |
RS-485 |
| 執行標準 |
Q/SEHY3-2014 |

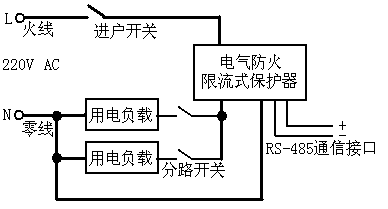

五、EFPCLP20A-1A電氣防火限流式保護器接線示意圖
六、EFPCLP20A-1A電氣防火限流式保護器安裝與使用
1．EFPCLP20A-1A電氣防火限流式保護器串聯在用戶火線進線和用電負載之間，連接線應使用截面積2.5-4mm2的絕緣銅導線。保護器安裝于室內集中控制開關箱內，小容量用戶也可安裝于小型家用配電箱內的35mm標準DIN導軌上。安裝場所應無嚴重影響保護器絕緣的氣體、化學性沉淀物及其他易爆、易腐蝕性介質。注意環境溫度和產品散熱通風。
2．保護器使用時上電后，系統進入自檢狀態，LED紅綠指示燈閃爍幾秒鐘后，當聽到蜂鳴器“嘀嘀”兩聲后，LED指示燈紅燈熄滅，綠燈常亮，表示自檢正常，產品處于正常工作狀態。
3．EFPCLP20A-1A電氣防火限流式保護器內部帶有交流電，嚴禁非專業人員擅自打開機殼。使用本產品的被保護電路，在發生過負荷、短路故障而限流保護期間，用戶線路中仍有可能帶有較高的交流電壓，故不允許隨意觸碰用電線路的金屬部分。當發生短路限流報警時，應斷開所有的負載分路開關后，按下保護器的復位按鈕進行復位，待保護器完成自檢，正常供電后依次合上各分路開關。當合上某一分路開關時保護器再次發出限流報警，根據聲光顯示狀態即可判斷該分路故障的性質。應斷開該分路開關，檢查該分路電氣線路，將故障排除之后，即可合上該分路開關供電。當某一分路發生過載故障報警時，應減少大功率負載,在不超過該回路的額定功率后，按下保護器復位按鈕，即可恢復正常供電。
4．當發生機體超溫限流保護時，表明此時負載電流過大或是環境溫度過高、通風散熱不良等原因所致，應采取加強通風散熱，待機體內部溫度降低后，按下復位鍵恢復供電。
5．EFPCLP20A-1A電氣防火限流式保護器一般無需特殊保養和維護，僅需注意防水、防塵和通風散熱即可。
