一、J-EI6034中繼模塊性能特點
·電子編碼，唯一ID，控制器在線編址或編碼器設地址，自動登錄，安裝調試方便。
·J-EI6034中繼模塊內含CPU和智能軟件，智能化程度高。四線制無極性，插拔式結構，接線方便，外形美觀。
·J-EI6034中繼模塊可接收兩線制電流型非編碼探測器、J-SAP-EI6023型消火栓按鈕等外部設備的報警信號；可與S2004型齊納安全柵一同配接本安型非編碼火災探測器（電流型）、消火栓按鈕等外部設備，應用于防爆火災探測場所。
·J-EI6034中繼模塊可檢測配接的非編碼火災探測器的狀態信息（正常、斷線、火警）及DC24V電源斷線故障。輸出可復位的電源供非編碼火災探測器使用，有“火警”燈可直觀指示巡檢與報警狀態，“故障”燈可直觀指示斷線故障。

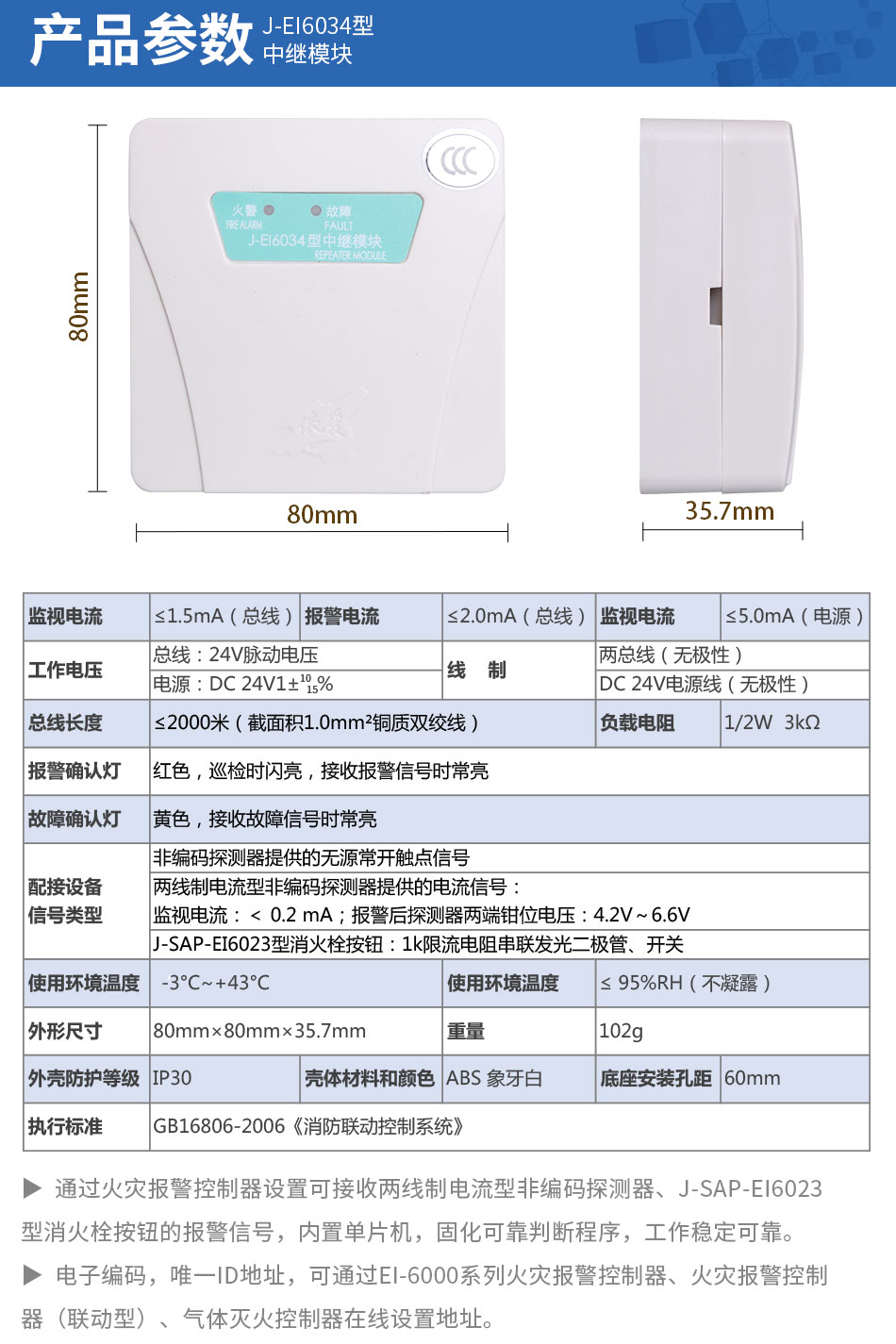

二、J-EI6034中繼模塊技術指標
| 使用環境溫度 |
-10°C～50°C |
| 使用環境濕度 |
≤95%RH（不凝露） |
| 總線工作電壓 |
24V脈動電壓 |
| 線制 |
兩總線（無極性） |
| 24V電源 |
DC24V±1015% DC24V電源（無極性） |
| 監視電流 |
≤1.5mA（總線）
≤5.0mA（DC24V電源）
|
| 總線長度 |
≤2000m |
| 報警電流 |
≤2.0mA（總線） |
| 負載電阻 |
1/4W3kW（紅色套管） |
| 外殼防護等級 |
IP30 |
| 報警確認燈 |
紅色，巡檢閃亮，報警常亮 |
| 故障確認燈 |
黃色，接收故障信號時常亮 |
三、J-EI6034中繼模塊安裝與接線

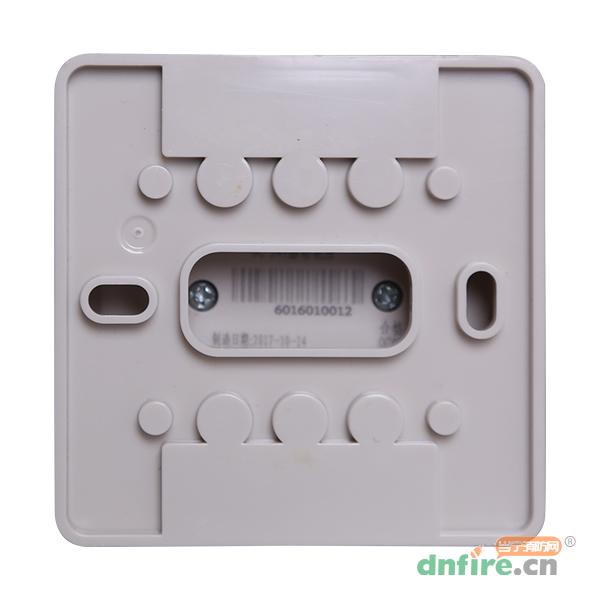

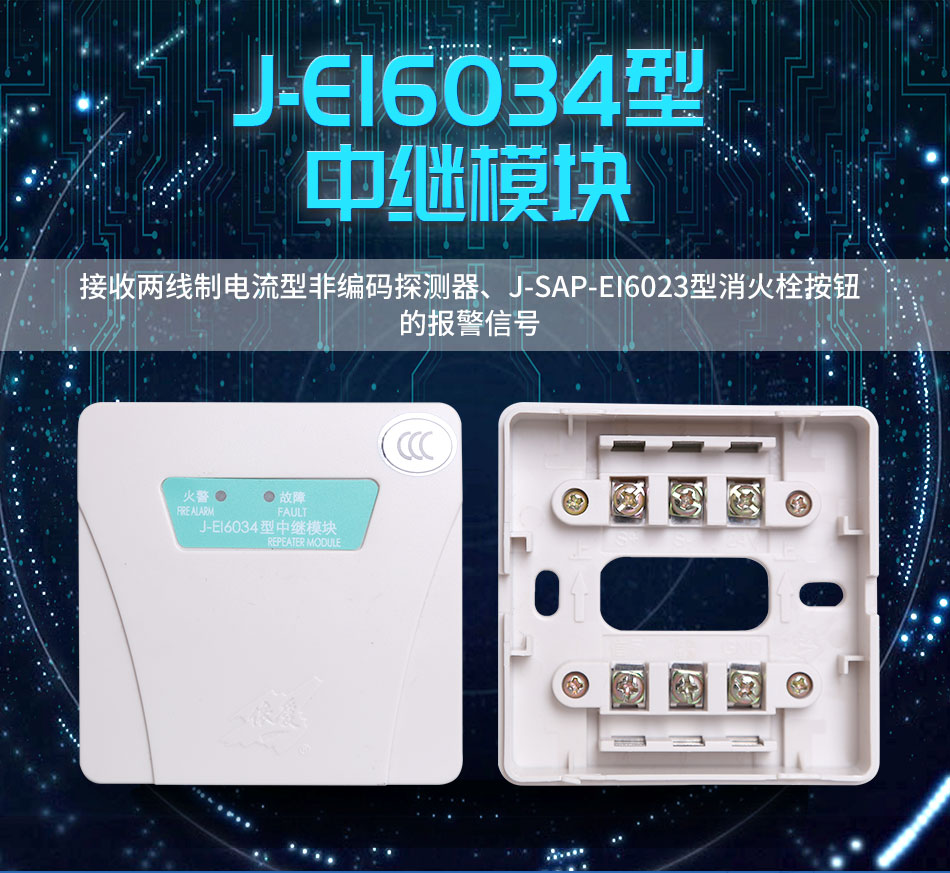

·EI6034模塊采用插拔式結構，接線端子位于EI6039底座上，利用底座上安裝孔用M4螺釘固定（注意方向），連接線從底座穿線孔進入，接線完成后再將模塊插入底座。
EI6034模塊一般安裝在配接非編碼探測器/消火栓按鈕等外部設備附近。

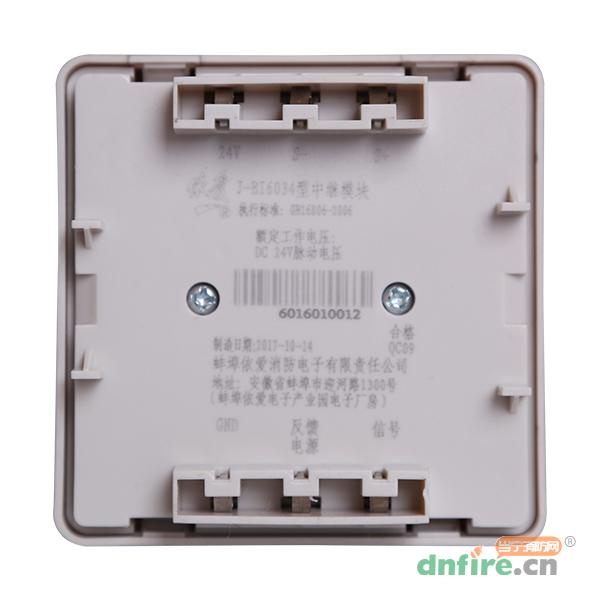

·EI6034模塊的底部示意如主圖：

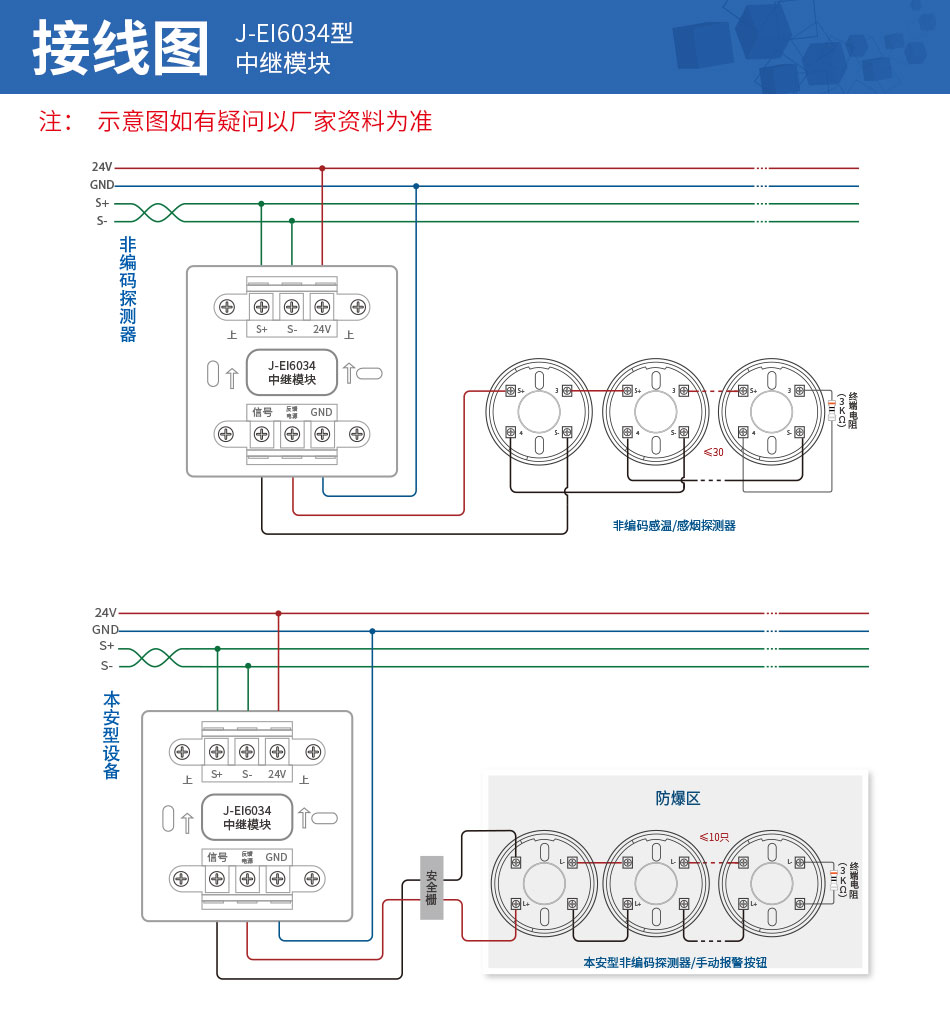

·EI6039模塊底座上有六個帶字母標識的接線端子，“S+”、“S-”分別為總線正極、負極輸入，“24V”、“GND”分別為DC24V電源的正極、負極輸入。“S+”、“S-”接入EI-6000系列控制器的回路總線，“24V”、“GND”接入控制器的主機電源或DC24V外設電源。
“電源”為中繼模塊向非編碼探測器/消火栓按鈕等外部設備提供的電源端，“信號”為非編碼探測器/消火栓按鈕等外部設備返回的信號端。每個接線端子所接導線數量應不大于2根。
·與J-SAP-EI6023型非編碼消火栓按鈕的連接方式：
所有消火栓按鈕的S+、S-分別并聯后接6034模塊的“電源”、“信號”端，3k負載電阻置于線路最末端。
·與JTW-A2R-EI6015非編碼感溫探測器的連接方式見手冊JTW-A2R-EI6015部分。

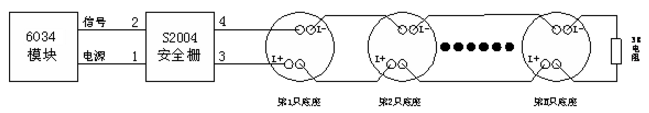

·與本安型非編碼探測器/手報（不多于10只）及安全柵的連接方式：
注：與EI6023、本安型探測器/手報的接線方式“電源”、“信號”有極性，不要接反，否則將無法報警。線路的最末端應接3k負載電阻，否則模塊將無法檢測輸出線故障。
對配接的兩線制電流型非編碼探測器參數要求：
監視電流：＜0.2mA；報警后探測器兩端電壓：4.2V～6.6V。
