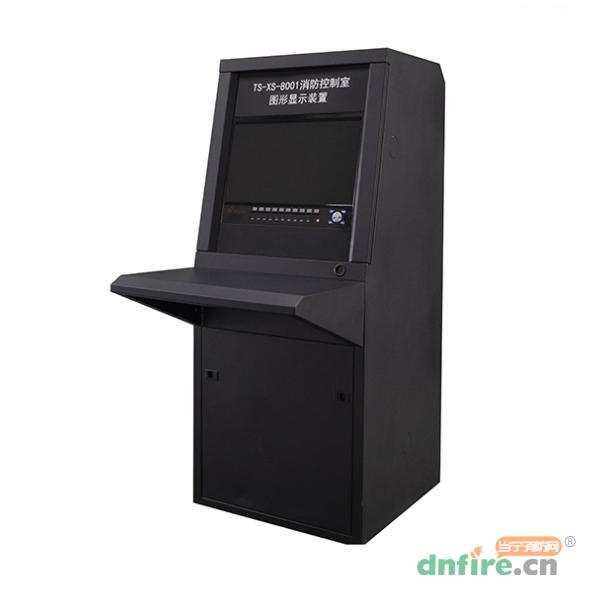

一、TS-XS-8001消防控制室圖形顯示裝置概述

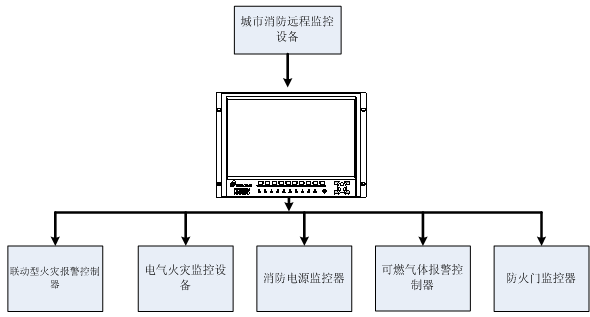

TS-XS-8001消防控制室圖形顯示裝置用于火災報警及消防聯動設備的管理與控制以及現場設備的圖形化顯示，可與JB-QB-TS500/1500/3200等系列火災報警控制器及電氣火災監控系統、消防電源監控系統等消防相關系統，組成圖形化消防監控系統。
二、TS-XS-8001消防控制室圖形顯示裝置產品特點
采用Cortex-A9架構，高穩定系統設計，高度集成化，模塊化。
一體化設計，能有效節約空間。
火災監控、信息傳輸、消防安全管理功能一體化。
具有豐富的外部接口，包括RS232，RS485，USB，HDMI等。
可視化監控界面，矢量圖紙無極縮放，動態顯示監控對象狀態。
大屏幕液晶，支持CAD圖紙顯示。
三、TS-XS-8001消防控制室圖形顯示裝置技術特性
| 內容 |
技術參數 |
| 型號 |
TS-XS-8001 |
| 工作電壓 |
AC220V/50Hz |
| 功耗 |
≤30W |
| 液晶規格 |
1366×768，18.5英寸TFT-LCD液晶屏 |
| 接口類型 |
RS232 RS485 USB HDMI SD 網口 耳機 麥克 |
| 外形尺寸 |
913mm×546mm×1305mm（長×寬×高） |
使用環境
|
溫度：0℃～+40℃ |
| 相對濕度≤95%，不凝露 |
四、TS-XS-8001消防控制室圖形顯示裝置接線方法

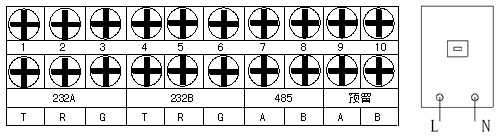

圖形顯示裝置對外接線示意圖如圖：
485A、485B：RS485總線；
232T、232R、232G：RS232發送、接收、接地（A、B兩路）；
空氣開關的對外接線包括火線和零線（L和N）220V交流電源；
有接地標識處要用接地線外接至大地；
鼠標鍵盤的連接線要穿過操作臺右上方的通孔后，連接至顯示屏后邊的USB接口。
注：RS232接線時，圖形顯示裝置與控制器連接要交叉連接，即一端的接收要接另一端的發送，一端的發送要接另一端的接收。
五、TS-XS-8001消防控制室圖形顯示裝置布線要求
布線要符合GB50166-2007的要求；
不同電壓等級、不同類別的線路，不應敷設在同一管內或者線槽中；
485A、485B：RS485總線，宜選用RVS-2×1.5mm²阻燃或耐火雙絞線，最長距離不超過1200m；
232G、232T、232R：RS232總線，宜選用三絞線，最長距離不超過15m；
交流220V電源線（L、N、地線），宜選用耐壓750V以上的阻燃三芯絕緣線。
