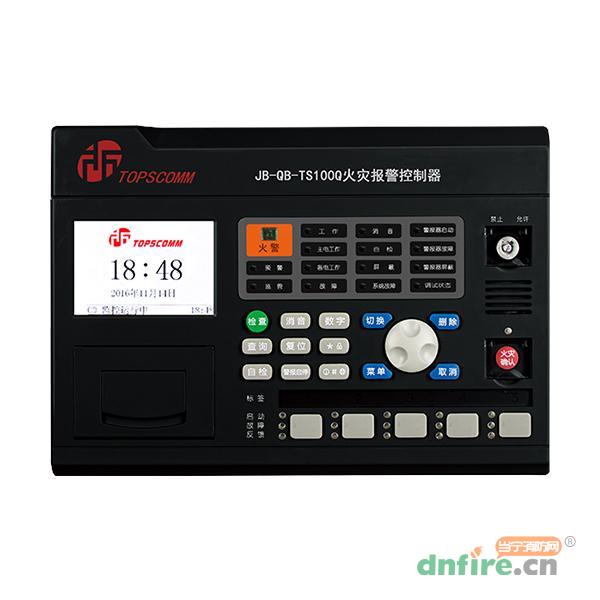

一、JB-QB-TS100Q火災報警控制器產品特點
采用自主知識產權的TC-BUS通信協議，實現可供電的大電流無極性二總線通信，具有經濟、布線方便、抗干擾性強、驅動能力強的特點。
信息快速上傳機制，報警時間小于1s。
采用壁掛式結構，體積小、可靠性高、配置靈活、安裝使用方便。
采用大屏幕彩色液晶顯示器，信息以漢字方式直觀顯示在屏幕上。
內嵌微型打印機，可實時打印系統的報警信息、狀態信息及記錄信息。
配置有一路故障輸出、一路火警輸出。
內置浪涌保護器件，減少雷擊浪涌引起的損壞。
具有聯網功能，可對火警、故障等信息組網傳輸和操作。
具有預警功能，可減少誤報警。
數據存儲單元可記錄、存儲不少于100000條系統設備的運行狀態信息。
主電工作電壓范圍大，最高可達AC420V。
備電采用智能供電管理，具有備電充放電管理、完善的保護功能。
支持TTS語音播報功能，以中文語音的方式播報各類信息。
可直接通過總線配接火災聲光警報器（以下簡稱聲光警報器）、火災顯示盤等現場設備。
具有直接控制輸出功能，可連接現場設備等。
二、JB-QB-TS100Q火災報警控制器性能參數
| 內容 |
技術參數 |
| 型號名稱 |
JB-QB-TS100Q火災報警控制器 |
| 主電電源 |
額定電壓AC220V/50Hz;電壓范圍AC176V～AC420V |
| 備電電源 |
12V/2.3Ah×1鉛酸電池 |
| 容量 |
最多可掛接128個節點設備，最大輸出電流0.6A |
| 液晶規格 |
3.5寸320×480圖形點陣彩色液晶屏 |
| 外形尺寸 |
270.0mm×190.0mm×62.5mm |
使用環境
|
溫度：0℃～+40℃ |
| 相對濕度≤95%，不凝露 |

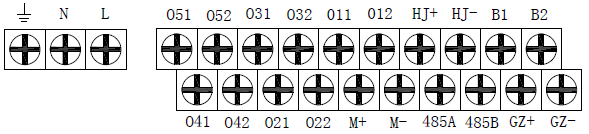

三、JB-QB-TS100Q火災報警控制器接線方法
地線、N、L：交流220V電源輸入，其中地線為電源保護地線；
B1、B2：TC-BUS-PDC總線；
M+、M-：TC-BUS-MPI總線，局域網接口；
ON1、ON2（n=1～5）：直控盤控制信號五路輸出；
HJ+、HJ-：火警信號輸出，DC24V有源輸出，最大輸出電流30mA；
GZ+、GZ-：故障信號輸出，DC24V有源輸出，最大輸出電流30mA。
四、JB-QB-TS100Q火災報警控制器布線要求
布線要符合GB50166-2007的要求；
不同電壓等級、不同類別的線路，不要布在同一穿線管內或線槽中；
交流220V電源線（地線、N、L）宜選用阻燃耐壓750V以上的三芯絕緣線；
火警信號線（HJ+、HJ-）、故障信號線（GZ+、GZ-）宜選用RVS-2×1.0mm²或1.5mm²阻燃或耐火雙絞線，最長距離不應超過500m；
TC-BUS-PDC總線（B1、B2）為無極性二總線，宜選用RVS-2×1.0mm²或1.5mm²阻燃或耐火雙絞線，最長距離不應超過1200m；
直接控制輸出線，宜選用RVS-2×1.0mm²或1.5mm²阻燃或耐火雙絞線，最長距離不應超過1200m；
TC-BUS-MPI總線（M+、M-）宜選用RVS-2×1.5mm2紅黑雙絞線，最長距離不應超過2000m。
