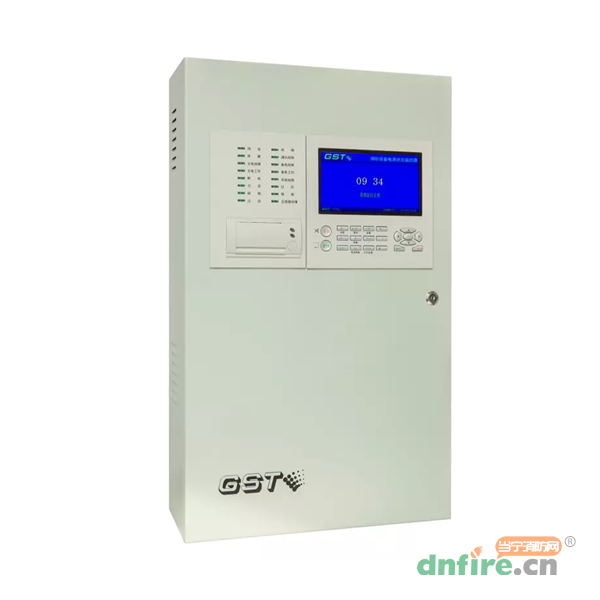

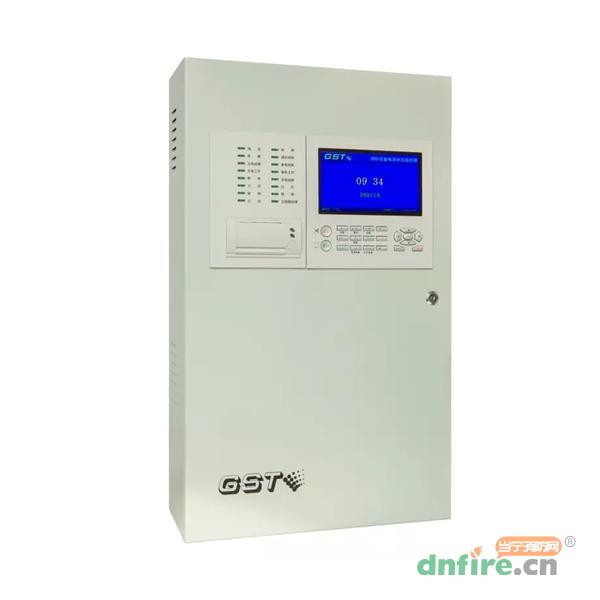

一、GST-DJ-N900消防設備電源狀態監控器概述
GST-DJ-N900消防設備電源監控系統具有高智能、小型化、多功能、高可靠性、簡單實用等特點。監控器采用模塊化設計，良好的人機交互界面，這一切使整個系統易于安裝、調試及維護。監控器采用無極性二總線傳輸方式，配接GST-DJ系列的交流單相傳感器、三相傳感器組成大容量消防電源監控系統，適用于各類民用建筑、公共建筑和工業場所的消防電源監控。
GST-DJ-N900消防設備電源狀態監控器采用32位處理器，功能強大，指令豐富，運算速度快。與傳感器通訊接口電路無極性二總線，監控器巡檢總線上的傳感器，接收傳感器的正常、故障、報警等信息，存儲、分析、處理，進行聲光指示及打印輸出。監控器通過7.0英寸彩色液晶屏顯示報警及故障信息。監控器具有兩組繼電器輸出，分別在檢測到消防設備電源斷電和消防設備電源故障時輸出。打印機采用漢字熱敏打印機。
二、GST-DJ-N900消防設備電源狀態監控器功能特點
系統容量大
單臺容量可達10個回路總計1270個監控點，監控器之間可以互相組網，組成超大容量消防設備電源狀態監控系統，滿足大型建筑群的應用需求。
可靠性高
監控器內不同的回路板卡之間電氣隔離，一塊板卡的短路、接地故障不影響其他板卡的正常工作，極大地降低了不同總線間的信號串擾。
配置靈活
監控器采用模塊化設計，用戶可根據需求靈活配置板卡。通過調整回路板數量，可以提供254 點、508 點、762 點、……、1270 點等多種配置；通過配置多種通訊卡實現監控器與火災報警控制器、其他監控器以及圖形顯示裝置的通訊功能。
友好的人機交互
監控器采用圖形化彩色顯示界面，界面清晰易懂、方便直觀，通過簡單的操作（通過鍵盤的數字鍵或方向鍵操作）就可實現系統提供的多種功能。
調試功能豐富
監控器具有定點設置、定點屏蔽等功能，方便現場調試以及故障排查。
三、GST-DJ-N900消防設備電源狀態監控器技術參數
| 交流電源 |
AC220V±15%，50Hz |
| 備用電源 |
DC24V，2 節 12V/24Ah 密封鉛酸電池串接 |
| 功耗 |
監控功耗 = 基本功耗 30W + 單塊回路板監控功耗 11W（254 個總線設備）*回路板數
最大功耗 = 基本功耗 35W + 單塊回路板報警功耗 15W（254 個總線設備）*回路板數 |
| 系統容量 |
最大 10 個總線制回路，每回路 127 個編碼點，編碼范圍 1~127 |
| 通訊接口 |
1 路 RS - 422 通訊，用于連接圖形顯示裝置（標配）
1 路 CAN 通訊，用于與火災報警控制器或其他消防設備電源狀態監控器聯網（選配） |
| 控制輸出 |
2 路觸點輸出，通過母板上跳線 X1（對應 OUT1）和 X2（對應 OUT2）設置為常開或常閉（出廠默認常開），觸點容量為 2A/24VDC。 |
| 液晶屏 |
分辨率 800×480，7.0英寸彩色LED液晶屏 |
| 外形尺寸 |
長 420mm×寬 170mm×高 710mm |
| 工作環境 |
環境溫度：0℃～+40℃
相對濕度：≤95%，不凝露 |
| 防護等級 |
IP30 |
四、GST-DJ-N900消防設備電源狀態監控器接線
Zn-、Zn+（n=1~10）：總線接線端子（無極性）。
OUTn（n=1~2）：繼電器輸出接線端子。
CANH1、CANL1：CAN通訊接線端子，注意極性?。ㄟx配）
CANH2、CANL2：預留。
網絡插座：RS-422圖顯通訊插座。

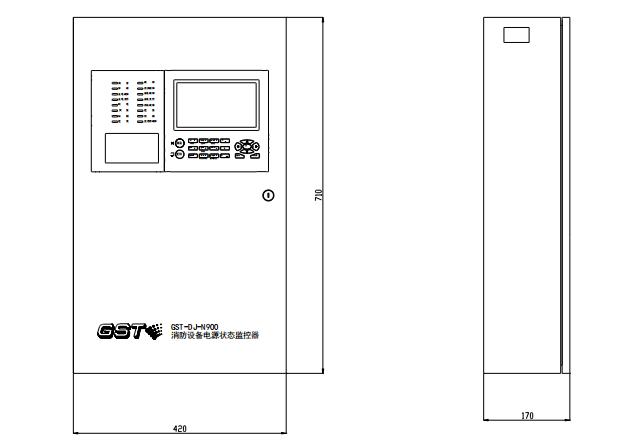

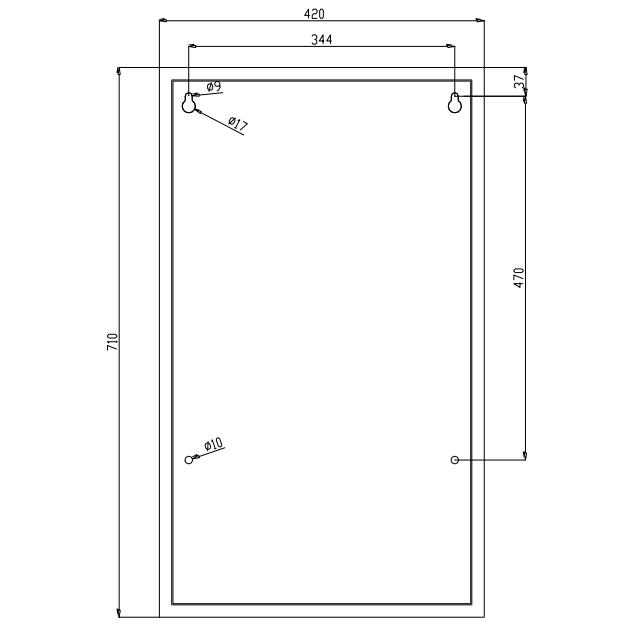

五、GST-DJ-N900消防設備電源狀態監控器外形尺寸
