SL-5203總線聯動控制盤(16路)配合SL-M5000系列控制器使用，手動操作鍵盤進行一對一直觀的控制，并通過總線實現對設備的聯動控制，提高了操作控制的直接性。使用首安SL-5203總線聯動控制盤時，無須對現場布線及機柜內部接線做任何改動，即不須在聯動盤與被控設備間做任何連線，通過二總線即可完成對總線聯動設備的控制(用在需要快速啟動、準確啟動的設備控制上；用于特別強調啟動的設備控制上；該盤最方便用在改造的工程中)。若要進行手動操作時，通過SL-5203盤上的按鈕可直接對被控設備發出命令進行控制。被控設備的啟動和停止是由控制器總線所接的輸出(控制)模塊來實現的。每塊總線聯動盤可以控制16路輸出。
二、SL-5203總線聯動控制盤特性
(1)總線聯動控制。
(2)開機時和運行后接受控制器自檢。
(3)每總線聯動控制盤控制16路輸出。
(4)與SL-M5000系列控制器通過CAN總線連接。
三、首安SL-5203總線聯動控制盤主要技術指標
| 型號 |
SL-5203 |
| 類型 |
總線聯動控制盤(16路) |
| 工作電壓 |
DC24V |
| 工作電流 |
靜態電流＜200mA |
| 工作環境溫度 |
0～45℃ |
| 工作環境相對濕度 |
≤95％RH(40±2℃) |
| 儲存溫度 |
不低于-40℃ |
| 安裝方式 |
入柜 |
| 面板尺寸 |
132.5mm×482.5mm(3U) |
| 重量 |
4±0.1kg |

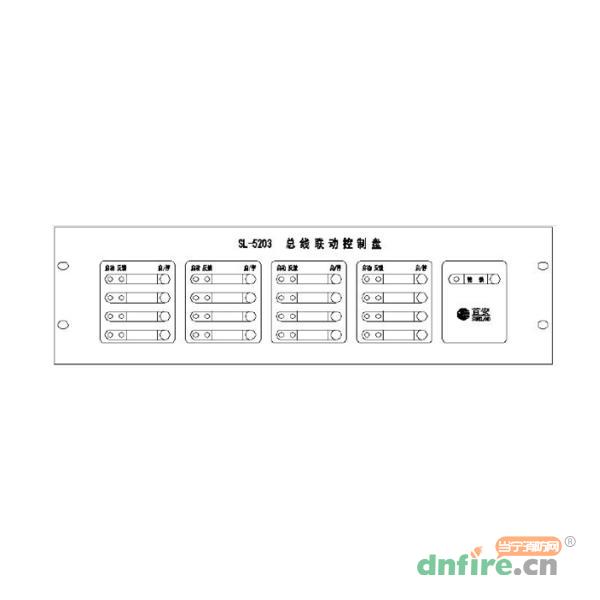

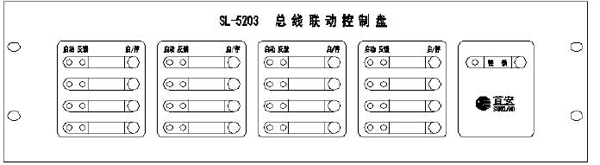

四、SL-5203總線聯動控制盤外形與結構尺寸圖
SL-5203總線聯動控制盤外形與結構尺寸圖
五、SL-5203總線聯動控制盤接線方式
SL-5203總線聯動控制盤沒有對外接線。
每個SL-5203總線聯動控制盤只有一塊SL-5203主板，SL-5203主板通過CAN總線與控制器的相應接口之間進行連接，從而實現總線邏輯聯動控制。
六、SL-5203總線聯動控制盤說明
(1)SL-5203盤在一般情況下，每路控制一臺相應的被控設備。
(2)在該盤正常工作狀態下，按下“鍵鎖”，鍵鎖指示燈(綠色)熄滅，表示該盤盤面的按鍵處于可操作狀態，可啟、停盤面的16路控制輸出模塊。
(3)SL-5203盤的復位
SL-5203盤運行后，如果主控制器復位，那么SL-5203盤也隨之復位，消除原來所有信息。
(4)SL-5203盤的自檢
SL-5203盤在開機時接受控制器自檢，在運行后，如果主控制器自檢，那么SL-5203盤也隨之自檢，自檢后保留原來所有信息。
