一、JTY-GF-GST9711點型光電感煙火災探測器概述
JTY-GF-GST9711點型光電感煙火災探測器（以下簡稱探測器）為非編碼探測器，適用于賓館、飯店、辦公樓、教學樓、銀行、倉庫、圖書館、計算機房及配電室等場所。與GST-EOL-9307終端器配合使用，通過GST-LD-8319編址接口模塊與火災報警控制器相連，完成探測器的信號處理。

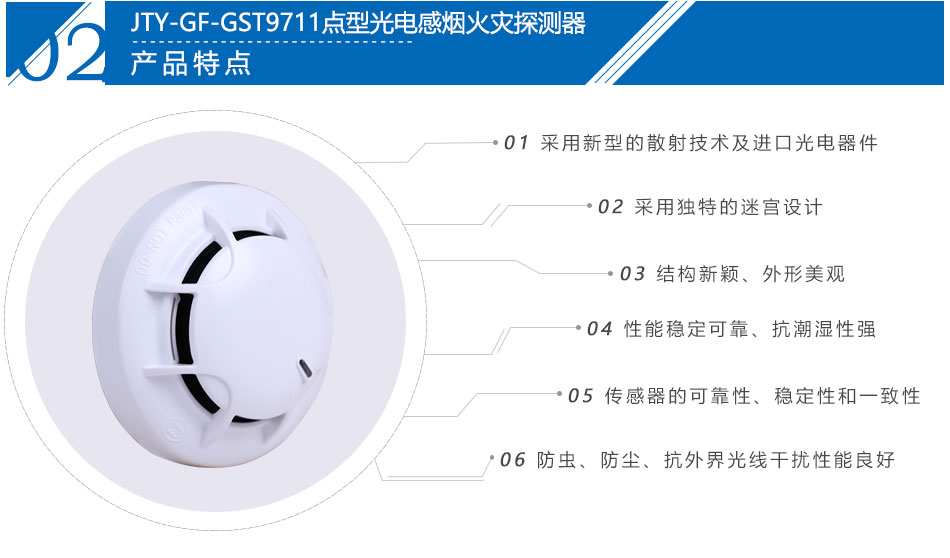

二、JTY-GF-GST9711點型光電感煙火災探測器特點

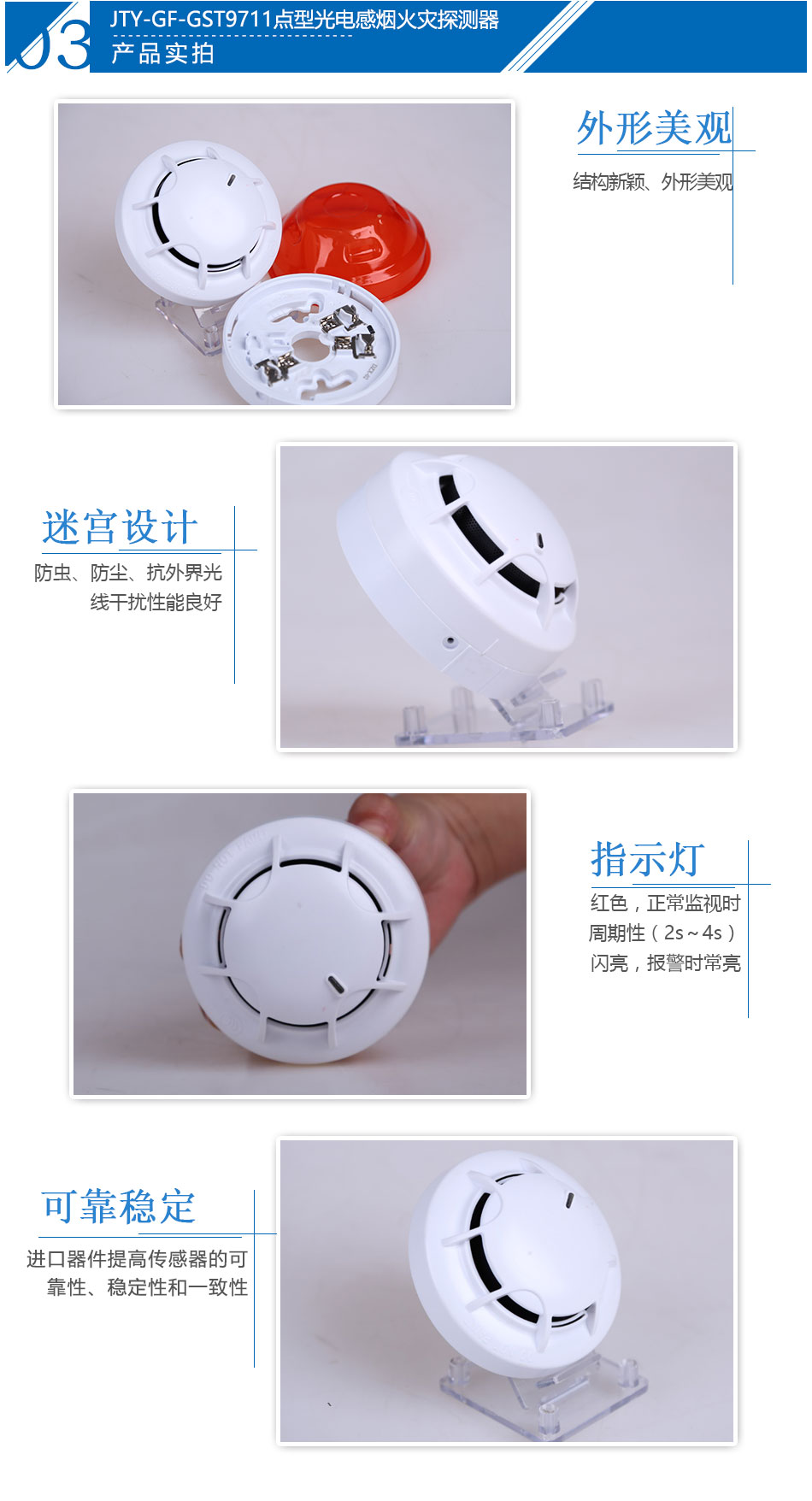

本探測器采用新型的散射技術及進口光電器件，提高了傳感器的可靠性、穩定性和一致性，并采用獨特的迷宮設計，防蟲、防塵、抗外界光線干擾性能良好。結構新穎、外形美觀、性能穩定可靠、抗潮濕性強。
三、JTY-GF-GST9711點型光電感煙火災探測器技術參數
| 型號 |
JTY-GF-GST9711 |
| 名稱 |
點型光電感煙火災探測器 |
| 品牌 |
海灣 |
| 工作電壓 |
DC16V～DC28V |
| 靜態電流 |
≤60μA(注：靜態時探測器可工作在DC16V～DC28V電壓范圍內) |
| 報警電流 |
≤30mA(注：取決于控制器的限流情況。不允許直接用DC24V供電，否則會燒壞) |
| 最大波紋電壓 |
4V(峰峰值) |
| 報警復位 |
瞬間斷電(5sMin，DC2.5V Max) |
| 上電時間 |
≤10s |
| 報警確認燈 |
紅色，正常監視時周期性（2s～4s）閃亮，報警時常亮 |
| 保護面積 |
60m2~80m2，具體參數應以GB 50116《火災自動報警系統設計規范》為準 |
| 線制 |
與電源線采用有極性二線制連接 |
| 使用環境溫度 |
-10℃～+55℃ |
| 相對濕度 |
≤95%，不凝露 |
| 外殼防護等級 |
IP23 |
| 殼體材料和顏色 |
ABS，瓷白 |
| 重量 |
約110g |
| 安裝孔距 |
45mm～75mm |
| 外形尺寸 |
直徑：100mm×高：54.5mm（帶底座） |
四、JTY-GF-GST9711點型光電感煙火災探測器結構特征與工作原理

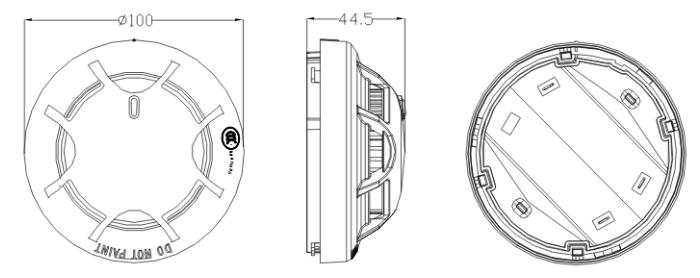

1.探測器外形示意圖如圖所示。
本探測器外形結構及安裝方式同JTY-GM-GST9611型點型光電感煙火災探測器。

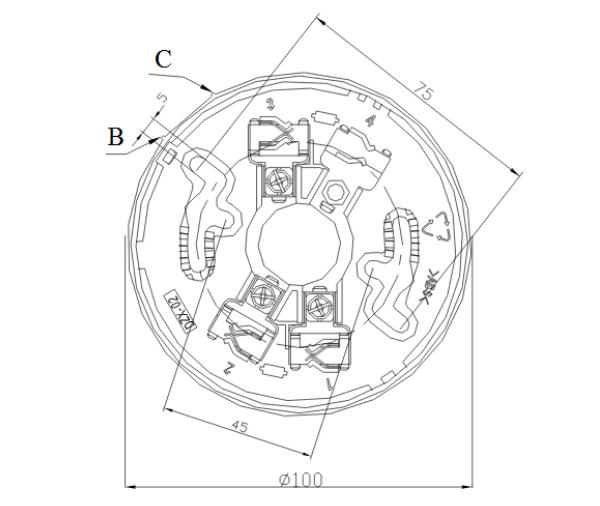

探測器安裝接線盒可采用86H50型標準預埋盒，安裝采用DZX-02定位底座，其示意圖如圖所示：
底座上有四個帶數字標識的接線端子，“1”接輸入模塊輸出端的正極；“2”作為輸出連接下一只探測器的電源正極（即“1”號端子）；“3”與下一只探測器的電源負極（即“3”號端子）連到一起，并接在輸入模塊輸出端的負極上；“4”不接線。
輸出回路終端接有GST-LD-8320A終端器，底座“1”、“2”間連接一只1N5819二極管（注意極性）。
布線要求：采用截面積≥1.0mm2的阻燃RV或BVR線。
2.工作原理
點型光電感煙火災探測器采用紅外線散射原理探測火災，電路主要有紅外線發射部分和接收部分組成，發射管與接收管置于光學暗室中，光學暗室可屏蔽外界雜散光干擾，但不影響煙塵進入。在無煙狀態下，只接收很弱的紅外光，當有煙塵進入時，由于散射作用，使接收光信號增強，當煙塵達到一定濃度時，可輸出報警信號。為減少干擾及降低功耗，發射電路采用間歇方式工作，可提高發射管使用壽命。報警輸出信號采用電流方式，便于多只探測器串聯使用及故障、火警檢測。
