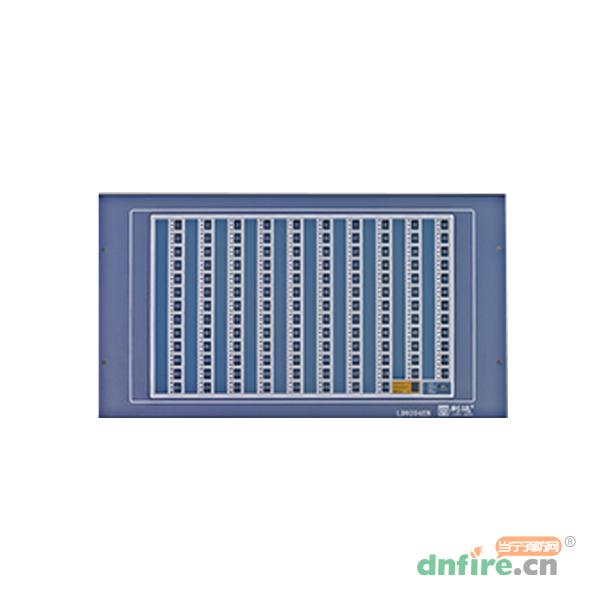

一、LD9204EN總線聯動控制盤概述
LD9204EN是依據GB16806-2006《消防聯動控制系統》設計開發的。該產品具備128路總線控制的功能。通過CANBus與本公司生產的E/EN/EL系列火災報警控制器配套使用,通過雙RS232與本公司生產的LD188EL系列火災報警控制器配套使用。每路具有一個啟停按鍵，啟動、反饋、故障指示燈各一個。盤的面板上還具備一個盤工作指示燈、盤按鍵鎖狀態指示和一個解鎖按鍵。盤面占用空間為6U，按鍵和燈采用了全貼片器件，可依靠全自動化焊接工藝進行生產，生產效率大大提高。
二、LD9204EN總線聯動控制盤特點
與EN系列控制采用CANBus通訊，與LD188EL系列控制器通過RS232通訊（10P排線接口）；
每臺最多控制128路總線控制；
每路具備一個啟停按鍵，三個指示燈：?jiǎn)?dòng)，反饋，故障燈各一個；
具備按鍵鎖定功能，當一定時間內沒有按鍵操作時會自動鎖定鍵盤；
具備一個按鍵解鎖鍵，一個允許指示燈。
三、LD9204EN總線聯動控制盤參數
| 通訊方式 |
CANBus 與EN 系列控制器通訊
RS232 與LD188EL 控制器通訊 |
| 最大控制路數 |
128 |
| 額定電源電壓 |
DC 24V |
| 空載功耗 |
≤ 2.1W |
| 工作環境溫度 |
0℃～ 45℃ |
| 工作環境相對濕度 |
≤ 95%〔(40±2)℃，無凝露〕 |
| 安裝方式 |
入柜6U |
| 最大外形尺寸 |
長483mm× 高266mm |
| 重量 |
1.7Kg±0.1Kg |
四、LD9204EN總線聯動控制盤外形尺寸圖
五、LD9204EN總線聯動控制盤接線方式
與EN系列控制器連接時，需要24V和CAN總線接線端子。與LD188EL系列控制器連接時，需要24V電源端子，和RS232通訊線（10P排線）相連。多個盤同時使用時，通訊線可以級聯連接。
布線要求：
★機內端子配線：所有引入線均剝開1cm，掛錫后接入端子。
★不具備對外接直拉線。
