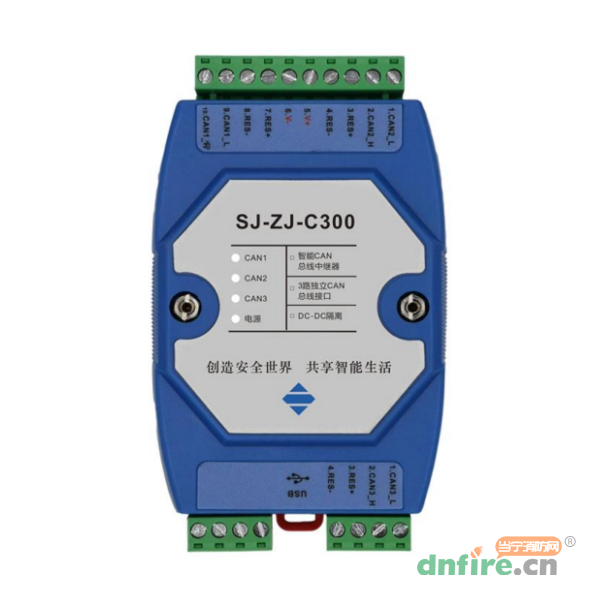

一、SJ-ZJ-C300協議型CAN總線隔離中繼器概述
SJ-ZJ-C300協議型CAN總線隔離中繼器具有3路相互隔離的CAN通道，每個CAN接口采用金升陽電源模塊和信號隔離芯片實現2500VDC電氣隔離，電源輸入防反接設計，支持DC6.5~36V輸入；具有優秀的EMC性能，可靠性測試項目：ESD接觸放電8KV、浪涌±1KV、脈沖群±2KV，工業四級，符合CE-EMC、IEC/EN61000-4-2/4/5標準。
SJ-ZJ-C300協議型CAN總線隔離中繼器同時具有隔離、中繼和連通3個CAN網絡的功能，能實現隔離干擾、能將不同速率的CAN網絡之間的數據存儲轉發、延長通信距離、ID過濾降低總線負荷、CAN網絡中繼擴容等功能。
二、SJ-ZJ-C300協議型CAN總線隔離中繼器功能特點
(1)CAN波特率支持5Kbps～1Mbps,每路單獨任意設定或選常用波特率；
(2)符合CAN 2.0A/2.0B規范，符合ISO/DIS 11898-1/2/3標準；
(3)最高幀流量高達4000幀/s；
(4)3路相互隔離的CAN通道，每路CAN的電氣隔離高達2500VDC；
(5)CAN幀緩沖區高達1095幀，轉發延時低至100us；
(6)通過USB接口和配套上位機軟件快捷配置參數；
(7)CAN濾波功能強大，每個CAN通道支持20個組合的列表或屏蔽模式的ID過濾；
(8)外部RES+、RES-引腳接120Ω終端電阻；
(9)電源輸入防反接設計，工作電壓6.5~36VDC，工作電流最大150mA/12V；
(10)工作溫度：-40℃~+85℃；
(11)接口防浪涌、防脈沖群、ESD保護設計；
(12)符合礦用本質安全設計規范。
三、SJ-ZJ-C300協議型CAN總線隔離中繼器技術參數
| 產品型號 |
SJ-ZJ-C300 |
| 供電方式 |
DC 6.5~36V，Open10 接線端子，防反接設計 |
| 配置接口 |
便捷 USB 接口配置，即插即用，自動識別，無需安裝驅動，配置時無需外接電源 |
| CAN 接口方式 |
Open10 接線端子 |
| CAN 通道數 |
3 |
| CAN 波特率 |
支持 2.5Kbps~1Mbps，可選常用波特率或自定義任意波特率，每路通道獨立設置參數 |
| 最高幀流量 |
4000 幀/s（1M 波特率、標準幀、8 字節數據） |
| 幀緩沖區及轉發延時 |
1095 幀，﹤100us |
| ID 過濾 |
支持 20 個組合的列表或屏蔽模式的 ID 過濾 |
| CAN 隔離 |
2500V DC 電氣隔離，每路 CAN 通道獨立隔離 |
| CAN 標準 |
符合 CAN 2.0A/2.0B 規范，并符合 ISO/DIS 11898-1/2/3 標準 |
| 終端電阻 |
外部 RES+、RES-引腳接 120Ω電阻 |
| 應用軟件 |
LCANTest for windows |
| 配置軟件 |
SJ-ZJ-200_300 配置工具.exe for windows |
| EMC |
ESD 接觸放電 8KV、浪涌±1KV、脈沖群±2KV |
| 安規 |
符合 CE-EMC、IEC/EN61000-4-2/4/5 標準、符合礦用本質安全設計規范 |
| 功耗 |
工作電流最大 150mA/12V（無數據收發，90mA/12V） |
| 工作溫度 |
-40℃~+85℃ |
| 材質 |
ABS 工程塑料 |
| 外形尺寸 |
123mm×72mm×34mm |
| 安裝方式 |
35mm 導軌安裝，可選定位孔或壁掛安裝底座 |

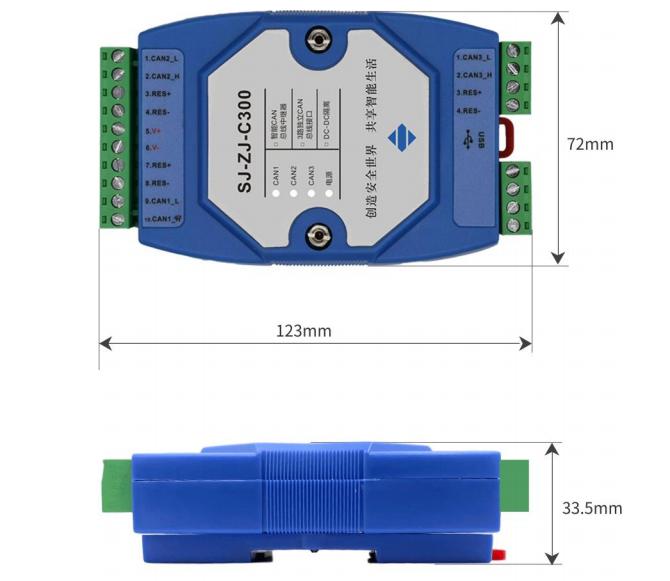

四、SJ-ZJ-C300協議型CAN總線隔離中繼器外形尺寸
