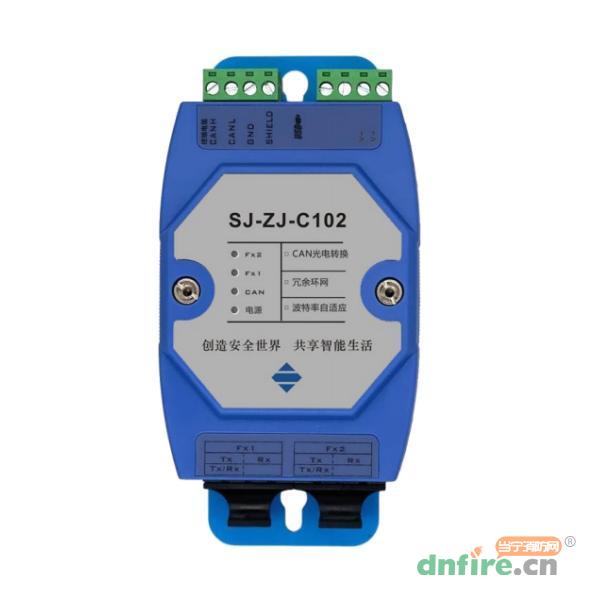

一、SJ-ZJ-C102協議型CAN總線光纖中繼器概述
SJ-ZJ-C102協議型CAN總線光纖中繼器提供二路光通道和一路CAN通道，實現CAN與光纖之間的雙向數據智能轉換。每個通道獨立隔離，每路通道采用金升陽電源模塊和信號隔離芯片實現2500VDC電氣隔離，電源輸入防反接設計，支持DC24V和AC220V輸入；具有優秀的EMC性能，可靠性測試項目：ESD接觸放電8KV、浪涌±1KV、脈沖群±2KV，工業四級，符合CE-EMC、IEC/EN61000-4-2/4/5標準；符合礦用本質安全設計規范，可提供認證所需的原理圖、PCB等資料。

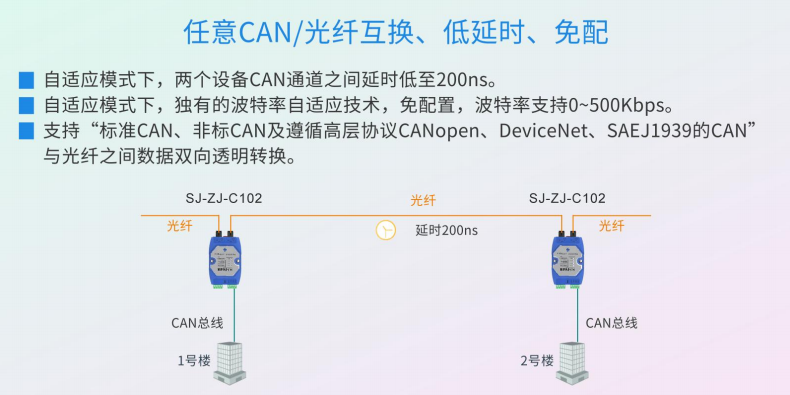

SJ-ZJ-C102協議型CAN總線光纖中繼器支持波特率中繼模式：中繼模式下，波特率可任意設置，支持不同速率的CAN網絡互聯、延長通信距離和CAN網絡中繼擴容等功能。
二、SJ-ZJ-C102協議型CAN總線光纖中繼器功能特點
(1)實現CAN與光纖之間雙向數據智能轉換；
(2)支持冗余環網組網方式；
(3)一路CAN通道，二路光通道；
(4)中繼模式下，CAN波特率支持5Kbps～1Mbps，可任意設定或選常用波特率；
(5)符合CAN 2.0A/2.0B規范，符合ISO 11898-2標準；

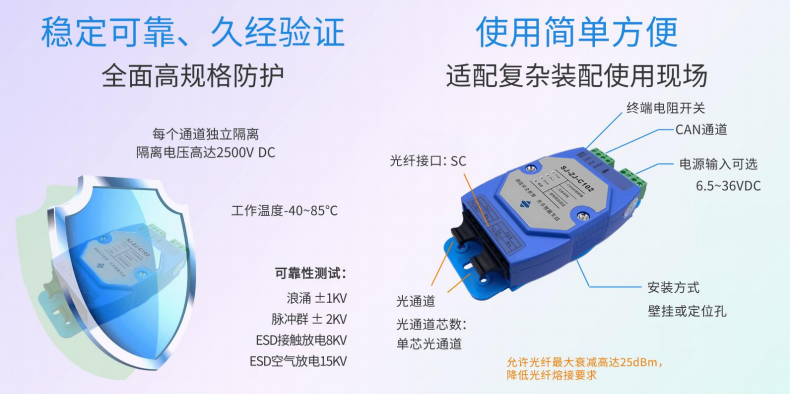

(6)每個通道獨立隔離，隔離電壓高達2500VDC；
(7)通過USB接口和配套上位機軟件快捷配置參數；
(8)內置120Ω終端電阻，內部跳線帽或設備外部撥動開關；
(9)電源輸入防反接設計，工作電壓6.5~36VDC或9~72VDC或220VAC，工作電流最大180mA/12V；
(10)工作溫度：-40℃~+85℃；
(11)接口防浪涌、防脈沖群、ESD保護設計；
(12)符合礦用本質安全設計規范。
三、SJ-ZJ-C102協議型CAN總線光纖中繼器技術參數
| 型號 |
SJ-ZJ-C102 |
| 組網方式 |
冗余環網式 |
| 供電方式 |
DC 6.5~36V |
| 工作電流 |
最大電流 180mA/12V |
| 供電接口方式 |
Open2 接線端子 |
| 配置接口 |
便捷 USB 接口配置，即插即用，配置時無需外接電源 |
| 工作模式 |
可選中繼模式或自適應模式，出廠默認為自適應模式 |
| 光纖接口方式 |
SC |
| 光纖通道數 |
2 |
| 光纖芯數/光通道 |
單芯 |
| 光纖類型 |
單模:9/125um |
| 光纖傳輸距離 |
單模:0~40 公里 |
| 允許光纖最大衰減 |
光纖最大衰減 25dBm |
| CAN 接口方式 |
Open4 接線端子 |
| CAN 通道數 |
1 |
| CAN 標準 |
符合 CAN 2.0A/2.0B 規范，并符合 ISO/DIS 11898-1/2/3 標準 |
| CAN 波特率 |
中繼模式下，支持 2.5Kbps~1Mbps，可選常用波特率或自定義任意波特率 |
| 最高幀流量 |
7000 幀/s（1M 波特率、標準幀、8 字節數據） |
| 緩沖區和信號延時 |
自適應模式下，一對設備的兩個 CAN 通道之間延時約 200ns
1095 幀；中繼模式下，一對設備的兩個 CAN 通道之間延時約 220us |
| 終端電阻 |
內置 120Ω終端電阻，通過“內部跳線帽或設備外部撥動開關”來控制 |
| 隔離 |
每路通道獨立隔離，隔離電壓高達 2500VDC |
| 應用軟件 |
LCANTest for windows |
| 配置軟件 |
三江電子 SJ-ZJ-C10x 配置軟件 for windows |
| EMC |
ESD 接觸放電 8KV、浪涌±1KV、脈沖群±2KV |
| 安規 |
CE-EMC、IEC/EN61000-4-2/4/5、符合煤礦本質安全設計規范 |
| 工作溫度 |
-40℃~+85℃ |
| 材質 |
ABS 工程塑料 |
| 尺寸 |
142×72×32（配套壁掛或定位孔底座） |
| 安裝方式 |
壁掛或定位孔安裝底座 |

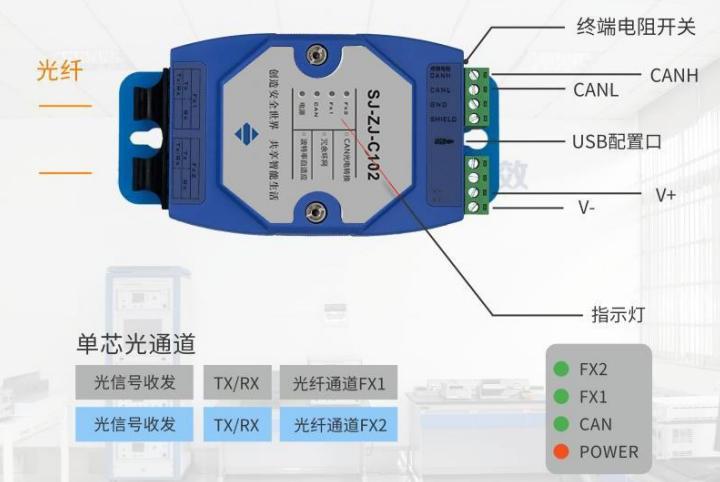

四、SJ-ZJ-C102協議型CAN總線光纖中繼器接口圖
