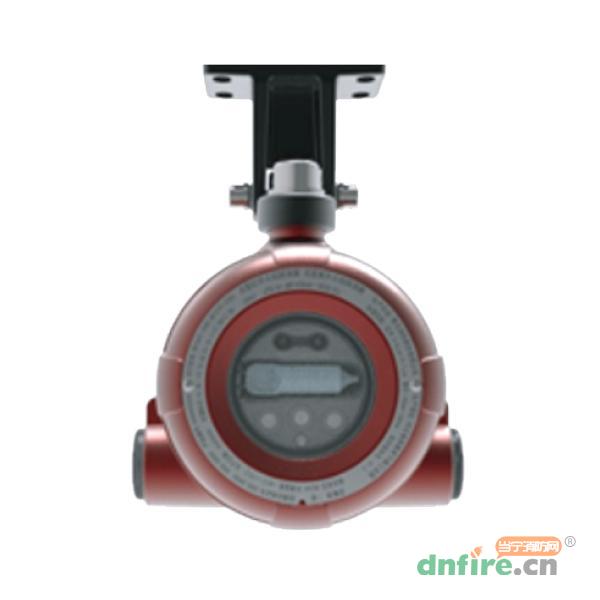

一、JTG-U-JBF4386C-IR3U-Ex點型紅紫外火焰探測器概述
點型紅外火焰探測器、點型紫外火焰探測器（點型紅紫外復合火焰探測器），使用專門設計的IR（紅外）傳感器和UV（紫外）傳感器采集火焰的紅外和紫外特征信號，通過內置的高速微處理器和先進的信號處理算法，可有效的區分出真實的火焰輻射與干擾源。該火焰探測器具有污染檢測的功能，可靠性高、報警速度快、可設置多級靈敏度，滿足不同場合的需求；優良的隔爆和防護設計，能夠滿足在各種嚴酷的工業場景中使用。
二、JTG-U-JBF4386C-IR3U-Ex點型紅紫外火焰探測器特點
采用工業標準要求設計，性能穩定可靠；
核心電路采用SMT表面貼裝工藝，可靠性高，一致性好；
三色指示燈可顯示正常工作狀態、火警及故障狀態；
可設置多級靈敏度；
紅外、紫外雙光譜特征，通過智能算法，進行火焰判斷，報警速度快，探測距離遠、誤報率低；
同時具有火警和故障繼電器接口；
支持編址和非編址兩種工作模式；
具有污染檢測的功能；
具有RS485接口（Modbus協議）和4~20mA接口；
外殼采用高強壓鑄鋁，產品隔爆性好，防護等級達到IP67，抗粉塵污染、抗潮濕及抗腐蝕能力強等特點；
通過30V/m射頻電磁場輻射抗擾度測試；
該火焰探測器具有優良的抗干擾能力，不受風雨、高溫、高濕及自然人工光源等影響，可良好的工作于室內或室外等各種嚴酷的工業現場環境下。
三、JTG-U-JBF4386C-IR3U-Ex點型紅紫外火焰探測器工作原理
點型紅外火焰探測器+點型紫外火焰探測器是一種復合式多波段紅外、紫外感光式火災探測器，通過多通道紅外和紫外傳感器接收的碳?xì)浠衔锶紵龝r火焰發出的紅外光和紫外光。再根據不同紅外波段和紫外波段的特征，使用先進的信號處理和智能報警邏輯判斷算法，準確、快速的報出火警信息。
四、JTG-U-JBF4386C-IR3U-Ex點型紅紫外火焰探測器參數
| 產品型號 |
JTG-U-JBF4386C-IR2U-Ex |
| 產品名稱 |
點型紅外火焰探測器、點型紫外火焰探測器 |
| 傳感器數量 |
3 個紅外傳感器、1 個紫外傳感器 |
| 防爆標志 |
Ex db IIC T6 Gb（氣體防爆）
Ex tb IIIC T80℃ Db（粉塵防爆） |
| 工作電壓 |
總線電壓：DC24V,控制器提供(無極性);
電源電壓：DC24V(DC13V~DC30V,無極性) |
| 監視電流 |
回路：≤770uA（DC24V）；電源：≤27mA（DC24V） |
| 報警電流 |
回路：≤830uA（DC24V）；電源：≤39mA（DC24V） |
| 確認燈 |
監視狀態綠色閃亮，報警狀態紅色常亮，故障狀態黃色常亮 |
| 工作模式 |
編址模式、非編模式 |
| 線制 |
編址模式：四線制（回路線無極性、電源線無極性）
非編模式：二線制（電源線無極性） |
| 通訊接口 |
RS485（Modbus 協議）；4～20mA 輸出接口 |
| 故障繼電器 |
3A@30VDC，常閉觸點 |
| 火警繼電器 |
3A@30VDC，常開觸點，常閉觸點 |
| 編址范圍 |
11S 協議：1～200；62S 協議：1～252 |
| 編址方式 |
專用電子編碼器 |
| 最遠傳輸距離 |
1000m (RVS2×1.0mm2) |
| 控制器兼容性 |
JBF-11SF 系列、 JBF-11SF-C 系列及 JBF51S0X 系列控制器 |
| 光譜范圍 |
紅外 3.8um～5.1um，紫外 180nm～260nm |
| 靈敏度 |
4 級靈敏度可調，1 級最靈敏，4 級最遲鈍；
出廠默認為 3 級，可通過強磁棒進行調節，也可通過編碼器進行調節 |
| 響應時間 |
≤30s |
| 污染檢測 |
有 |
| 火警繼電器不保持功能 |
此功能默認為開
說明：當探測器報警后，如果火源熄滅，在 60s 內，探測器自動恢復為正常監視狀態，
同時火警繼電器復位，可通過編碼器和磁棒進行修改。 |
| 外觀顏色 |
RAL3003 寶石紅 |
| 工作溫度 |
-40℃～+75℃ |
| 貯存溫度 |
-40℃～+85℃ |
| 相對濕度 |
≤95%（無凝露） |
| 外殼材質 |
壓鑄鋁 |
| 產品質量 |
約 1030g(含安裝架) |
| 電氣接口 |
2×M20×1.5mm |
| 外形尺寸 |
L×W×H:112 mm×105 mm×108 mm(不含安裝架) |
| 認證特性 |
消防認證、防爆認證 |
五、JTG-U-JBF4386C-IR3U-Ex點型紅紫外復合火焰探測器接線說明

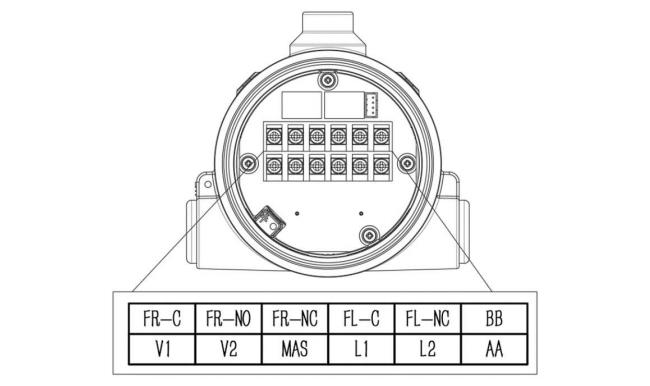

接線端子圖

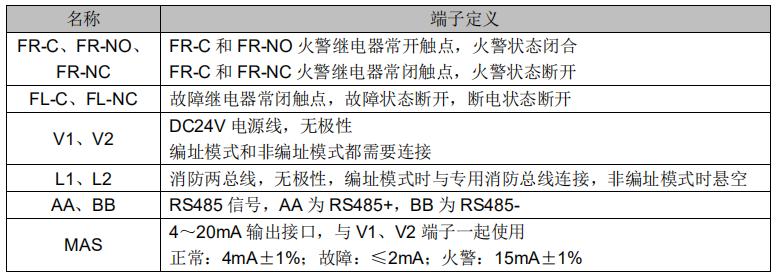

接線端子說明
與兼容火災報警控制器總線連接，需編碼；

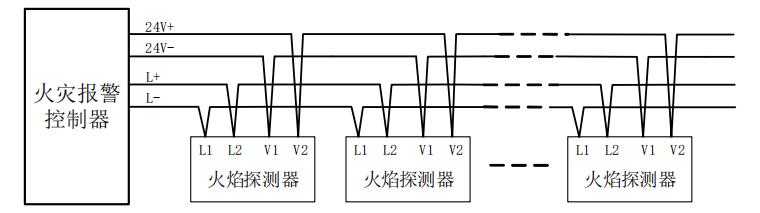

將消防二總線接在L1、L2端子上，接線無極性；將電源線接在V1、V2端子上，接線無極性，如下圖。

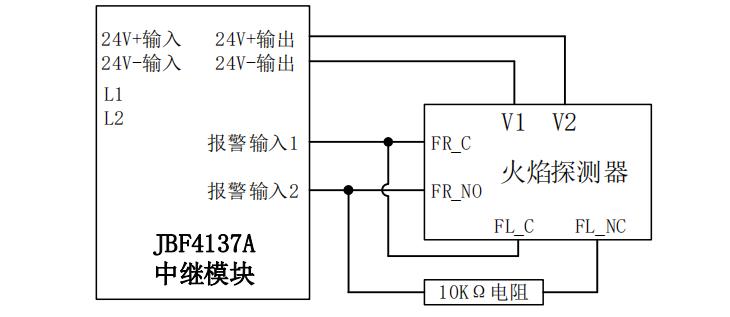

非編碼模式配套消防模塊接線圖如下：

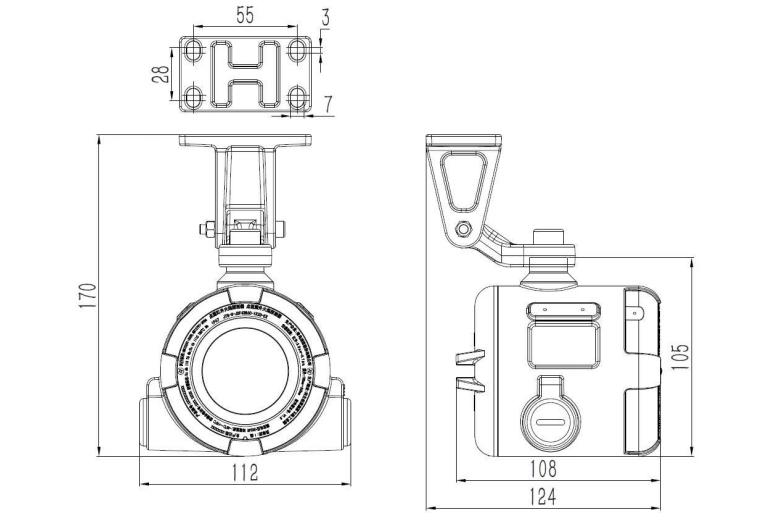

六、JTG-U-JBF4386C-IR3U-Ex點型紅紫外復合火焰探測器外形尺寸圖及安裝方式
