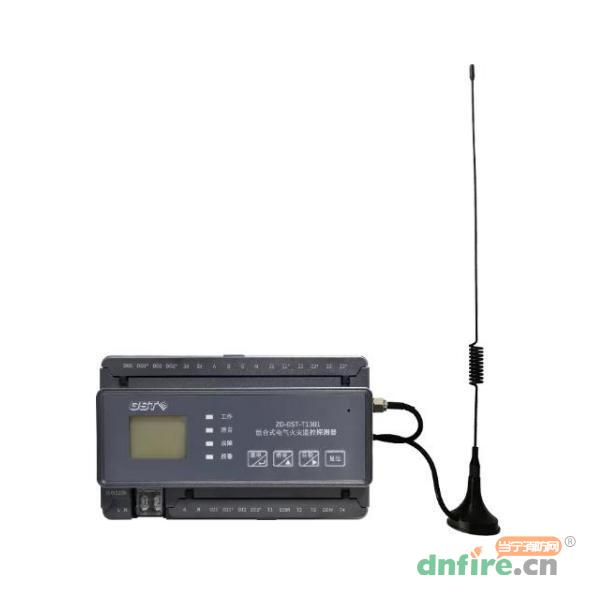

一、ZD-GST-T1301組合式電氣火災監控探測器概述
ZD-GST-T1301組合式電氣火災監控探測器裝置安裝在0.4kV低壓配電系統中，用于檢測系統中的剩余電流、溫度、電壓、電流等有關電氣火災隱患產生的電氣參數，當被保護線路中監控裝置參數超過報警設定值時，能發生報警和控制信號，以便消除引起的電氣火災隱患。
產品采用RS485總線和4G無線網絡進行通訊，可以與其它監控報警器、監控單元或監控主機聯合組成火災監控系統；適用于智能樓宇、高層公寓、賓館、飯店、商廈、工礦企業、國家重點消防單位以及石油化工、文教衛生、金融、電信等領域的線路剩余電流和線路溫度等檢測。
二、ZD-GST-T1301組合式電氣火災監控探測器特點
集測量、顯示、地址設置等功能于一體；
中文圖形液晶顯示；
實時測量：一路剩余電流、三路溫度、三相電壓、三相電流、三相有/無功電能、三相有/無功功率、三相視在功率、三相功率因數、頻率等；
當被保護線路出現剩余電流、溫度超過設定報警值時，探測器蜂鳴器持續鳴響并上報報警信息；
當剩余電流回路、溫度回路出現斷、短路時，或者當被保護線路出現過壓、欠壓、斷相、錯相、電壓不平衡、過流、電流不平衡時，探測器蜂鳴器間斷鳴響并上報故障信息；
可按需設定報警值，并具備聲光報警功能；
內置無源開關量輸出觸點，可用于現場輸出需求；
提供兩路開關量輸入功能，可連接消防聯動信號和煙霧報警信號；
可獨立運行，完成所有功能需求，亦可組網監控，聯動報警；
與監控設備采用RS485通訊方式和4G無線通信技術；
事件自動存儲、記錄99條各類報警詳細信；
標配3根1.5米溫度傳感器。
三、ZD-GST-T1301組合式電氣火災監控探測器參數
| 輔助電源 |
|
| 額定電壓 |
AC220V |
| 額定電壓值范圍 |
AC165V～AC264V |
| 最大電流 |
50mA |
| 待機電流 |
9mA |
| 交流三相電壓 |
|
| 通道數量 |
1 路 |
| 接線方式 |
三相四線/三相三線；缺?。喝嗨木€(xiàn) |
| 相電壓監測范圍 |
AC90V～330V |
| 線電壓監測范圍 |
AC90V～500V |
| 電壓測量精度 |
3% |
| 額定相電壓 |
Un=220V |
| 額定線電壓 |
Un=380V |
| 交流三相電流 |
|
| 通道數量 |
3 路 |
| 額定輸入電流 |
5A（最大 6A） |
| 二次側精度 |
3% |
| 監測范圍 |
0A～6300A |
| 過流設定值 |
0A～6300A；缺省值：3A |
| 剩余電流 |
|
| 通道數量 |
1 路 |
| 精度 |
3% |
| 監測范圍 |
100mA～1000mA |
| 報警設定值 |
100mA～1000mA ；缺省值：300mA |
| 溫度 |
|
| 通道數量 |
3 路 |
| 精度 |
45℃～80℃（3%）；80℃～140℃（5%） |
| 監測范圍 |
0～140℃ |
| 報警設定值 |
45～140℃；缺省值：55℃ |
| 電能 |
|
| 功率因數 |
監測范圍 0～±1.000 |
| 精度 |
3% |
| 頻率 |
監測范圍：40.0Hz～70.0Hz |
| 精度 |
3% |
| 功率 |
有功功率監測范圍：0～±999999.999KW
無功功率監測范圍：0～±999999.999KVar
視在功率監測范圍：0～999999.999KVA
|
| 精度 |
3% |
| 電度 |
檢測范圍 0～99999999.9 KWH |
| 精度 |
3% |
| 開關量 |
|
| 開關量輸入 |
無源 2 路 |
| 開關量輸出 |
無源 2 路 |
| 報警控制輸出容量 |
5A 30VDC/5A 250VAC |
| 通訊方式 |
|
| 有線通訊 |
RS485 Modbus RTU |
| 無線通訊 |
4G CAT-1 |
| 使用環境 |
|
| 工作溫度 |
-10℃～+65℃ |
| 儲存溫度 |
-20℃～+70℃ |
| 相對濕度 |
≤95%不結露 |
| 海拔高度 |
≤2000m |
| 安裝方式 |
導軌式安裝 |
| 外殼防護等級 |
IP30 |

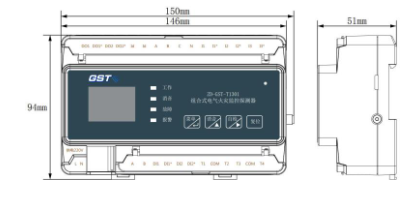

四、ZD-GST-T1301組合式電氣火災監控探測器外形尺寸圖

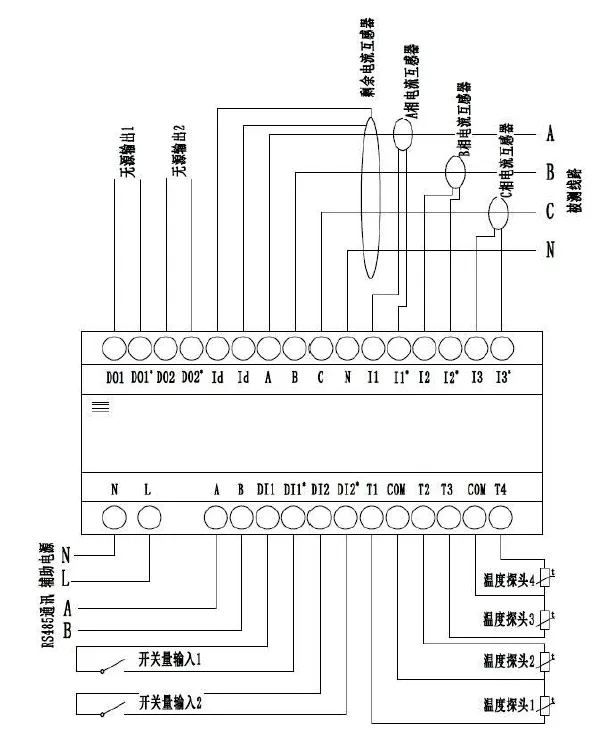

五、ZD-GST-T1301組合式電氣火災監控探測器接線圖
