一、JTW-LD-HK3003-105纜式線型感溫火災探測器概述
JTW-LD-HK3003/105纜式線型感溫火災探測器（以下簡稱探測器）報警溫度為105℃的可恢復式火災探測產品，該探測器以中華人民共和國國家標準GB16280-2014《線型感溫火災探測器》為其主要設計依據，具有定溫火災探測報警特性。該探測器均由感溫電纜、信號處理單元、終端單元組成，采用繼電器無源觸點方式輸出，可方便地與不同廠家的火災報警控制器配套使用，可廣泛應用于冶金、電力、石化等工業場合的火災早期探測。
二、JTW-LD-HK3003-105纜式線型感溫火災探測器工作原理

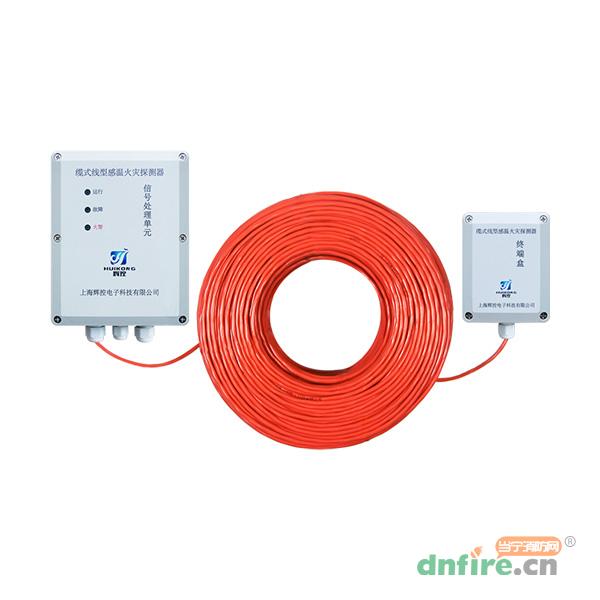

探測器由信號處理單元、感溫電纜、終端單元組成。感溫電纜采用兩芯雙絞纜式結構，其芯線采用直徑為0.6mm的金屬導體，金屬導體的外部有感溫材料，芯線之間的阻抗隨其周?chē)鷾囟鹊淖兓淖?；信?hào)處理單元內設信號處理電路，其中包括信號采集、信號放大轉換電路、顯示電路等。信號處理單元與一定長度的感溫電纜和終端單元連接使用，信號處理單元對感溫電纜進行連續的監視，對于異常情況造成的溫度升高和斷線、短路進行報警。
僅當環境溫度達到或超出報警溫度時電阻將呈現出急劇下降。
三、JTW-LD-HK3003-105纜式線型感溫火災探測器主要功能特點及技術性能
1.符合中華人民共和國國家標準GB16280-2014《線型感溫火災探測器》的相關要求。其動作性能的受熱長度為1米。
2.可恢復式。
3.具有定溫報警功能：報警值為105℃。
4.最大使用長度≤200m。
5.可以監視感溫電纜的開路、短路故障。
6.具有火災報警、故障報警兩組獨立無源繼電器觸點輸出。
7.感溫電纜采用絞合纜式結構，抗機械損傷、抗電磁干擾能力強。
8.采用DC24V電源采用無極性隔離供電。
四、JTW-LD-HK3003-105纜式線型感溫火災探測器技術參數
| 報警溫度 |
105℃±10％ |
| 適用環境溫度 |
-40℃～70℃ |
| 適用環境相對濕度 |
≤95％，無凝露 |
| 工作電壓 |
DC24V，無極性 |
| 最大監視功耗 |
≤0.5 W |
| 最大報警功耗 |
≤0.95 W |
| 監視電流 |
≤21mA/DC24V |
| 最大監視電流 |
≤56 mA/DC9V |
| 報警狀態電流 |
≤36mA/DC24V |
| 最大報警電流 |
≤100mA/DC9V |
| 自恢復保險絲 |
200 mA |
| 信號輸出模式 |
（a）無源觸點輸出，觸點容量：1A/24VDC
火警輸出：繼電器（報警時閉合）輸出
輸出故障輸出：繼電器轉換觸點輸出
（b）火警復位方式：斷電復位
|
| 防護等級 |
IP65 |
| 最長使用年限 |
12年 |

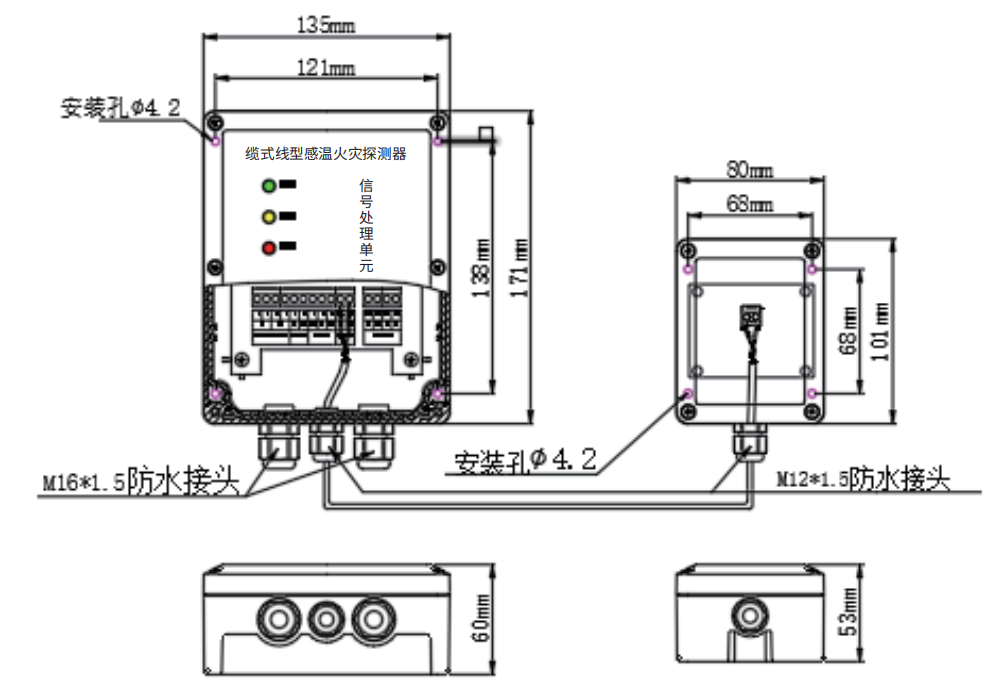

| 外形尺寸 |
信號處理單元(長x寬x高):171mm×135mm×60mm
終端單元(長x寬x高):101mm×80mm×53mm
|
五、JTW-LD-HK3003-105纜式線型感溫火災探測器系統接線方式
