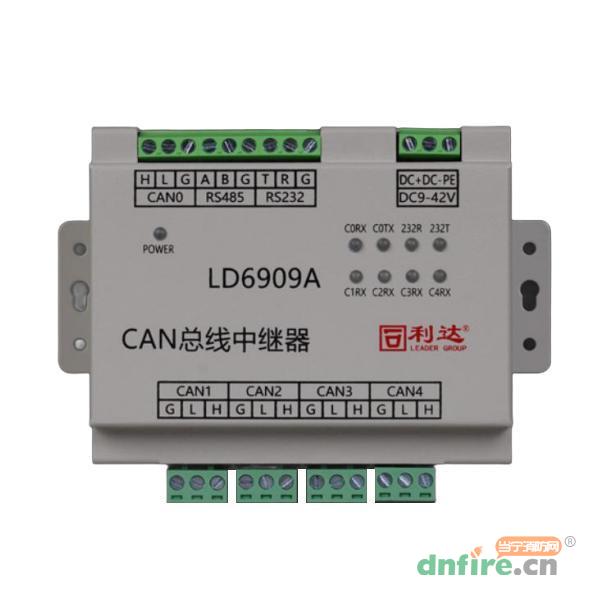

一、LD6909A CAN總線中繼器概述
LD6909A CAN總線中繼器采用了NXP公司的Arm Cortex®-M33高性能微處理器，具有5路物理隔離的CAN2.0B標準通訊接口，以及1路三線式RS232通訊接口，以及1路物理隔離RS485通訊接口。該中繼器有三種工作模式，①中繼模式：CAN0的數據并行轉發到其它CAN1-CAN4接口；②擴展模式：RS232的數據并行轉發到其它CAN1-CAN4接口；③聯網模式：CAN0-CAN4接口之間的數據相互轉發；三種工作模式可以通過專用軟件進行設定。本產品主要適用于工業及民用建筑中，CAN總線為星型布線時或混合拓撲布線時的系統組網。主要面向我公司生產的應急照明疏散指示系統、火災報警系統等CAN總線網絡方面的應用。也可以用于控制器CAN接口的擴展，或延長總線通訊距離或增加網絡中CAN節點的數量等用途。本產品可以與我公司生產的LD-C-2XX系列應急照明控制器配合使用。也可以與利達華信公司的LD128系列及LD988系列火災報警控制器配合使用。本產品環保和安全符合國家標準，無污染，功耗低，安全可靠。
二、LD6909A CAN總線中繼器特點
五路物理隔離CAN總線，可實現CAN0接口與其它CAN1～CAN4接口之間的數據透明轉換；
可以實現RS232接口與其它CAN1～CAN4接口之間的數據轉換；
一路物理隔離通RS485總線，可根據用戶需求定制轉換協議；
CAN1～CAN4接口與RS485接口已內置120歐終端電阻，不需要用戶另外配接；
硬件采用了支持CANFD接口設計方案，以便于滿足今后產品升級需求；
支持DC 9V～DC 42V寬范圍電源供電，可以由應急電源輸出的36V供電或控制器提供的24V電源供電。
三、LD6909A CAN總線中繼器參數
| 工作電壓 |
DC 9V - DC 42V±3% |
| 產品功耗 |
≤1W |
| 通訊轉換方式 |
CANBus 轉 CANBus（預留 RS485 轉 CANBus 協議轉換接口，需定制） |
| 組網方式 |
總線型/星型 |
| 通訊接口數量 |
5 |
| 通訊速率 |
5Kbps\10Kbps\20Kbps\50Kbps\125Kbps（默認值 10Kbps） |
| 通訊距離 |
1Km |
| 工作環境溫度 |
-10ºC ～ 50ºC |
| 工作環境相對濕度 |
≤95％ (40±2)℃（無凝露） |
| 安裝方式 |
壁掛安裝 |
| 最大外形尺寸 |
長 128mm×寬 86mm×高 35mm |

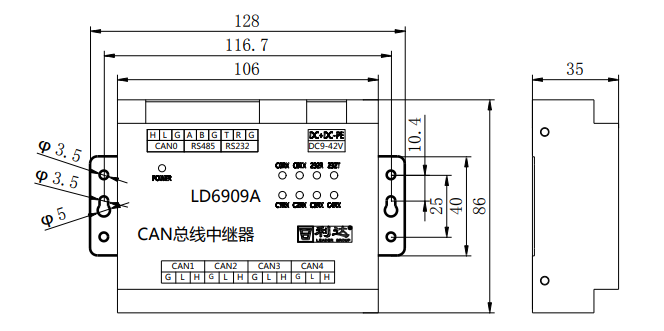

四、LD6909A CAN總線中繼器外形尺寸圖
