一、立式高壓細水霧滅火裝置（開式）概述
立式高壓細水霧滅火裝置（開式）利用清水作為滅火介質，采用特殊的噴頭在特定的壓力下將水流分解成霧滴進行滅火，具有高效、經濟、適用范圍廣等特點，已成為替代氣體滅火和其他滅火設備的重要技術之一，具有廣泛的應用前景。

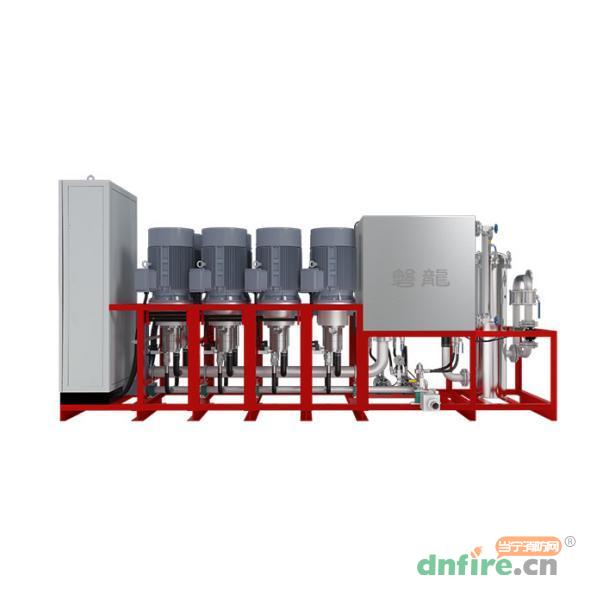

二、立式高壓細水霧滅火裝置（開式）設備組成
| 1.控制柜安裝架 |
2.控制柜 |
3.泵組出水軟管 |
| 4.泵組主進水管 |
5.泵組進水軟管 |
6.高壓泵 |
| 7.泵組安裝架 |
8.電機 |
9.水箱 |
| 10.液位計 |
11.高精過濾器 |
12.水箱進水管路組 |
| 13.集流管 |
14.穩壓泵 |
15.安全閥 |
| 16.壓力表 |
17.泄壓調壓閥 |
18.水箱安裝架 |
三、立式高壓細水霧滅火裝置（開式）技術參數
| 產品型號規格 |
XSWBG（額定流量）/14-PL（進口丹佛斯九柱塞泵系列） |
| 產品型號規格 |
XSWBG（額定流量）/14-PAVLN（國產九柱塞系列） |
| 額定工作壓力 |
14 MPa |
| 單臺泵組額定流量 |
112 L/min |
| 工作電源 |
AC 380V，50 Hz |
| 啟動方式 |
自動、手動、機械應急 |
| 使用環境溫度 |
4 ℃ ～ 50 ℃ |
注：
高壓細水霧滅火裝置型號表示：如XSWBG112/14-PL。
XSW——細水霧滅火裝置；
B——細水霧滅火裝置為泵組式；
G——細水霧滅火裝置壓力等級為高壓；
112——裝置額定流量（L/min）；
14——裝置額定壓力（MPa）；
PL——磐龍(PAVLN)，代表使用進口丹佛斯九柱塞泵系列。
四、立式高壓細水霧滅火裝置（開式）設備布置說明
注1：示意圖包含泵組、穩壓泵、控制柜等部件的基礎尺寸和設備重量（高壓系統包括了中繼水箱），如需設置獨立的儲水箱和補水泵，儲水箱容積和補水泵應由相關專業計算確定。
注2：細水霧滅火裝置設備間的門應能方便設備搬運，門的凈寬度可參考所選型號的部件外形尺寸，或者預留吊裝孔，吊裝孔尺寸建議不小于控制柜及中繼水箱的基礎尺寸。
| 泵組數量 |
設備型號 |
設備重量 |
設備外形尺寸（長*寬*高） |
基礎尺寸（L*W） |
| 一用一備 |
XSWBG 112/14-PL |
2460kg |
2.855*1.01*2m |
3.255*1.41m |
| 二用一備 |
XSWBG 224/14-PL |
2870kg |
3.36*1.01*2m |
3.76*1.41m |
| 三用一備 |
XSWBG 336/14-PL |
3200kg |
3.54*1.01*2m |
3.94*1.41m |
| 四用一備 |
XSWBG 448/14-PL |
3570kg |
4.045*1.01*2m |
4.445*1.41m |
| 五用一備 |
XSWBG 560/14-PL |
3860kg |
4.195*1.01*2m |
4.595*1.41m |
| 六用一備 |
XSWBG 672/14-PL |
4300kg |
4.7*1.01*2m |
5.1*1.41m |
| 七用一備 |
XSWBG 784/14-PL |
4640kg |
4.78*1.01*2m |
5.18*1.41m |
| 八用一備 |
XSWBG 896/14-PL |
5030kg |
5.365*1.01*2m |
5.765*1.41m |
| 九用一備 |
XSWBG 1008/14-PL |
5350kg |
5.365*1.01*2m |
5.765*1.41m |
五、立式高壓細水霧滅火裝置（開式）應用場所
1）檔案館、圖書館書庫、檔案資料庫、文物庫等場所的可燃固體表面火災；
2）液壓站、油浸電力變壓器室、潤滑油倉庫、透平油倉庫、柴油發電機房、燃油鍋爐房、燃油直燃機房、油開關柜室等場所的可燃液體火災；
3）配電室、計算機房、數據處理機房、通訊機房、中央控制室、大型電纜室、電纜隧（廊）道、電纜豎井等場所的電氣設備火災；
4）引擎測試間、交通隧道、煙草庫房及大空間庫房等場所；
5）某些化工設施的降溫以及環保上的控溫降塵等。
