一、JBF5135C中繼模塊概述
JBF5142C輸入/輸出模塊是青鳥消防股份有限公司開發的可實現脈沖輸出、持續輸出兩種輸出方式的控制模塊。該模塊主要用于消防聯動設備的控制，并可接收聯動設備動作后的應答信號從而判斷被控設備是否動作，同時可對被控設備與模塊的輸入端和輸出端連接線路狀態進行監測。在使用過程中消防聯動控制器發出命令，通過輸入/輸出模塊啟動或停止與該模塊連接的外部設備，同時監測外部設備工作狀態。
三、JBF5135C中繼模塊功能特點
內置微處理器。
采用SMT表面貼裝工藝。
DC24V電源總線，無極性。
回路總線，無極性。
與現場設備連接，同時為現場設備供電，電壓范圍DC20~28V。
施工中供電線及通信線建議使用雙絞線，導線截面積不小于1.0mm2。
回路信號處理電路與輸入檢測信號處理電路實現電氣隔離，模塊穩定性高，抗干擾能力強。
電子編碼方式。
采用易于客戶施工、維護的插拔式結構。先安裝底座，線路檢查完成后再裝主體進行開通調試。
具備狀態監測和故障檢測功能。
模塊后帶載設備無需編址，既可采用分支布線，也可采用菊花鏈方式，無需終端電阻。
帶載現場探測設備數量≤32個。
三、JBF5135C中繼模塊技術參數
| 型號 |
JBF5135C |
| 名稱 |
中繼模塊 |
| 品牌 |
青鳥消防 |
| 工作電壓 |
回路工作電壓：DC13～28V，無極性
24V工作電壓：DC20～28V，無極性 |
| 監視電流 |
≤0.7mA（回路）；≤40mA（DC24V） |
| 報警電流 |
≤ 0.7mA（回路）；≤ 100mA（DC24V）
|
| 輸出容量 |
輸出電流：50mA
|
| 確認燈 |
監視狀態：“火警”燈紅色閃亮；
故障狀態：“火警”燈熄滅；
報警狀態：“火警”燈紅色常亮 |
| 線制 |
四線制 |
| 編址范圍 |
11S協議：1~200（JBF-11SF系列控制器、JBF-11SF-C系列控制器、JB-QB-JBF-51SXX系列控制器）
62S協議：1~252（JBF-11SF-C系列控制器、JB-QB-JBF-51SXX系列控制器） |
| 編址方式 |
專用電子編碼器 |
| 最遠傳輸距離 |
1000m/RVS2*1.0 mm2 |
| 外觀 |
PANTONE Warm Gray 1 C 米白色 |
| 外殼材質 |
塑料 |
| 工作溫度 |
-10~+55℃ |
| 貯存溫度 |
-20～+65℃ |
| 相對濕度 |
≤95%(無凝露) |
| 產品質量 |
114g |
| 外形尺寸 |
L 85mm×W 85mm×H 41mm |
四、JBF5135C中繼模塊外形

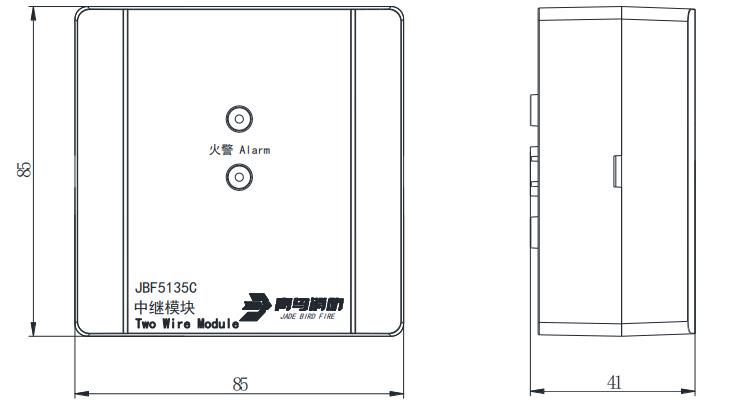

外形及安裝示意圖如下：(單位：mm）
五、JBF5142C輸入/輸出模塊工作原理
模塊內嵌微處理器，通過微處理器實現與火災報警控制器通訊、輸入指令判斷、狀態指示燈控制等，模塊占用一個編碼地址，編址范圍與協議相關，11S協議編址范圍1-200，62S協議編址范圍1-252?？刂莆⑻幚砥鲗崿F(xiàn)輸出供電控制，狀態檢測功能。模塊接收火災報警控制器的復位命令，可以實現帶載現場設備的復位操作。在接收到外接現場設備傳來的報警信號后，將信息傳送到火災報警控制器并點亮“火警”指示燈。
六、JBF5135C中繼模塊接線圖

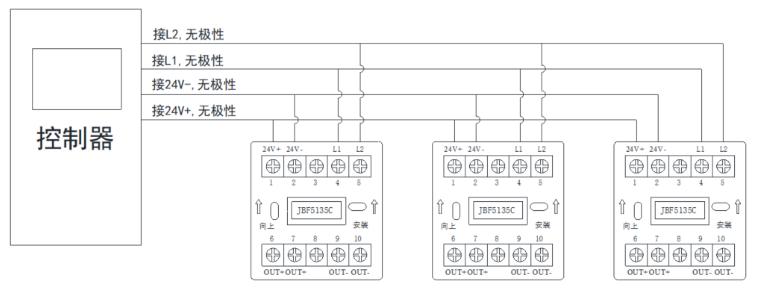

模塊與控制器接線示意圖：
24V+（端子1）、24V-（端子2）：接24V電源，無極性。
L1（端子4）、L2（端子5）：接回路總線，無極性。

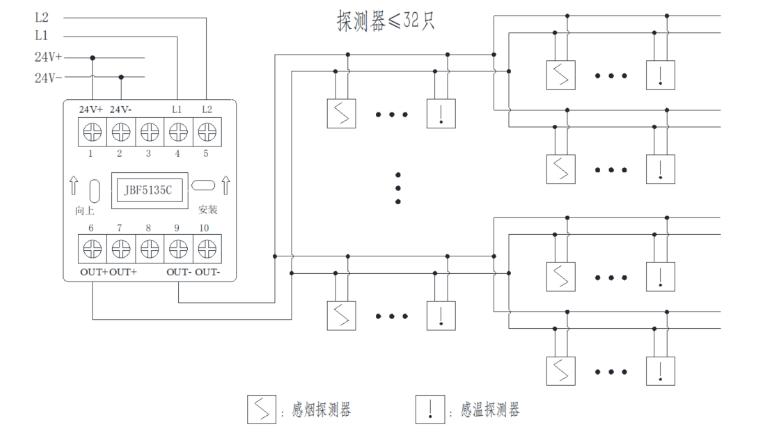

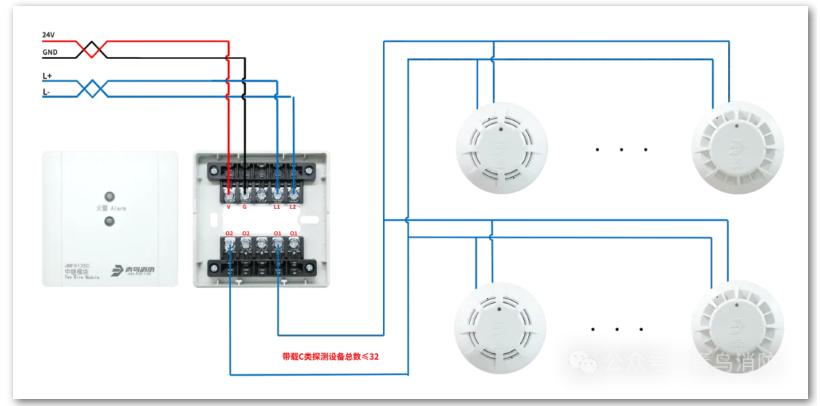

模塊與現場探測設備接線示意圖：
OUT+(端子6/7)、OUT-（端子9/10）：接現場探測設備接線端子。該接口電流輸出能力為50mA。帶載探測設備數量≤32個。
