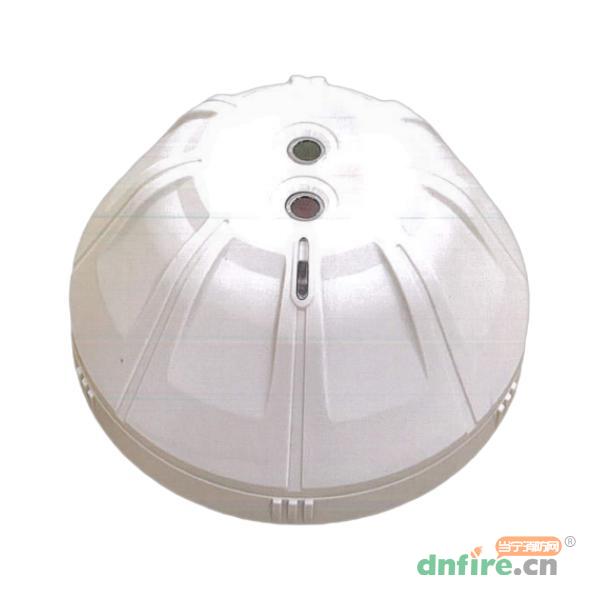

一、JTG-H-JBF4384A-Ex點型紅外火焰探測器概述
JTG-H-JBF4384A-Ex點型紅外火焰探測器（以下簡稱火焰探測器），使用了專門設計的兩波段紅外傳感器件，再通過內置的高速微處理器和先進的信號處理算法，能有效的區分出真實的火焰輻射與干擾源，提高報警速度的同時，極大程度的降低了環境因素對火焰探測器的影響；優良的防爆和防護設計，滿足各種工業嚴酷環境使用。
二、JTG-H-JBF4384A-Ex點型紅外火焰探測器特點
防爆類型為本質安全型，需要配接安全柵使用；
高速、低功耗內置微處理器，性能穩定；
核心電路采用SMT表面貼裝工藝，可靠性高，一致性好；
指示燈可顯示正常工作狀態、報警及故障狀態；
采用智能算法，既可以實現快速報警，又可以降低誤報率；
豐富的輸出接口，滿足各種應用場景；
外殼防護等級達到IP66。
三、JTG-H-JBF4384A-Ex點型紅外火焰探測器參數
| 工作溫度 |
作為本安型使用時：-40～+60℃（溫度變化≤1℃/min）；作為非本安型使用時：-40～+75℃（溫度變化≤1℃/min） |
| 貯存溫度 |
-40～+85℃ |
| 相對濕度 |
≤95%（無凝露） |
| 防爆標志 |
ExibⅡCT6Gb |
| 防爆合格證號 |
CE21.2019X |
| 工作電壓 |
DC18V～28V，調制型，控制器提供（須經由安全柵，編址使用）；或DC18V～28V（須經由安全柵，非編址使用） |
| 安全柵參數 |
Um = 250VAC/DC，Uo = 28V，Io = 93mA，Co = 0.083μF，Lo = 6mH，Po = 0.65W |
| 監視電流 |
＜2.7mA（DC24V） |
| 報警電流 |
＜4.3mA（DC24V） |
| 本安參數 - 1、2端子（回路/電源端子） |
Ui = 28V，Ii = 93mA，Pi = 1.0W，Ci = 50pF，Li = 0mH |
| 本安參數 - 5、6端子（故障繼電器端子） |
Ui = 28V，Ii = 93mA，Pi = 0.65W，Ci = 0μF，Li = 0mH |
| 本安參數 - 7、8端子（火警繼電器端子） |
Ui = 28V，Ii = 93mA，Pi = 0.65W，Ci = 0μF，Li = 0mH |
| 本安參數 - 3、4端子（門燈端子） |
Uo = 28V，Io = 2.5mA，Po = 16.5mW，Co = 0.083μF，Lo = 100mH |
| 啟動時間 |
30秒（系統預熱） |
| 確認燈 |
監視狀態紅色閃亮，報警狀態紅色常亮，故障狀態常滅 |
| 故障繼電器 - 輸入電壓 |
5V≤VDC≤28V |
| 故障繼電器 - 輸入方式 |
無極性，串聯電阻輸入（繼電器觸點內置串聯66Ω電阻），常閉觸點 |
| 故障繼電器 - 輸入電流 |
Ii(max)=93mA |
| 故障繼電器 - 本安參數匹配關系 |
Ui≥Uo、Ii≥Io、Pi≥Po、Ci + Cc≤Co、Li + Lc≤Lo |
| 火警繼電器 - 輸入電壓 |
5V≤VDC≤28V |
| 火警繼電器 - 輸入方式 |
無極性，串聯電阻輸入（繼電器觸點內置串聯66Ω電阻），常開觸點 |
| 火警繼電器 - 輸入電流 |
Ii(max)=93mA |
| 火警繼電器 - 本安參數匹配關系 |
Ui≥Uo、Ii≥Io、Pi≥Po、Ci + Cc≤Co、Li + Lc≤Lo |
| 火警繼電器 - 功能特性 |
具有保持/非保持功能（出廠默認保持），可通過編碼值進行設置，詳見編碼值與功能設置對應關系表 |
| 門燈輸出 |
≤7mA |
| 線制 |
二線制（無極性） |
| 編址范圍 |
1~200 |
| 編址方式 |
專用電子編碼器 |
| 最遠傳輸距離 |
1000m（RVS - 2×1.0mm²） |
| 兼容性 |
JBF - 11SF系列及JBF50XX系列控制器 |
| 外觀 |
PANTONE Q752 - 2 - 5米白色 |
| 外殼材質 |
ABS塑料 |
| 防護等級 |
IP66 |
| 產品質量 |
140g（含底座，不含安裝架） |
| 外形尺寸 |
Ф100mm×H52mm（含底座，不含安裝架） |
| 保護區域 |
詳見3.1 |
| 響應時間 |
≤20s |
| 報警閾值 |
低、中、高3級可調（出廠默認設置為中，低、中、高均滿足I級靈敏度標準），通過編碼值進行設置，詳見編碼值與功能設置對應關系表；監視狀態每次紅燈閃爍次數表示報警閾值級別，紅燈閃爍1次為低、2次為中、3次為高（報警閾值低時探測性能最佳，但誤報率會增加，報警閾值高時，反之） |
| 報警延時 |
0 - 30s可調（出廠時設置為0s），通過編碼值進行設置，詳見編碼值與功能設置對應關系表 |
| 認證特性 |
消防認證、防爆認證 |

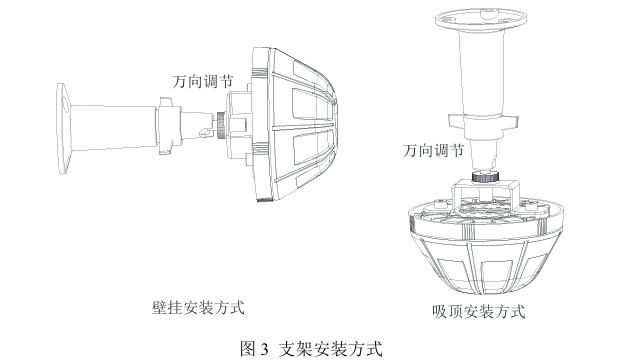

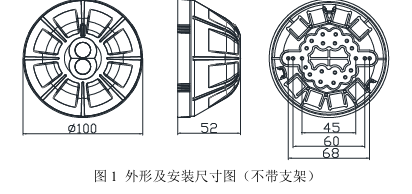

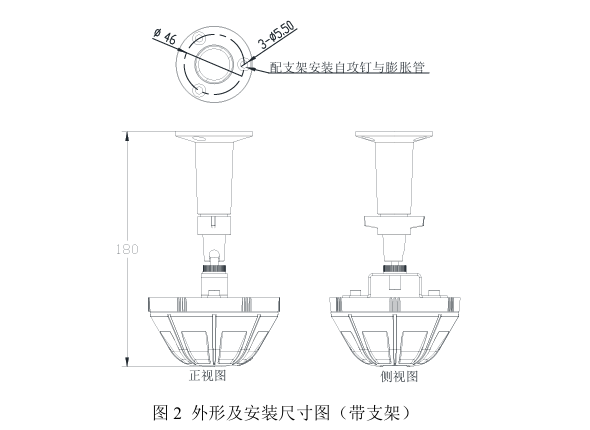

四、JTG-H-JBF4384A-Ex點型紅外火焰探測器外形尺寸圖及安裝方式
警告：火焰探測器安裝前，務必切斷火焰探測器供電線路的電源。
注意：火焰探測器的設置應參考《火災自動報警設計規范》（GB50116）及其他相關規范標準執行。
