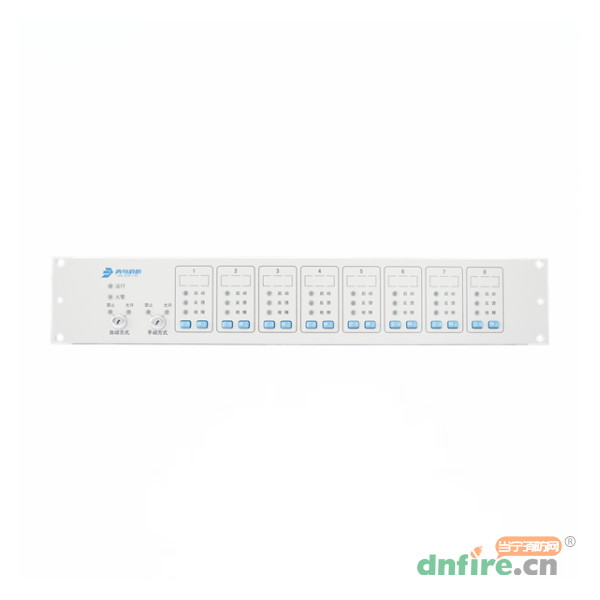

一、JBF-11SF-CD8D多線控制盤概述
JBF-11SF-CD8D多線控制盤可控制8路多線輸出，每路需配接1只JBF5155多線控制模塊。使用前需要對多線盤的每個回路進行登記。
JBF-11SF-CD8D多線控制盤為2U入框式結構，主要用于控制消防泵、噴淋泵、排煙風機等重要消防設備的啟動停止。
二、JBF-11SF-CD8D多線控制盤多線控制單元操作
1)手動操作
將多線控制盤面板上手動鑰匙從“禁止”旋轉到“允許”位置，手動方式允許燈綠燈常亮，表示此時可以進行手動操作。否則系統將不進行面板按鍵狀態檢測。
舉例：專線1回路已經設置登記，目前沒有回路故障，且多線盤處于手動允許狀態。
a.按下第1路啟動按鍵，該回路手動啟動，啟動燈亮。
b.啟動10秒后無對應的反饋信號，回路的啟動燈閃亮，控制器顯示“無反饋”。
c.按下第1路停止按鍵，該回路手動停止，啟動燈滅，若有反饋3秒后反饋燈熄滅。
若手動處于禁止?fàn)顟B(tài)，則按鍵不起作用。
2)自動操作
將多線控制盤而板上自動鑰匙從“禁止”旋轉到“允許”位置，自動方式允許燈綠燈常亮，表示此時可以進行自動操作。
a.控制盤根據預設的聯動編程條件，可以自動啟動相應回路，對應的啟動燈亮。
b.檢測到某回路的到現場設備的反饋信號時，對應回路的反饋燈亮。
三、JBF-11SF-CD8D多線控制盤技術參數
| 工作電壓 |
DC24V-28V，控制器提供 |
| 控制輸出 |
DC24V/80mA，有源輸出 |
| 容量 |
8 路專線設備啟動、停止 |
| 線制 |
兩線制，專用線路有極性 |
| 通訊距離 |
1500m |
| 工作溫度 |
-10℃~+55℃ |
| 貯存溫度 |
-20℃~+65℃ |
| 相對濕度 |
≤95%（無凝露） |
| 外殼材質 |
鍍鋅板 |
| 外觀 |
Panton Cool Gray 3U 駝砂紋-70 |
| 產品重量 |
0.4kg |
| 外形尺寸 |
482.6mm 長×88.6mm 寬 |

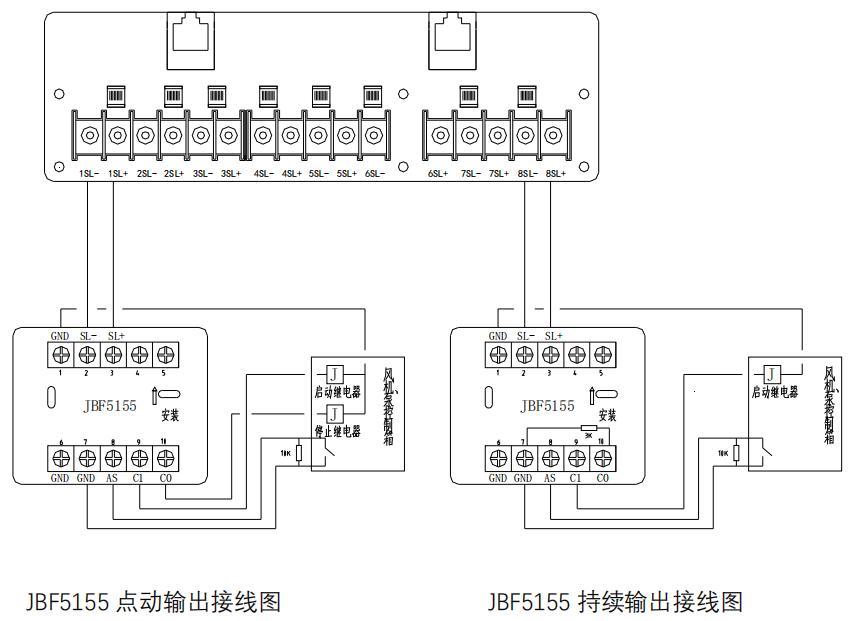

四、JBF-11SF-CD8D多線控制盤接線圖
與JBF5155輸入/輸出模塊接線端子示意圖
