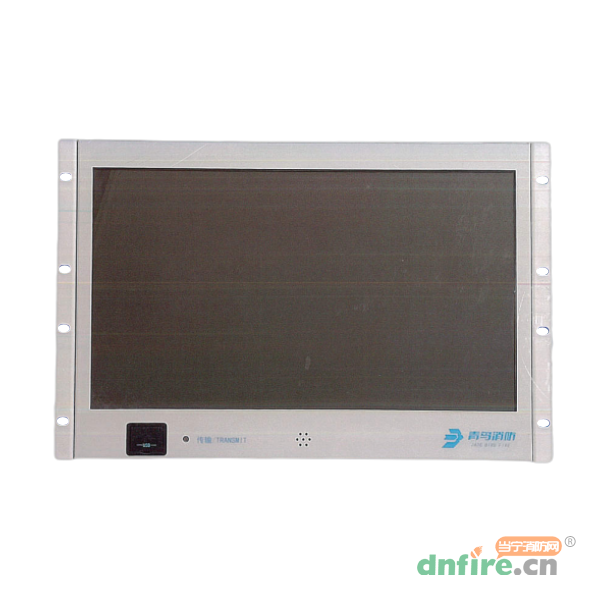

一、JBF5203消防控制室圖形顯示裝置概述
JBF5203是青鳥消防股份有限公司推出的可以與目前的火災報警控制器、電氣火災監控設備及可燃氣體報警控制器等主機連接的消防控制室圖形顯示裝置。當有火災報警信號、監管報警信號、反饋信號、故障信號、屏蔽信號等各種事件發生時，消防控制室圖形顯示裝置可以及時的顯示相關事件信息，并且可以顯示相關部位在建筑平面圖所對應的實際位置。
二、JBF5203消防控制室圖形顯示裝置功能特點
1)消防控制室圖形顯示裝置采用中文標注和中文界面，可以通過軟件切換成英文、法文界面。
2)消防控制室圖形顯示裝置采用紅色指示報警、聯動、反饋、監管狀態，黃色指示故障、屏蔽狀態。
3)消防控制室圖形顯示裝置可以接收火災報警控制器發出的火災報警信號或聯動控制信號，并能在3s內進入火災報警或聯動狀態，并分別以圖表形式顯示相應報警信息。
4)消防控制室圖形顯示裝置可以實時查詢并顯示監視區域中監控對象系統內各個消防設備的物理地址、注釋信息及其對應的實時狀態信息。
5)消防控制室圖形顯示裝置可以實時監視并顯示與控制器通信的工作狀態。消防控制室圖形顯示裝置可以實現報警信息的遠程傳送和查詢的功能。
6)消防控制室圖形顯示裝置不能對控制器進行復位、系統設定以及聯動設各的啟動和停止等控制操作。
7)消防控制室圖形顯示裝置在火災報警控制器發出報警信息后可以實時顯示報警分區所處的建筑總平面布局圖、建筑平面圖和相應建筑物的系統圖。
8)消防控制室圖形顯示裝置上具有火災報警信號、監管報警信號、反饋信號、屏蔽信號、故障信號等相應狀態的專用總指示功能。
9)消防控制室圖形顯示裝置在火災報警信號、反饋信號輸入10s內顯示相應狀態信息，其他信號輸入100s內顯示相應狀態信息。
10)當有火災報警信號、聯動信號輸入時，消防控制室圖形顯示裝置可以實時顯示報警部位對應的建筑位置、建筑平面圖，并且可以在建筑平面圖上指示報警部位的物理位置、報警時間、報警部位等信息。
11)消防控制室圖形顯示裝置的左上角設有單獨顯示首火警部位。
12)消防控制室圖形顯示裝置具有手動查詢火災報警部位及相關信息的功能。
13)消防控制室圖形顯示裝置在火災報警或聯動動作時，會顯示報警點所處的報警平面圖。當報警點分處不同平面圖時，可以自動或手動進行循環顯示。
14)消防控制室圖形顯示裝置能手動復位。
15)消防控制室圖形顯示裝置在接收到報警、聯動、故障等信息時可以同時發出聲、光報警信號。
16)消防控制室圖形顯示裝置具有各種報警信息的記錄和存儲功能。
17)消防控制室圖形顯示裝置可以記錄值班及操作人員、產品維護保養記錄、保護區域中監控對象系統內各個消防設備的動態信息，記錄包括操作人員的代碼、產品維護保養的內容和時間、各類設備的動態信息和時間、系統程序的進入和退出時間等內容的功能。
18)消防控制室圖形顯示裝置設有歷史記錄導出功能。
19)接通電源后直接進入操作界面，界面關閉時電源自動關閉。
三、JBF5203消防控制室圖形顯示裝置技術參數
| 型號 |
JBF5203 |
| 名稱 |
消防控制室圖形顯示裝置 |
| 品牌 |
青鳥 |
| 輸入電壓 |
DC24V（DC18V~30V） |
| 功率 |
≤30W |
| 液晶屏尺寸 |
18.5寸 |
| LAN（網口百兆）接口 |
1個 |
| RS232 COM1接口 |
1個 |
| RS232 COM2接口 |
1個 |
| RS485 COM3接口 |
1個 |
| B HOST接口 |
4個 |
| HDMI OUT接口 |
1個 |
| 使用環境 |
溫度-10℃~+55℃，相對濕度≤95% |
| 存儲環境 |
溫度-20℃~+65℃，相對濕度≤95% |
| 重量 |
5.8kg |
| 尺寸 |
482mm×72mm×311mm |
| 執行標準 |
GB 16806-2006《消防聯動控制系統》 |

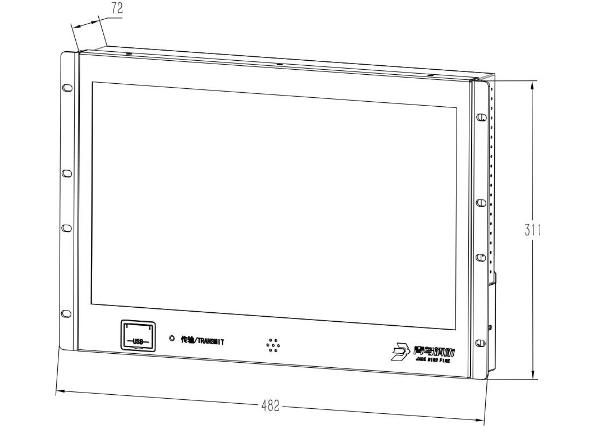

四、JBF5203消防控制室圖形顯示裝置外形尺寸
