一、PMAC503M電氣火災監控探測器的功能
1.電氣火災實時監測報警：支持同時監測1路剩余電流、3路溫度，實時在線監測剩余電流及溫度變化情況，分析變化趨勢，達到設定條件后，輸出聲光報警，報警值自動鎖定，凍結報現場，并將信息上傳至監控主機，提醒用戶及時處理。報警輸出可選擇報警或跳閘。支持本地消音、復位、自檢及遠程復位功能。
2.故障報警：自動檢測與溫度探頭及互感器的連線，確認異常后發出故障報警，并將故障信息上傳至監控主機，提醒用戶檢修。
3.全電量監測：全時測量電壓、電流等電參量，分析趨勢，可進行過壓、欠壓、過流報警。電度計量功能。
4.本地操作：本地可設置通信參數及報警參數，查看各項實時值及報警記錄。
5.DI/DO功能：可實時監測外部有源開關量輸入，并具備控制輸出功能，根據現場報警情況，控制輸出報警或跳閘信號。
6.人機交互：中文液晶顯示，面板安裝。
二、PMAC503M電氣火災監控探測器的技術參數
| 產品標準 |
| 執行標準 |
GB14287.2-2014、GB14287.3-2014 |
| 工作電源 |
| 額定電壓 |
85~265Vac/100~300Vdc |
| 功耗 |
<2VA |
| 測量范圍 |
| 額定電壓 |
三相四線，相電壓220Vac |
| 額定電流 |
5A(測量互感器二次側值) |
| 過載 |
持續1.2倍，瞬間電流10倍/秒，電壓2倍/秒 |
| 頻率 |
45~55Hz |
| 剩余電流測量范圍 |
50～8000mA |
| 剩余電流報警設定值 |
PMAC503M：
200～1000mA，步長1mA
PMAC503M-100：
50～1000mA，步長1mA |
| 溫度測量范圍 |
45℃~150℃ |
| 溫度報警設定值 |
45℃~140℃，步長1℃ |
| 電度(kWh) |
0~99999999.9kWh |
| 精度指標 |
| 剩余電流 |
±0.5% |
| 電壓/電流 |
±0.2% |
| 有功功率 |
±0.5% |
| 無功功率 |
±0.5% |
| 有功電能 |
0.5級 |
| 頻率 |
0.01Hz |
| DI/DO |
| 開關量輸入 |
220Vac±25% /220Vdc±25% |
| 繼電器輸出 |
220Vac/5A或30Vdc/5A |
| 通信端口 |
| RS485 |
Modbus-RTU協議 |
| 工作環境 |
| 貯存溫差 |
-40℃～+70℃ |
| 正常工作溫度 |
-10℃～+40℃ |
| 極限工作溫度 |
-25℃～+55℃ |
| 相對濕度 |
5%～95%，無凝露 |
| 海拔高度 |
≤4500米 |

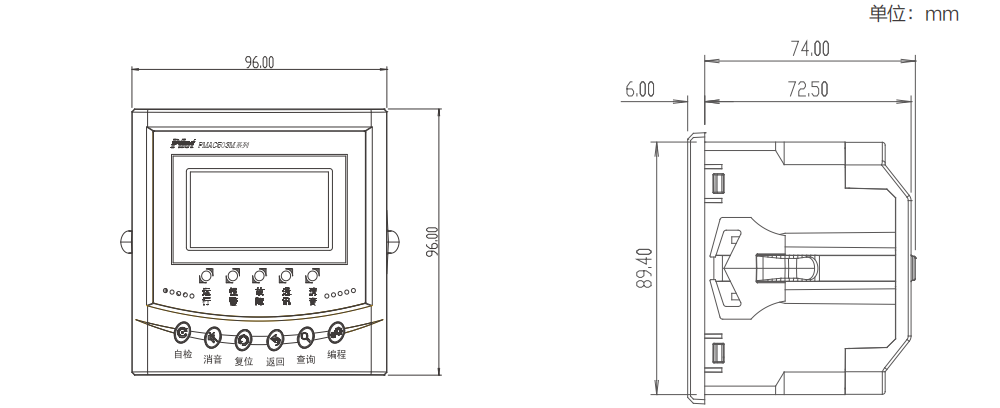

三、PMAC503M電氣火災監控探測器的產品尺寸圖
外形尺寸：96.00(W)*96.00(H)*80.00(D)mm
開孔尺寸：90.00(水平)*90.00（垂直）mm

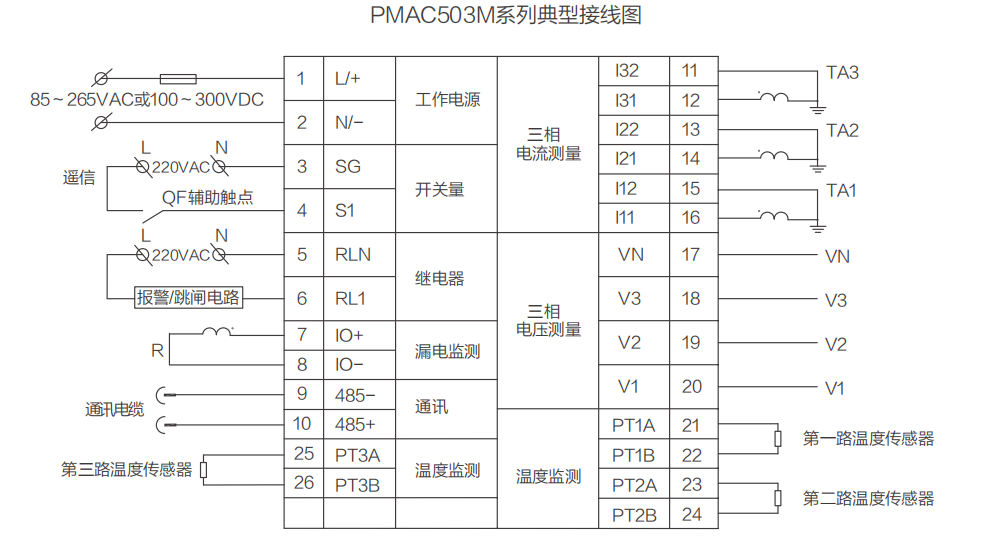

四、PMAC503M電氣火災監控探測器的典型接線圖
