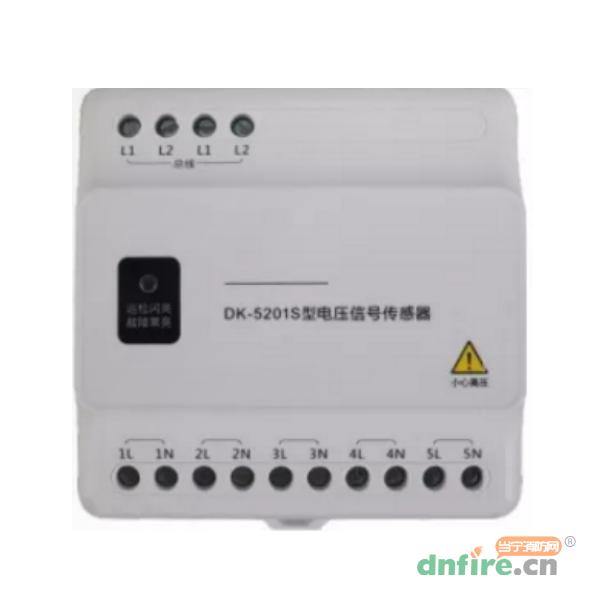

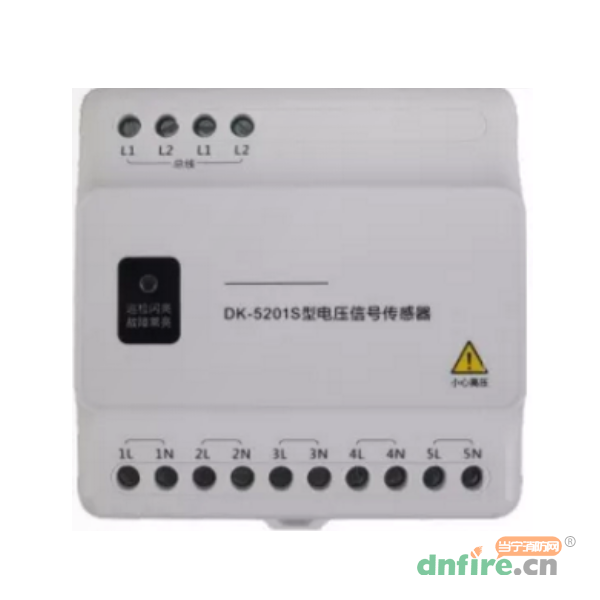

一、DK-5201S五路交流單相電壓傳感器概述
DK-5201S型電壓信號傳感器是一款五路交流單相電壓傳感器，其設計、制作、檢驗均符合國家標準：GB 28184-2011消防設備電源監控系統。
傳感器通過二總線接入相兼容的消防設備電源狀態監控器，能對5路單相交流電壓（消防設備電源）進行實時監測，當消防電源出現欠壓、過壓、電源中斷等情況時，傳感器立即將采集到的各路消防設備電源狀態信息回傳給消防設備電源狀態監控器。
二、DK-5201S五路交流單相電壓傳感器特點
當被監測的消防設備電源發生欠壓、過壓、中斷等情況時，傳感器能在100s內發出故障報警信號；
傳感器以無極性二總線方式與三江消防設備電源狀態監控器連接，無需另外供電，安裝使用簡單方便；
內置高檔MCU，應用先進的軟件算法，具備強大的分析、判斷能力，對接入傳感器的消防設備電源進行實時監測；
傳感器采用電子編碼方式，每個傳感器占用一個總線地址，現場編碼簡單、方便；
每個傳感器擁有5個通道，可同時監測5路消防設備電源，也可通過消防設備電源狀態監控器設置其中每通道啟用或不啟用；
用LED燈指示傳感器狀態：正常通訊時黃色指示燈閃亮，報故障時黃色指示燈常亮。
三、DK-5201S五路交流單相電壓傳感器參數
| 工作電壓 |
DC24V（總線供電） |
| 工作電流 |
監視狀態＜0.8mA，報故障狀態＜2.5mA |
| 監測電壓 |
額定值A(chǔ)C 220V |
| 故障報警 |
故障報警被監測的消防設備電源電壓低于AC187V±5%時，報欠壓故障；
被監測的消防設備電源電壓高于AC242V±5%時，報過壓故障；
被監測的消防設備電源未供電時，報中斷故障
|
| 執行標準 |
GB 28184-2011 |
| 使用環境 |
溫度：-10℃～50℃，相對濕度≤93%（40℃±2℃無凝露） |
| 編碼 |
電子編碼，編碼范圍：1～324 |
| 安裝方式 |
導軌式安裝或壁掛式安裝 |
| 外殼材料 |
白色ABS |
| 外形尺寸 |
長90mm×寬89mm（含滑塊94.2mm）×高35mm |
| 產品重量 |
約153g |
四、DK-5201S五路交流單相電壓傳感器安裝

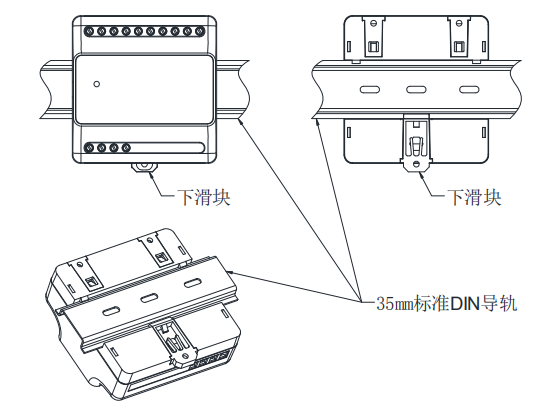

導軌式安裝示意

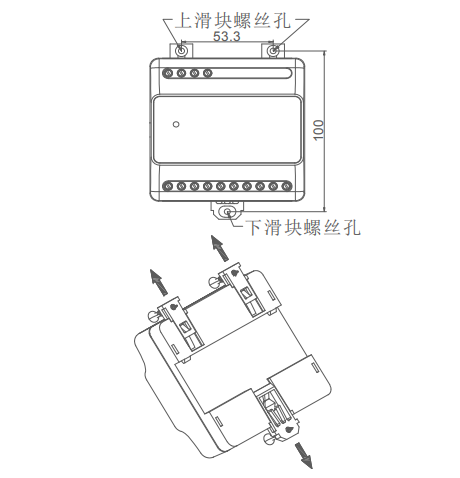

壁掛式安裝示意

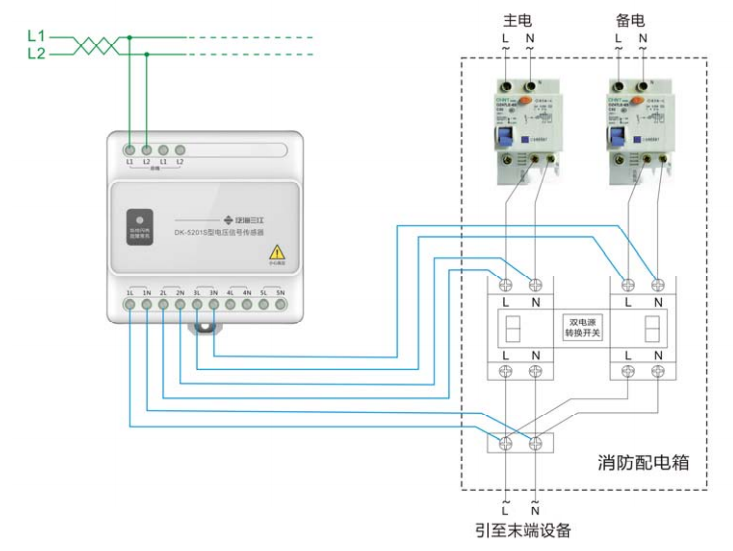

五、DK-5201S五路交流單相電壓傳感器接線圖
總線L1、L2和五路交流單相電壓傳感器測量接線方式：如圖所示，將傳感器接線端子L1、L2與消防設備電源狀態監控器的總線相連接，L1、L2接線時不分極性。一般環境，建議采用雙絞線；強干擾環境，建議采用屏蔽雙絞線。

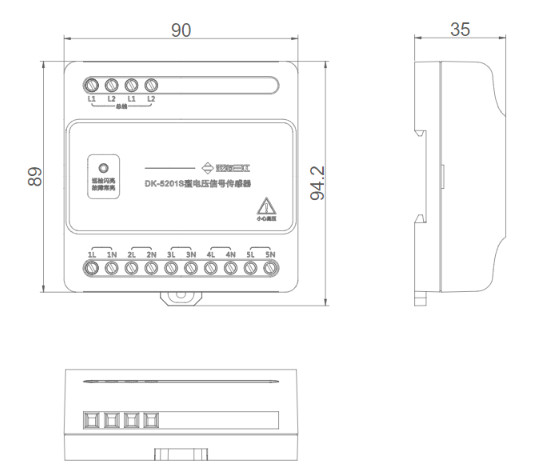

六、DK-5201S五路交流單相電壓傳感器外形尺寸圖
