三江消防設備電源監控系統終端安裝方法

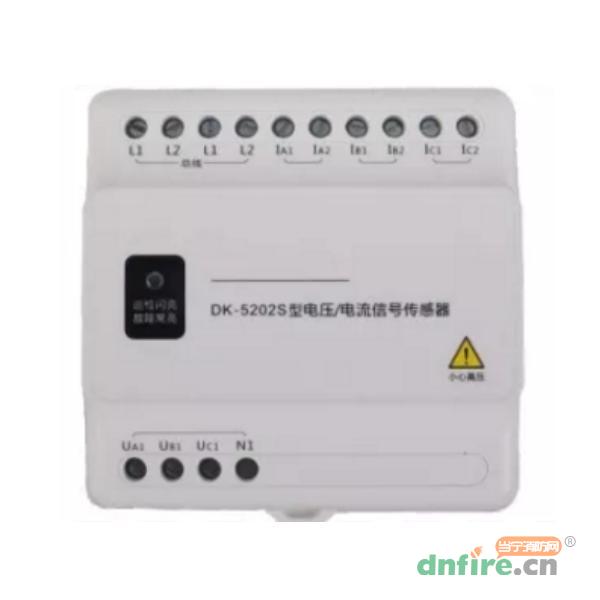

一、DK-5202S三相四線電壓/電流傳感器概述
DK-5202S型電壓/電流信號傳感器是一款三相四線電壓/電流傳感器，其設計、制作、檢驗均符合國家標準：GB 28184-2011消防設備電源監控系統。
傳感器能對1組三相四線制交流電源電壓和3路交流電流進行實時監測，當被監測消防電源出現欠壓、過壓、缺相、錯相、過流等情況時，傳感器立即將采集的消防設備電源狀態信息回傳給消防設備電源狀態監控器。
二、DK-5202S三相四線電壓/電流傳感器特點
當被監測的消防設備電源發生欠壓、過壓、缺相、錯相、過流等情況時，傳感器能在100s內發出故障報警信號；
傳感器以無極性二總線方式與三江消防設備電源狀態監控器連接，無需另外供電，安裝使用簡單方便；
內置高檔MCU，應用先進的軟件算法，具備強大的分析、判斷能力，對接入傳感器的消防設備電源進行實時監測；
傳感器采用電子編碼方式，每個傳感器占用一個總線地址，現場編碼簡單、方便；
傳感器可同時對1組三相四線制消防設備電源電壓和3路交流電流共6個通道進行監測，也可根據實際情況，通過消防設備電源狀態監控器對通道是否啟用進行設置；
用LED燈指示傳感器狀態：正常通訊時黃色指示燈閃亮，報故障時黃色指示燈常亮。
三、DK-5202S三相四線電壓/電流傳感器參數
| 工作電壓 |
DC24V（總線供電） |
| 工作電流 |
監視狀態＜0.8mA，報故障狀態＜2.5mA |
| 監測電壓 |
額定值A(chǔ)C 220V |
| 監測電流 |
一級電流監測范圍：從AC 0A開始，上限分別為各通道所采用的外接電流互感器的額定電流值；
二級電流監測范圍：AC 100～1000mA |
| 故障報警 |
被監測的消防設備電源電壓低于AC187V±5%時，報欠壓故障，被監測的消防設備電源電壓高于AC242V±5%時，報過壓故障；
被監測的消防設備電源三根相線的相序接線錯誤時，報錯相故障；
被監測的消防設備電源任一相線未供電時，報缺相故障；
當A、B、C三相都缺相時，消防設備電源狀態監控器會報出此組交流電源中斷；
被監測的消防設備電源電流高于設定門限時，報過流故障 |
| 使用環境 |
溫度：-10℃～50℃，相對濕度≤93%（40℃±2℃無凝露） |
| 編碼 |
電子編碼，編碼范圍：1～324 |
| 安裝方式 |
導軌式安裝或壁掛式安裝 |
| 外殼材料 |
白色ABS |
| 外形尺寸 |
長90mm×寬89mm（含滑塊94.2mm）×高35mm |
| 產品重量 |
約159g |
四、DK-5202S三相四線電壓/電流傳感器安裝
導軌式安裝示意
壁掛式安裝示意
五、DK-5202S三相四線電壓/電流傳感器接線圖

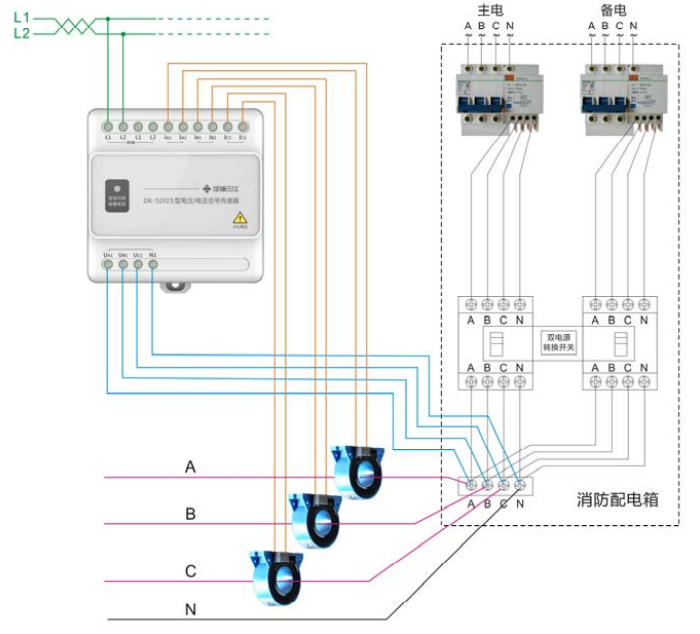

將傳感器接線端子L1、L2與消防設備電源狀態監控器的總線相連接，L1、L2接線時不分極性。一般環境，建議采用雙絞線；強干擾環境，建議采用屏蔽雙絞線。
監測電流時，每條被監測線纜都必須使用（外接）一個電流互感器，將被監測線纜從電流互感器中心孔穿過，電流互感器的次級輸出與傳感器對應接線端子相連接。電流互感器標配為250A/1A，其中，‘250A’表示電流互感器所監測電流的額定值為250A，‘1A’表示電流互感器次級輸出額定值為1A；當被監測電流≥250A時，建議選用額定電流為實際被監測電流1.2～1.5倍的互感器。
六、DK-5202S三相四線電壓/電流傳感器外形尺寸圖
