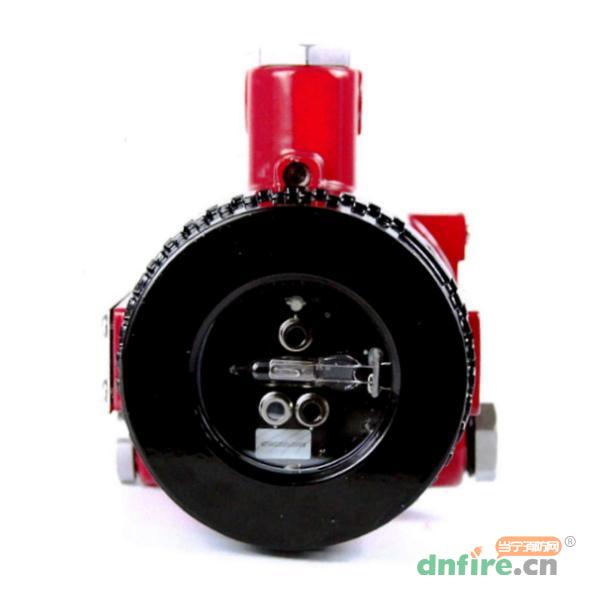

一、JTG-UM-GST9669紅紫外復合火焰探測器概述
JTG-UM-GST9669點型紅外火焰探測器(三紅/單紫)探測視場角可達到100度，紅外部分探測視角可達到100度，中心探測距離可以達到60m(正庚烷)。結合專有的探測電路及軟件算法，紅外檢測頻率為3.8μm、4.3μm、5.0μm。紫外檢測頻譜范圍在185~260nm，振蕩頻率在1至12赫茲的火焰輻射能，通過運算處理能力極強的處理器，對傳感器采集信號的變化比率和對應關系的進行數據分析和運算處理，只對火焰特征頻譜范圍內的輻射發出報警，具有非常高的防誤報警能力。
JTG-UM-GST9669克服了探測靈敏度與誤報警的矛盾，既具有很高的火災探測靈敏度，又具有傳統火焰探測器所不具備的非火災干擾源識別能力。
波段：3.8μm、4.3μm、5.0μm、185-260nm
二、JTG-UM-GST9669紅紫外復合火焰探測器特點
支持多種通信方式，靈活易用
獨立模式：火警和故障兩路繼電器輸出
總線模式：總線實現火警、故障及一鍵復位
探測器用鑄鋁制成，適合在最惡劣的環境下安裝使用
對應用場景具有很好的普適性
可以盡早探測到較小的火情
良好的探測分區能力
火焰探測性能和錯誤報警抑制的最佳組合
可靠的故障診斷、可靠的污染監測
適用于常見的重工業應用
具備極強的抗電磁干擾能力
傳感器自動光學檢查校準
最高靈敏度設置可提供快速報警，響應時間≤30s
探測距離遠，保護范圍廣，對正庚烷的探測距離可達60米
三、JTG-UM-GST9669紅紫外復合火焰探測器參數
| 工作電壓 |
18VDC to 30VDC |
| 監視電流 |
<25mA@24VDC |
| 報警電流 |
<35mA@24VDC |
| 信號輸出 |
報警繼電器 (常開觸點)、故障繼電器 (常閉觸點)、總線 |
| 視覺范圍 |
≤100° |
| 探測最大距離 |
60 米 (中軸方向，0.3*0.3m 正庚烷) |
| 報警時間 |
<30S (中軸方向，0.3*0.3m 汽油火) |
| 工作溫度 |
-20℃ ~ 60℃ |
| 工作濕度 |
0 ~ 95% RH |
| 電氣接口 |
M20X1.5 (內螺紋) 接口，其他接口轉接頭選配 |
| 防爆標志 |
Ex d II C T6 Gb/Ex tD A21 T80°C |
| 防護等級 |
IP67 |
| 外殼材料 |
鑄鋁 |
| 安裝方式 |
壁裝或吊裝 |

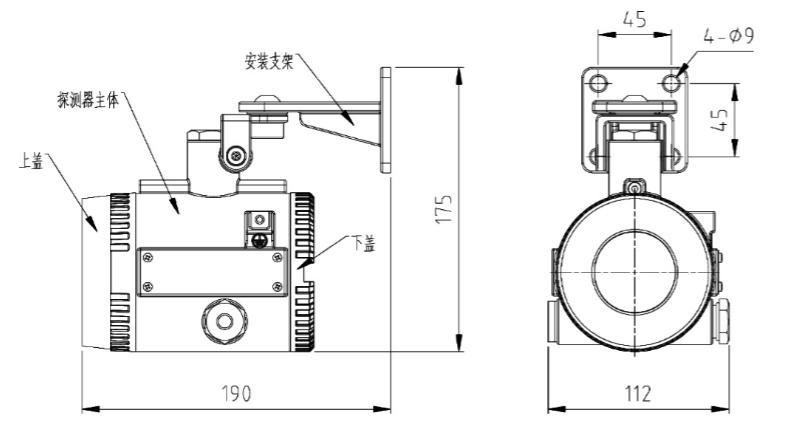

四、JTG-UM-GST9669紅紫外復合火焰探測器外形尺寸

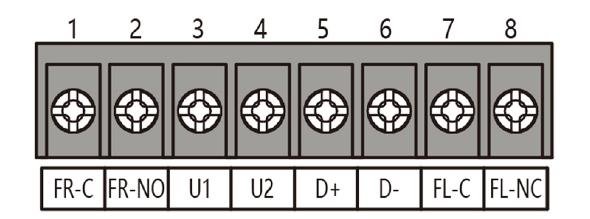

五、JTG-UM-GST9669紅紫外復合火焰探測器安裝接線說明
端子1、2：FR-C、FR-NO為火警繼電器的無源常開觸點輸出負載，能力3A/30VDC。
端子3、4：U1、U2為24V直流供電電源接入端子，不分極性，功率小于1.5W。
端子5、6：D+、D-2總線(無極性)。
端子7、8：FL-C、FL-NC為故障繼電器的無源常閉觸點輸出，負載能力3A/30VDC。
布線要求：所有信號線均采用Rvs-2x1.5mm線，信號電纜要走單獨纜架與動力電纜隔開。
